序 言

毕业设计是对学生在毕业之前所进行的一次综合设计能力的训练，是为社会培养合格的工程技术人员最后而有及其重要的一个教学环节。通过毕业设计可以进一步的培养和锻炼我们的分析问题能力和解决问题的能力，这对我们今后走向工作岗位有很大的帮助。

我们这次设计是一个专题性的设计，涉及内容广泛，几乎四年所学知识或多或少涉及到。但重点是在乳化液泵零部件的设计和曲轴强度和刚度的较核。我的实际任务是首先是乳化液泵的设计，其次是乳化液泵曲轴校合、连杆滑块的设计和校合。

这次设计画图集中于乳化液泵零部件的设计，曲轴设计、校合是这次的设计任务重点，这次设计我们将本着 ：独立分析，相互探讨，仔细推敲，充分吃透整体设计的整体过程，使这次设计反映出我们的设计水平，并充分发挥个人的创新能力。

作为一名未来的工程技术人员，应当从现在开始做起，学好知识，并不断的丰富自己的专业知识和提高实际操作能力。在指导老师的精心指导下，我们较为圆满的完成了这次设计工作，由于学识和经验的不足，其中定会出现很多问题，不足之处恳请各位老师加以批评和指导。

摘　要

本次毕业设计以乳化液泵为设计对象，主要任务有两项：第一项是乳化液泵的设计；第二项是乳化液泵中传动装置的设计。在乳化液泵的设计过程中，根据已知参数确定各零部件的结构，并对重要零件进行受力分析和校核。绘制相关装配图和重要零件图。在传动装置的设计中，对连杆的校合及对曲轴的校合涉及大量的数据,需要仔细的计算。

此次设计，通过综合运用四年所学的知识，不仅巩固了所学的知识，同时，还增强了自己分析问题与解决问题的能力，为今后的学习和工作打下了坚实的基础。

关键词：乳化液泵 曲轴 连杆 校核

Abstract

This graduation project pumps take the emulsion as the design object,the primary
mission has two items: The first item the design which isthe emulsion pumps; The second item is the emulsion pumps thetransmission device design. Pumps in the emulsion in the designprocess, according to the known parameter determined various spareparts the structure, and carries on the stress analysis and theexamination to the important components. Draws up the correlationassembly drawing and the important detail drawing. In in thetransmission device design, corrects to the connecting rod andcorrects to the crank involves the massive data, needs the carefulcomputation.

This design, utilizes the knowledge through the synthesis which fouryears institute studies, not only has consolidated the knowledge whichstudies, simultaneously, but also strengthened own to analyze thequestion with to solve the question ability, has built the solidfoundation for the next study and the work.

Key word: The emulsion pumps crank Connecting rod Examination

目 录

序 言 1
摘　要 2
Abstract 3
第一章 乳化液泵的总体设计 5
第一节 概 述 5
第二节 乳化液泵的总体设计 5
第三节 齿轮和轴的设计及校核 10
第四节 连杆尺寸的初步确定 19
第五节 曲轴的设计与较核 21
第六节 柱塞的选择及计算 34
第七节 箱体的设计与计算 35
第二章 传动系统的设计 36
第一节 连杆的设计 36
第二节 十字头的设计 40
第三章 乳化液泵站的设计 45
第一节 乳化液泵站的组成及工作原理 45
第二节 BRW315/31.5型乳化液泵站 48
总 结 53
参考文献 54
外文资料 55
致 谢 63

第一章 乳化液泵的总体设计

第一节 概 述

综采工作面乳化液泵站一般配备两台乳化液泵组和一个乳化液箱。两台泵可并联运行，也可一台工作，另一台备用。

乳化液泵是往复式柱塞泵。往复式属于容积式泵，亦即它也是借助工作腔里的容积周期性变化来达到输送液体的目的；原动机的机械能经泵直接转化为输送液体的压力能，泵的流量只取决于工作腔的容积变化值及其在单位时间内的变化次数（频率），而（在理论上）与排出压力无关。

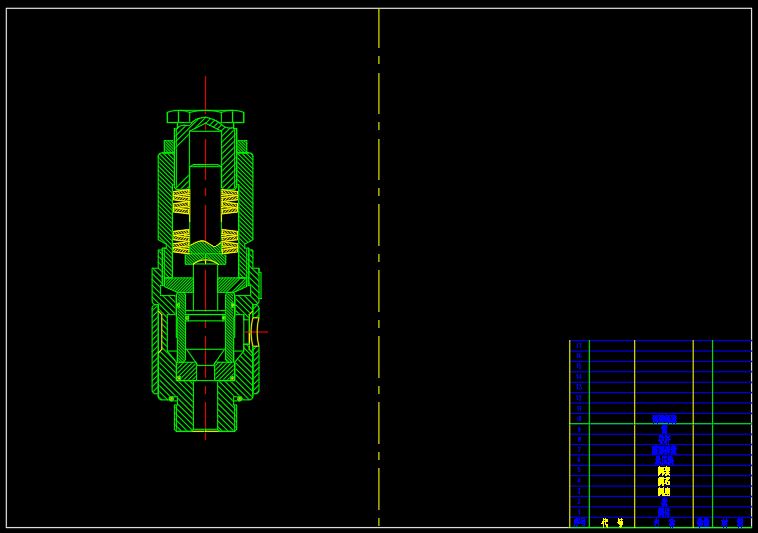

往复泵是借助于柱塞在液压缸工作腔内的往复运动来使工作腔容积产生周期性变化的；在结构上，往复泵的工作腔是借助于密封装置于外界隔开，通过泵阀（吸入阀和排出阀）与管路沟通或闭合。
往复泵性能和参数及总体结构特点是：瞬时流量是脉动的，平均流量（即泵的流量）是恒定的；泵的压力取决于管路特性，几乎不受介质的物理性能或化学性能限制；有良好的自吸性能。

第二节 乳化液泵的总体设计

一．乳化液泵泵型及总体结构形式的选择

１.根据设计要求在通常情况下，泵的总体设计应遵循下述基本原则：
①.有i足够长的使用寿命（指大修期应长）和足够的运转可靠性（指被迫停车次数应少）；
②.有较高的运转经济性（效率高，消耗少）；
③.尽可能采用新结构、新材料、新技术；
④.尽可能提高产品的“三化”（系列化、标准化、通用化）程度；
⑤.制造工艺性能好；
⑥.使用、维护、维修方便；
⑦.外形尺寸和重量尽可能小。

2.本次设计泵型为BRW315/31.5属于机动泵，即采用独立的旋转原动机（电动机）驱动的泵。
因采用电动机驱动又叫电动泵。电动泵的特点是：
①.瞬时流量脉动而平均流量（泵的流量）Q只取决于泵的主要结构参数n（每分钟往复次数）、S（柱塞行程）、D（柱塞直径）而与泵的排出压力几乎无关，当n、S、D为定值时，泵的流量是基本恒定的；
②.泵的排出压力P是一个独立参数，不是泵的固有特性，它只取决于派出管路的特性而与泵的结构参数和原动机功率无关；
③.机动泵都需要有一个把原旋转运动转化为柱塞往复运动的传动端，故一般讲，结构较复杂，运动零部件数量较多，造价也较昂贵；
④.实现流量调节时，必须采用相应措施，或改变n、S、D 或采用旁路放空办法来实现；
⑤.结构变形较容易。
3.在液力端往复运动副上，运动件上无密封件的叫柱塞。
