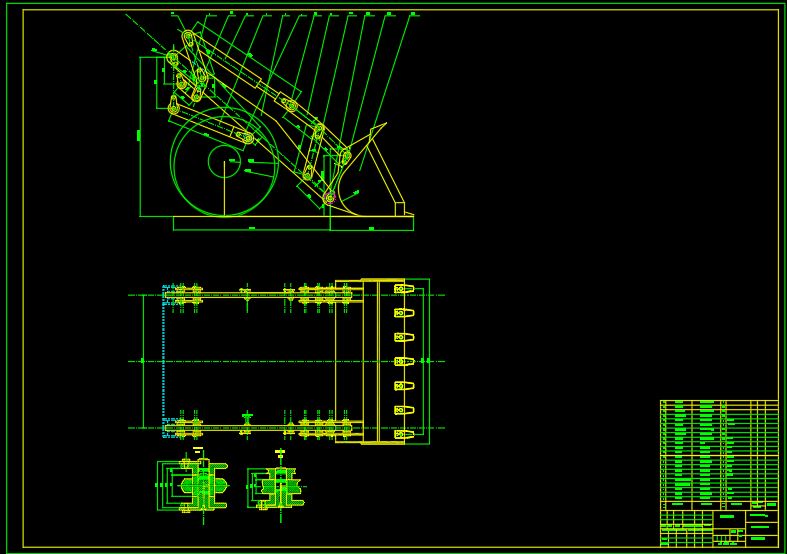

WZ45-40装载工作装置设计[毕业论文+CAD图纸]

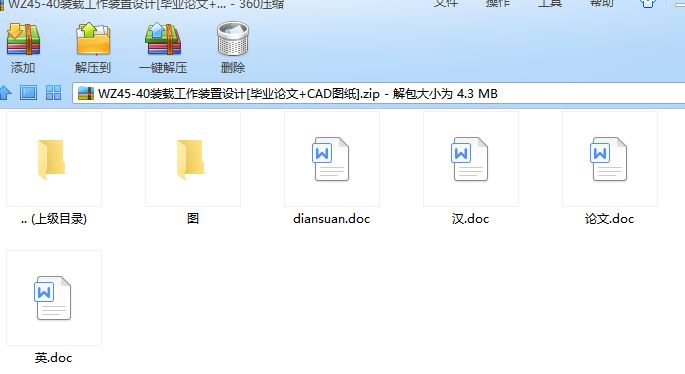

机械设计毕业课题:WZ45.40装载工作装置设计含毕业论文、CAD图纸、Matlab程序，英文文献翻译

WZ45-40装载工作装置设计[毕业论文+CAD图纸]

摘要：

第一章：整机概述1
第一节：绪论1
第二节：国内外发展现状·2
第三节：挖掘装载机发展特点·5
第二章：铲斗设计．7
第三章：挖掘装载机工作装置结构设计·．10
一、确定动臂长度、形状与车架的铰接位置11
二、连杆机构设计·．15
三、转斗油缸与摇臂的铰接点以及下拉杆与机架铰接点的确定”16
四、举升油缸与动臂和机架的铰接点·17
五、铲斗举升平动分析及最大卸载高度、最小卸载距离的确定·l 8
第四章：工作装置的受力分析·．21
第五章：工作装置的运动仿真32
第六章：工艺分析·．33
第七章：工作装置的限位机构·．35
第八章：设计心得及实习体会．37
第九章：附录·．38
第三部分：翻译材料13页

摘 要：

轮式装载机是一种用途广泛的施工机械，挖掘装载机更是近几年新型的一种工程机械。本次毕业设计正是应社会需求而设计的一种型号的机型，型号为WZ45-40。

轮式装载机所达到的装载量应当比别的装载机器所达到的铲装量稍微大一些。例如，如果一个机器可以一小时运载300吨物体，则如果用的装载机的装载能力应当稍大于300吨。当铲斗在制造时所需的装载量应当被精确计算出来。

当在一个硬的操作表面拖运松的颗粒状材料时，对一个装载机来说，0．44-0．55分钟的基本循环周期是合情合理的。这个过程包括装载、收斗、举升、翻斗、下降等过程。物质类型、堆积高度和别的因素也许可以提高或减少装载量，并且应当在应用时从基本循环周期被增加或减少。

铲装的材料类型、材料的堆积高度以及别的外在因素也许可以增加或减少基本循环时间。并且在实际的生产过程中也应这样计算。通过估计增加或减少的装载拖运物和返回时间可以获得总共的循环时间。

ABSTRACT

A wheel loade is a kind of machine that it is used extent．above all，dig—loader is SO．This design is required by scociety,　The type of machine is WZ45-40．

The production required of a wheel loader should beslightly greater than the production capability of the other critical units in the earth or material moving system．For example，if a hopper can handle 300 tons per hour loader capable of slightly more than 300 tons should be used．Required production should be carefully calculated SO the proper machine and bucket selections are made．
When hauling loose granular material on a hard smooth operating surface．a 0．45—0．55 minute basic cycle time is considered reasonable for caterpillar articulated loaders with a competent operator．this includes load，dump，four reversals of direction，full cycle of hydraulics and minimum travel．
Material type，pile height，and other factors may improve or reduce production．and should be added to or subtracted from the basic cycle time when applicable．Add the haul and return times to the estimated basic cycle time to obtain total cycle time．

第二部分： 挖掘装载机工作装置设计

第一章：整机概述

§1．1 绪论

轮式装载机是一种用途广泛的施工机械，广泛应用于建筑公路铁路水电港口矿山及国防工程中，对加快工程建设速度、减轻劳动强度、提高工程质量、降低工程成本都发挥这重要作用。因此近几年来无论在国内还是国外装载机品种和产量都得到了迅猛发展，已成为工程机械的主导产品之一。

为适应装载机多功能作业要求，轮式装载机已向一机功能方向发展。这主要靠主机加装适合多种作业的组合式工作装置完成。80年代国外装载机和液压挖掘机除了不断完善装、挖功能外，正向一机多能方向发展。许多公司竞相生产各式各样的辅助机构。这种机型使用范围很广，其产品受到用户的普遍关注。
在通用拖拉机前端加装载装置，后部加挖掘装置可改装变形成前装后挖拖拉机，亦称挖掘装载机，俗称“两头忙”。挖掘装载机作为一种小型多功能工程和建筑机械，是挖掘、装载两用的工程机械。广泛应用于农田水利建设、工业和民用建筑、市政建设及电力建设等，主要用于建筑工程、农田水利的基槽、基坑、管沟等小型土方工程的开挖以及城市建设和工厂企业的装载作业，是一种适应性较强的现场施工机械。

随着我国改革开放的不断深入，经济建设的不断加强，建筑、水利工程日益增多。目前我国又在计划进行西部大开发，挖掘装载机作为工程机械的一种主要类型，挖掘与运移土石方的主要机械设备，它的需求量迅速增长，对它的质量以及性能也提出了更高的要求。虽然，我国的工程机械行业，如装载机制造业等在不长的时间内有了较快的发展，但是由于我国的工业基础相对薄弱以及工作中的缺点等原因行业的发展尚存在一系列的问题有待解决。其中一个严重问题是：大部分产品性能较为落后。解决了这一问题，才能满足未来我国国民经济建设迅猛发展的需要。本次设计就是通过对挖掘装载机装载工作装置进行计算机辅助设计以及性能分析，来改善产品的性能，

工作装置的性能分析过去多采用作图分析和手工计算法，工作量繁重，精度较低。当分析工况较多时，问题更为突出。为克服作图分析和手工计算法的缺点，本次设计采用计算机辅助分析。性能分析即设计合理性分析。本次设计前面所进行的工作装置CAD设计是通过看资料、样本，通过初步分析、计算而确定的初始方案。接着应考察各工作液压缸作用力矩的均衡性，整机的稳
