药瓶瓶盖塑料模具的设计[毕业论文+CAD图纸]

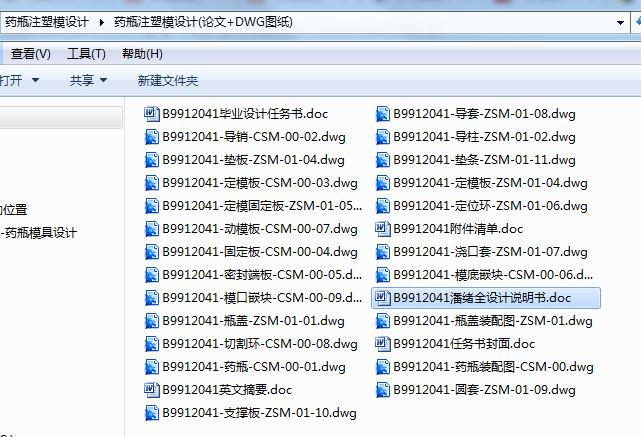

模具毕业论文：药瓶瓶盖塑料模具的设计含论文，CAD图纸，任务书

药瓶瓶盖塑料模具的设计[毕业论文+CAD图纸]

摘 要

本次设计的课题为Φ146.6的药瓶及其瓶盖的塑料模具的设计。药瓶的形状是腔大口小，要是采用普通的注射模设计，型芯将难以脱离。虽然可以采用变型芯，但那样会使模具成本大幅度增加，且设计难度比较大。因此药瓶模具为上吹型中空吹塑模具，采用嵌块式结构，铸造水路冷却，结构简单，耐用，便于更换部件，生产效率比较高。模具由动模板、定模板、切割环、模口嵌块、模底嵌块、密封垫板以及固定板等部件组成。瓶盖可以采用普同注射设计，但由于其内部有螺纹，不易采用强行脱模。因此瓶盖模具是两板式，采用旋转脱模的注射模具。该模具自动化程度比较高，效率比较高。该模具由定模板、动模板、支撑板、齿轮轴，圆柱齿轮、圆锥齿轮、齿条等一系列零部件组成。

关键词：定模板 动模板 嵌块 冷却 旋转脱模

Abstract

The program of this design is Φ the medicine bottle of 146.6 and the plastic pattern of its cap have design . the shape of medicine bottle is cavity big mouth little, if design , type core with ordinary injection mould will be hard slip away . may adopt though change type core, can but so make mould cost increase substantially, design difficulty just compare big. therefore the mould of medicine bottle is blow type hollow blow mould mould, adopt inlay piece type structure, casting waterway cool , structure simple, durable, change parts easily, production efficiency is ring and mould high fairly. mould from the fixed die board and board of movable mould , cut mouth inlay piece and mould base inlay piece, gaskets board as well as the etc. parts of fixed head form . cap may adopt general inject design together, but have thread because of its inside, do not be easy adopting force take off mould. therefore cap mould is two board type, adopt spin take off the injection mould of mould have . this mould automation level is mould high fairly, efficiency is high fairly. this mould from fixed die board, the board of movable mould, gripper shoe, gear axle, cylinder gear, cone gear, rack and such a series of component composition.

Keywords: the fixed die board board of movable mould inlay piece cool spin take off

目 录

0．前言 4
1. 总体方案论证 6
1.1 药瓶的模具方案论证 6
1.1.1 药瓶的设计原理 6
1.1.2药瓶的方案选择 6
1.2 瓶盖的模具方案论证 7
1.2.1 瓶盖的模具设计原理 7
1.2.2 瓶盖的模具方案比较 7
2药瓶的模具设计说明 9
2.1中心入料式机头 9
2.2材料的选择和药瓶的测绘 9
2.3注射机的选择 10
2.4型坯下垂与膨胀比 10
2.4模具型腔 11
2.4.1分型面 11
2.4.2型腔表面 11
2.4.3型腔尺寸 11
2.5模具底部嵌块 12
2.6模具颈部嵌块 13
2.7模具排气 13
2.8模具的冷却 15
2.9挤出吹塑机械的操作与保养 16
2.9.1开机与停机 16
2.9.2吹塑模具的保养 17
3瓶盖的模具设计 18
3.1注塑机的选择与型腔个数的计算 18
3.2浇注系统设计 20
3.3冷料井及浇注系统的拉料杆 22
3.4浇口的设计 22
3.5制品形状的冷却 24
3.6导向装置的设计 25
3.7螺纹退芯的设计 25
3.8注塑机操作过程注意事项 27
3.9模具的保养 27
4.预期效果 28
5.结论 29
6.工作小结 30
致谢 31
参考文献 32
附件清单 33

0．前言

12月11日，中国正式成为世贸组织成员。中国加入WTO这个被称为“经济联合国”的组织，中国的各个行业将被进一步开放。作为机械工业行业之一的模具行业也将受到影响。总体来说，应是机遇大于挑战。

加入世贸组织后，我国将获得一个更加稳定的国际经贸环境，从而有利于我国的改革开放．有利于我国与各国、各地区的经济贸易合作，有利于世界经济的稳定发展。我国在制定法律法规时要遵守WTO的规则，增加透明度，减少行政干预等；在市场开放方面，需要逐步降低关税，取消非关税措施，开放服务业市场等。这无论在观念上还是在体制上都会带来一定的变化。我国加入 WTO同时也将为各国、各地区的贸易伙伴提供更好、更稳定的市场进入机会。使我国的投资环境将更为宽松、透明、稳定，我国的利用外资领域将进一步扩大，我国的市场体系将更加完善和发达。国内和国外模具企业都可以从中得到更多的机会和收益。

由于国内某些模具在技术上和质量上与国外先进水平存在着较大的差距，使短期内国内模具难以与国外先进模具的抗衡。这对我国模具产业将产生一定的冲击。另一方面也促进国内行业优化资源配置、调整经济结构、提高社会劳动效率，促使企业苦练内功，提高管理水平。应该清醒地认识到竞争才会带来更快的发展．只要发挥自身优势，减少技术差距，我国的模具必将逐步占领国内市场，并拓展国际空间塑料模是应用最广泛的一类模具。在国外，塑料模占模具行业的50%以上，而我国只有30%左右，因而有较大的发展空间。近年来，我国塑料模有长足的进步。但模具制造周期仍比国外长2-4倍，模具的质量稳定性较差，总体水平与国外比尚有较大差距。而塑料模的主要应用领域：汽车摩托车行业，家电电子行业在加入WTO后将会有更多的新产品开发，对各个档次的模具需求均有大幅增长。总体来说，塑料模将是发展最快的一类模具。

加入WTO之后，模具企业将在开放的环境中与国外的企业在同一市场上展开竞争。模具企业必须做到以下几项，才能在激烈的竞争获得一席之地：

1、加强吸收和引进国外先进技术，尽量提高产品的技术含量；

2、提高管理水平，抓好模具的质量，提高生产率，保证模具准确的交货期；

3、增加科技术方面的投入，加强人才培养，提高职工的工作积极性；

4、做好模具的售后服务，建立长期稳定的客户关系。

同时，模具企业之间应建立一种合作的关系，共同提高竞争力，以舰队的形式应战。

目前，塑料工业已形成设计、生产、检测、标准以及教学等一套完整的工业体系。就其制品而言，如木材般轻盈、钢铁般坚强、石头般坚硬、青铜般耐磨、玻璃般透明、鲜花般艳丽，以其优越的性能深入到了各个领域，从航天火箭到人们的日常生活用品，无所不有。

面对如此大的市场，如何能快捷、高效的设计出模具已是当今模具的头等课题。第一个设计出模具的人，就意味着第一个抢占了市场。WTO的加入，我国的模具设计行业受到了前所未有的挑战，提高模具的设计技术含量已迫在眉睫。

我国模具生产能力和水平，与国外相比则差距颇大，造成上世纪九十年代模具进口量占全国模具销售总额的三分之一以上，达6-10亿美元。

因此，结合我国具体情况，学习国外模具工业建设和模具生产的经验，宣传、推行科学合理化的模具和产工程，推行科学合理化的模具生产工程，应当是我国当前模具工业建设中的重要任务50年以前，模具生产一直延用单件生产方式，但是，经过长其他期、大量生产实践，模具设计师们在模具生产实践中，经总结、研究、分析与设计，将其中通用、常用结构件，制订成系列化标准件和通用件，并组织批量生产和商品化供应，从而改变了模具完全处于单位生产的状态。大幅度地提高了模具设计水平与制造质量，大幅度地缩短了模具设计与制造周期。

美国、德国进行模具标准化工作已有100年的历史。日本在二战后，也进行了全面推行模具标准化工作。故而这些国家已全面实现了模具标准化。其中，中草药小型模具中90%以上的零、部件，中大型模具中的60%以上的零、部件，均已实现了标准化、通用化、系列化和商品化供应。故而，日本、美国模具的平均生产周期已缩短到1.5-2.5个月，百我国模具的平均生产周期在4-5个月以上，其主要原因之一是模具标准化程度和水平不高！目前，我国中小模具中，标准零、部件使用覆盖率尚不到30%。生产供应的标准件品种、规格不齐，质量不高，不能满足互换性要求。从而造成我国模具生产水平，仍基本上处于极不合理的单件生产状态。为此，应当采取相应措施，针对模具生产特点，组织行业力量，进行标准件的“快捷、适时、定点、优质、安全、配套”地对模具生产企业进行和产和商品化服务，以便全面推行模具标准化工作。

本作者的毕业设计课题是Ф146.6的药瓶设计，为了更好的完成设计，我们在还亲自参观学习了多家注塑厂,查阅了一系列相关资料当然，由于个人能力有限，书中缺点和错误在所难免，望各位评审老师批评指正。

1. 总体方案论证

1.1 药瓶的模具方案论证

1.1.1 药瓶的设计原理

药瓶采用上吹型中空吹塑，嵌块式结构。中空吹塑的基本工作过程主要包括以下几个步骤：

1．挤出管状熔坯（或称型坯）；

2．模具夹住型坯；

3．通入压缩空气，将型坯吹胀成模腔形状，
