基于三维建模软件的MP4产品结构设计[毕业论文+Pro/E图纸]

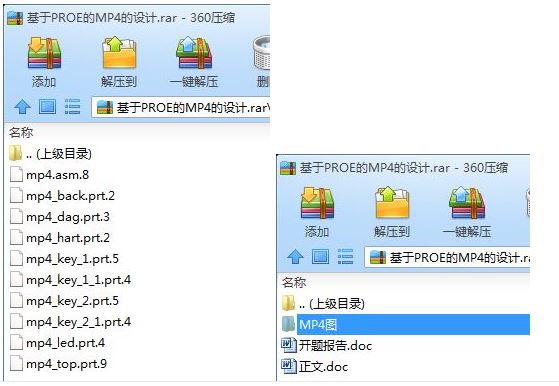

机械设计毕业论文：基于三维建模软件的MP4产品结构设计含论文，PROE图纸

基于三维建模软件的MP4产品结构设计[毕业论文+CAD图纸]

摘要：

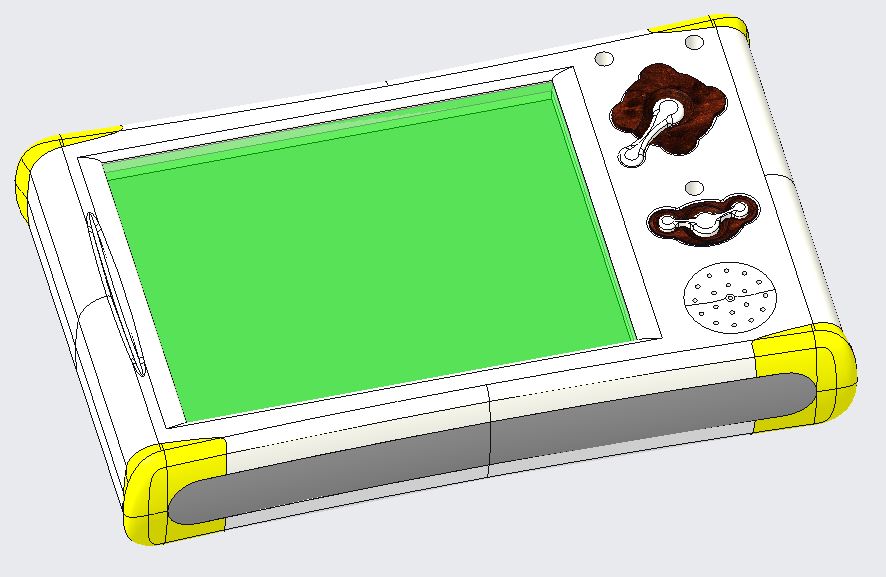

设计利用三维建模软件Pro/Engineer，对MP4播放器进行整体造型设计。以MP4播放器产品造型的设计流程为基础，利用Pro/Engineer的各种实用命令和功能来获得所需的产品造型设计效果。使用Pro/Engineer软件设计中考虑人机工程在MP4播放器结构设计中的应用，并按照电子产品设计的安全标准及规范要求,对MP4播放器的造型、颜色、材料等方面，以及MP4播放器结构进行设计。根据MP4播放器防水功能需求，改善产品的高层结构模型，通过参数修改驱动各个零部件的改变。基于特征的参数化设计为产品模型的可变性设计、概念设计等提供了手段，在遵循设计意图的情况下方便地改动模型，从而生成系列产品，提高了设计效率。

关键词：Pro/Engineer；MP4播放器；防水；产品造型设计

The structural design of MP4 products basing on three dimensional modeling software
Abstract：This design uses the three dimensional modeling software Pro/Engineer, to carry on the overall design of MP4 player. Based on the design processes of MP4 player's product modeling, the papers use the various practical and functional orders of Pro/Engineer to obtain the necessary product design effect. Considered the application of the man-machine project in the MP4 player's structural design, and defers to the security standard and the standard request of the electrical appliances product design, to carry on the design on the MP4 player's modeling, color, material, as well as the structure. According to the MP4 player's waterproof function demand to improve the high-rise structural model, driving the change of parts by revising parameters, the parameterization design basing on characteristic provides a method for the alterability and concept design of the product model. Abiding by the design intention to change the model, generating series of products and improving design efficiency.
Keyword: Pro/Engineer; MP4 player; waterproof; the product shape design

目 录

1 绪 论 1
1.1课题背景 1
1.2课题目的 1
1.3 MP4的发展趋势 1
1.4本章小结 2
2 MP4设计方案 3
2.1 MP4功能型概述 3
2.2 MP4的屏幕 4
2.2.1 小屏幕的MP4 4
2.2.2 大屏幕的MP4 4
2.3本章小结 6
3 MP4的材料和色彩的选择 7
3.1 MP4机身材料的选择 7
3.1.1 工业设计中材料的应用 7
3.1.2 材料的分类 7
3.2 MP4外壳涂料的选择 8
3.3 MP4色彩的选择 9
3.3.1 颜色比较 10
3.4本章小结 11
4 MP4产品设计 12
4.1 建模软件的选择 12
4.2 MP4部分零件设计 14
4.2.1 按键设计 14
4.2.2 电池的选择 14
4.2.3 显示屏的选择 14
4.3 MP4结构分析 16
4.4 MP4的具体设计步骤 18
4.4.1 MP4各个设计步骤 18
4.4.2 MP4典型效果图 27
4.5本章小结 28
5 本文总结 29
参考文献 30
附 录 31
附录一：产品三维效果图 32
附录二：产品装配图爆炸示意图 33
致 谢 34

1 绪 论

1.1课题背景

当代时尚人士享受音乐大都选择MP3或MP4，其主要特点是它们外观精巧，携带方便，价格便宜，是时尚人士的必备品。相对于MP3，MP4存在种种优势。首先MP4的压缩率和保真度都更高，MP4文件是可执行文件，内部嵌入了播放器，并且保存有原始版权拥有者的web地址和版权声明，除此之外MP4还使用了一种特殊的数字水印技术，即使通过FM/AM广播播放MP4音乐，也能够检测出音乐的来源；其次我们知道，MP3播放器最大的不足，就是“只闻其声，不见其人”，虽然市场也出现不少彩屏大容量MP3，但是一般都停留在看图片的水准上，无法欣赏视频文件，这不得不说是一个遗憾。而MP4就不同，它能听能看，娱乐功能丰富，是数字化时代娱乐新秀，比MP3前进一大步。目前，国际厂商大多把MP4都视为自己旗帜性产品，将众多流行功能加入MP4中，其中就出现某种全能掌上影院，其凭借视频播放、音频播放、视频录制、录音笔、视频输出、移动硬盘、数码相机伴侣功等近10种功能一举获得“全能数码娱乐王”的称号，同时市场上其他MP4功能也非常丰富，成为多功能数码产品的代表，数字时代的娱乐先锋。

1.2课题目的

电子仪器最怕水，机器一旦进了水轻则造成虚焊或零件逐渐生锈，重则造成短路，烧毁机器内的某些零件，电子产品的防水需求越来越高。根据调查，国内已经出现了具有防水功能的键盘、U盘、数码相机、MP3、手机和笔记本电脑等等，那么相对而言，MP4的防水性成为其设计过程中的瓶颈，针对这一现象设计一款具有防水功能的MP4。

1.3 MP4的发展趋势

MP4播放机类产品的更新速度是目前没有另外一种便携式电子消费产品可以与之相比的。MP4音乐播放机产品将朝大屏幕尺寸方向和多功能产品方向发展，外观要更加精致，或与个人衣饰、饰品相结合。内存配置至少要1G；录音质量要提高；电池播放时间要保证10～15个小时；LCD显示屏要足够大，能够显示图片，清晰的阅读电子书和欣赏电影；支持ID3功能，能够将歌曲的相关信息一并显示出来；增加FM收音功能。也就是说，要具备“播放、阅览、录音和收音”四大基本功能。其次要大力扩展MP4的附加功能。比如优盘功能(也称“U盘”)，MP4已经具备U盘的全部硬件条件（CPU芯片、Flash内存和USB接口），仅仅需要在软件上做工作。这可以大大扩展MP4的用途，增加了产品的卖点。随着产品的不断完善和市场的竞争加剧，MP4正快速走向大众。历史也将再一次见证，MP4播放器将会像家用电器的发展一样，个人数字生活已经越来越近了。

1.4本章小结

本章主要从课题的研究背景、目的以及MP4的发展趋势入手，分析了MP4现阶段的发展情况，根据设计的功能需求确定了设计的意向和目标，为设计方案的构想做好准备。

2 MP4设计方案

2.1 MP4功能型概述

1、防震型
众所周知，无论对任何电子产品、光学产品、机械产品，强烈的机械冲击都可能是致命的，而且对于任何机械损毁，厂商是不负责保修的。所以必须防止任何形式的强烈机械冲击，其中主要是防止MP4摔落。使用时可以尽量把挂带挂在脖子上或把腕带缠在手上，万一意外滑落，也有安全带作最后防线。至于一般的震动，也可能影响光学器件的精度，所以日常使用中要防止MP4过多的震动。

2、防尘型
无论是空气中的灰尘还是显示屏上的灰尘，均能降低图象质量，例如出现斑点、减弱图像清晰度和对比度等，而且灰尘是水气的良好吸附剂，当机器上的灰尘吸附了空气中的水气后就会形成导体而等效于电路中的电阻进而造成短路，或者腐蚀各种器件。所以要避免MP4机身在尘土飞扬的环境中存放或使用，如果机身脏了，就要使用专用的清洁套装来清洁。常用的清洁工具有皮老虎、软毛刷、屏幕布（纸）、屏幕清洁剂等。

3、防热型
高温容易使电子器件的电气特性发生改变，而且会加快物质老化、缩短器件寿命，还会使塑料构件变形，一些娇贵的光学器件如萤石镜片脆裂等，所以要避免在高温环境下使用和存放，如锅炉房、汽车的尾箱等。如果MP4长时间开机而导致机身过热也应该先关机一段时间让机身冷却下来再使用。

4、防冷型
寒冷的天气也会影响MP4。首先内置电池在寒冷环境里其内部化学物质活性降低，电池续用能力也随之而大为降低；还有就是从低温环境转移到高温环境而引起的“结露”现象对机身的影响也很大，如果MP4原来在空调房间，而后马上放在一个较热、潮湿的环境下，或者带着MP4从寒冷、干燥的室外进入室内，显示屏和外壳上都会有露珠出现。补救的办法是看到“出汗”就立即擦拭干净。

5、防水型

水和其他油性、腐蚀性的液体是MP4的最大杀手，它们有着无孔不入的特性，然而由于MP4不具备防水功能，即使MP4可轻微防水，但一旦掉进水里，也只能报废了。所以MP4必须要避开潮湿的环境，例如瀑布前、厨房里、游泳池旁边、下雨天的室外等，如果一定要在这些环境使用，那一定要做好防水措施，例如用防水外壳，应急的还可以用塑料袋包裹MP4。还有就是水汽、油烟等也不能忽视，液体变成气体后流动性更强，既可直接影响显示屏，也可腐蚀器件，而且因为显示屏上有多层镀膜，镀膜是营养丰富的高分子物质，在潮湿的环境下犹如一个微生物的培养基，容易使显示屏产生霉斑。所以要尽量保持机身干燥，保存时把MP4放到防潮箱里，如果没有防潮箱，也可与吸湿硅胶或用布好的生石灰一起放进密封箱或保鲜袋。
如果说电子产品会更深入我们的生活是不可逆的趋势，那么全天候能不分场合的使用也就成了电子产品发展的一个必然方向，而具有防水功能正是此类电子产品发展的一个必然趋势。
针对以上防热、防尘、防震、防冷的问题，在MP4的结构设计上已经具备了比较成熟的技术，但相对而言MP4的防水设计是一个难题，设计一款防水型MP4，那么无论在浴室、厨房、雨天、游泳都可放心使用，不用担心沾水而损坏MP4，甚至被淋浴的水流淋到也没关系。根据以上分析本设计的设计特点为MP4的防水功能。

2.2 MP4的屏幕

2.2.1 小屏幕的MP4

对于MP4产品，很多人购买它主要是做看电影、听音乐之用，大屏的MP4固然有很多好处，能给人带来前所未有的视听感受，但在选购MP4产品的同时，也不能一味的追求屏幕的大小。屏幕的增大也必然引起体积的增大、重量的增加，这样携带起来也不是很方便。而且价格一直是消费者最为关心的话题，大屏幕的MP4在价位在远远超过小屏幕的MP4，所以部分消费者倾向于小屏幕的MP4。

2.2.2 大屏幕的MP4

屏幕大小是MP4进步最为直观的体现，从最初的1.5英寸到现在主流2.8英寸的变更，使消费者清楚地认识到大屏幕的优势所在。无可否认，现在屏幕的不断变更最根本的原因是人们对视频的要求的日益提高，而需要又左右着产品本身的普及程度，目前销售最多的2.4英寸MP4的成功普及并不是偶然，因此，彰显屏幕大小的2.8英寸屏幕将成为主流。大的屏幕让视频内容表现更为贴近、彻底，聚焦的眼睛也不会很快产生疲劳的感觉，让人真正愿意在MP4上看视频。
