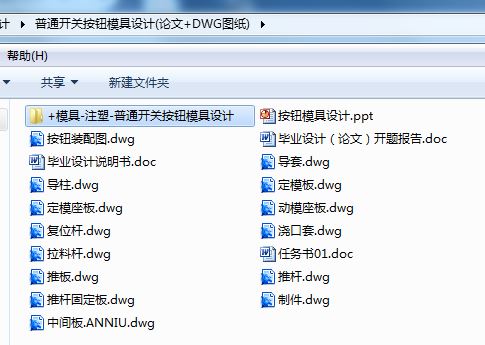

模具类毕业论文：普通开关按钮模具设计含论文,CAD图纸，开题报告

普通开关按钮注射模具设计[毕业论文+CAD图纸]

摘要

注射模具设计一个涉及面很广的设计,它必须考虑到塑件的材料、精度、注射机和模具的匹配等.

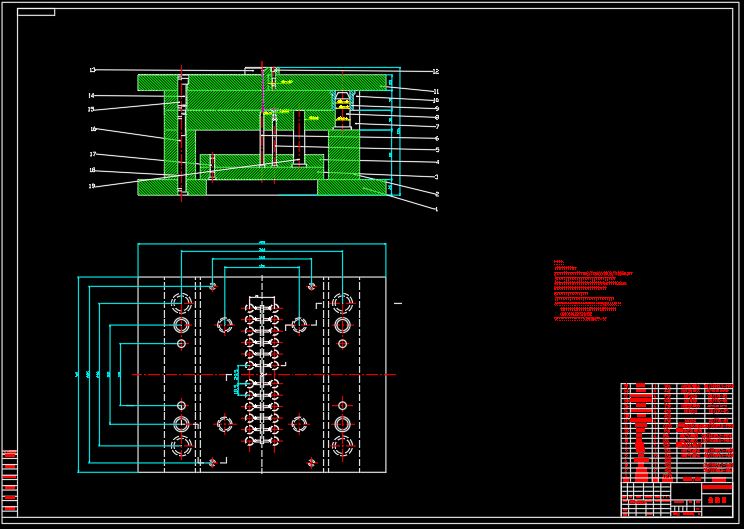

按钮采用的材料是改性聚苯乙烯,是一种热塑性材料,符合注射模的要求.它的精度要求不高,一般4级就能满足要求.根据任务书要求,该制件属于打批量生产,所以采用了一模24腔设计,凹凸模开设在定模板和中间板之间.采用普通浇注系统点浇口的形式.根据估算制件和浇注系统凝料的重量.选用XS-Z-60型注射机,315*400*194A1型模架..分型面设在定模板和中间板之间,分型时利用拉料杆将凝料一同拉出,再用推杆和拉料杆一同将制件和凝料顶出.根据制件的精度要求和尺寸大少算出型腔和型芯的尺寸公差,再根据强度条件取壁厚5mm.由此画出各模板和零件图,最后画出装配图并校核各参数,校核无误才能使用.整个设计过程必需严谨,不能疏忽每一个环节,有关标准参考相关机械相关设计手册.此套模具结构简单,实现部分机械的自动化.

关键词：多型腔（more caviy）;按钮模,CAD(制图)

一．引言

有分析认为,我国塑料工业的高速发展对模具工业提出了越来越高的要求,05年塑料模具在整个模具行业中的比例已上升到40%左右,在未来的几年里还将继续上升.模具是一种技术密集,资金密集的产品,在我国国民经济中的地位也非常重要.由于新技术,新材料,新工艺的不断发展,促使模具技术不断进步.                         按钮的用处很广泛，不管是机械，家用，特别是一写娱乐工作用的特别的多。它的用途主要就是控制电流的接通和断开。它的用途很简单但它的作用却很大，它直接关系着工作能否顺利进行.目前市场上的按钮模具也非常多,设计的很有创意也非常实用.此套模具设计的着重点主要是简单实用,满足市场需求的经济型模具.

图1   制件

二，塑件的工艺分析

２.１分析塑件使用材料的种类及工艺特征

该材料为改性聚苯乙烯，一般聚苯乙烯强度不高，质硬而脆，有易破碎和耐热性低性等缺点。而通过改性后：它的抗冲击性，绝缘性，耐热性，耐应力开列性等性能都提高了。化学性能也更稳定了。原料在成型前要很好的干燥，以防止塑件产生气泡浑浊，银丝和发黄等缺陷，影响塑件质量：为了得到良好的外观质量，防止塑件表面出现流动痕迹，熔接痕和气泡等不良现象，一般采用尽可能低的注射速
