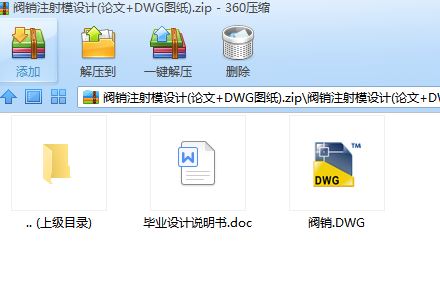

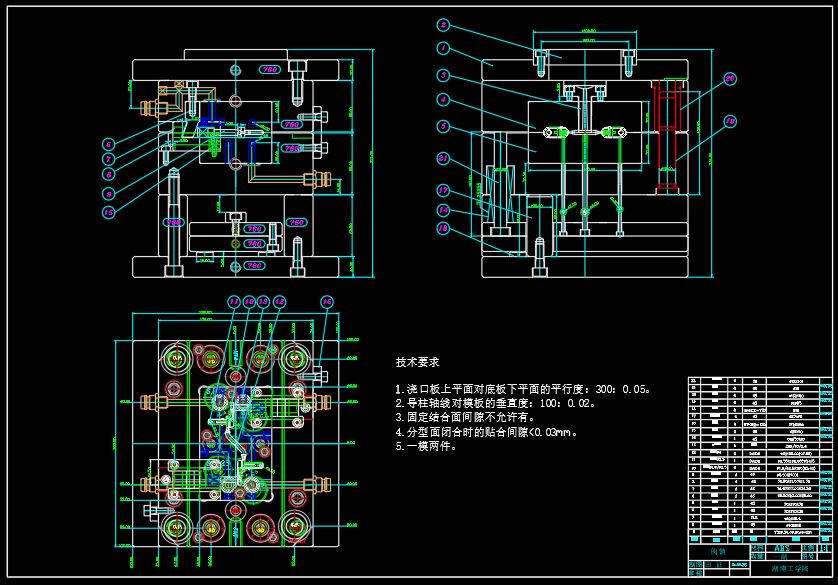

阀销注射模设计[毕业论文+CAD图纸]

注射模具毕业设计课题:阀销注射模设计含[毕业论文、CAD图纸]、

阀销注射模设计[毕业论文+CAD图纸]

目 录

一、塑件的分析………………………………2
二、塑件的形状尺寸…………………………4
三、型腔数目的决定及排布…………………5
四、分型面的选择……………………………6
五、浇注系统的设计…………………………7
六、注射计的型号和规格校核………………8
七、成型零部件的工作尺寸计算……………9
八、导柱导向机构的设计……………………11
九、推出机构的设计…………………………13
十、温控系统的设计…………………………15
十一、设计小结…………………………………16
十二、参考文献…………………………………17

第一部分 塑料 ABS

ABS 中文名：丙烯腈-丁二烯-苯乙烯共聚物

英文名：Acrylinitrile-Butadiene-Styrene

基本特性：

无毒无味，呈微黄色，成型的塑件有较好的光泽，密度在1.02~1.05g/cm3,其收缩率为0.3~0.8%。ABS吸湿性强，成型前需要充分干燥，要求含水量小于0.3%。流动性一般，溢料间隙约在0.04mm。ABS有极好的抗冲击强度，且在低温下也不迅速下降。有良好的机械强度和一定的耐磨性、耐寒性、奶油性、耐水性、化学稳定性和电气性能。

成型特点：

ABS在升温时粘度增高，所以成型压力较高，塑料上的脱模斜度宜稍大；易产生熔接痕，模具设计时应注意尽量减小浇注系统对料流的阻力；在正常的成型条件下，壁厚、熔料温度及收缩率影响小。要求塑件精度高时，模具温度可控制在50~60℃，要求塑件光泽和耐热是，应控制在60~80℃。

主要技术指标；

比重: 1.02~1.16g/cm3

比容：0.86~0.98cm3/g

吸水性：0.2~0.4%(24h)

熔点：130~160℃

热变形温度：4.6×105Pa130~160℃

抗拉屈服强度（105Pa）：500

抗拉强度模量：1.8×104Mpa

弯曲强度：800×105 Pa

ABS的注射工艺参数：

注射机类型：螺杆式
