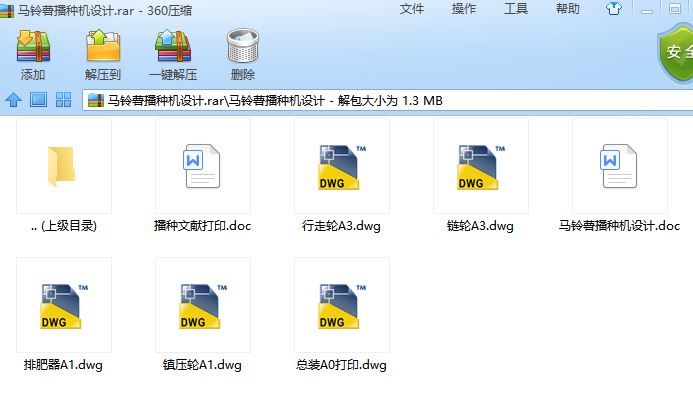

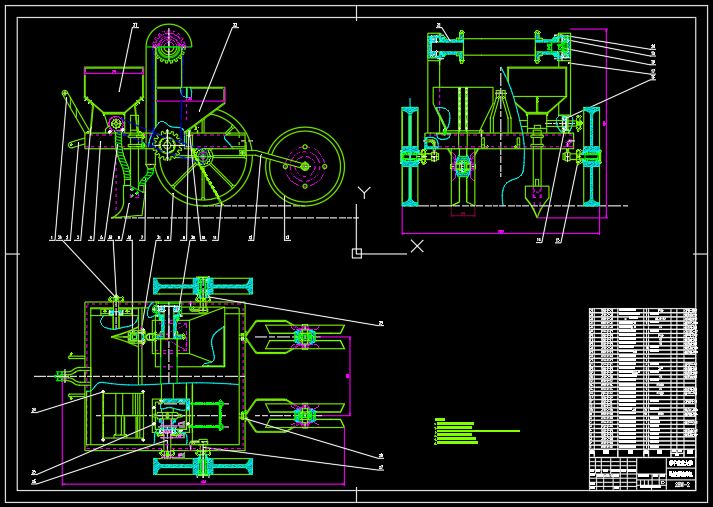

农业机械毕业设计课题:马铃薯播种机具的设计含毕业论文、CAD图纸、英文文献翻译

马铃薯播种机具的设计[毕业论文+CAD图纸]

摘 要

马铃薯是我国主要的粮食作物之一，在我国得到大面积栽种。2007年，我国马铃薯种植面积和产量都位居世界首位，然而尽管总产量大，但是单产量却很低。造成这一原因的主要因素是种植方式和机械化水平的落后。因此，当前的主要任务就是提高马铃薯种植的单产量。提高马铃薯单产量有两个途径：一是改进种植方式；二是提高机械化种植水平。而提高机械化生产水平是最有效的方式，这就要求各种性能先进，种植效率高，通用性和适应性强，结构简单易于制造与维修的马铃薯种植机不断被设计出来并得到大力的推广与应用。升运链式马铃薯播种机是一种块状马铃薯播种机，其结构简单，工作可靠，效率高，不伤种，在国内外正逐渐得到广泛的应用。

关键词

播种机；马铃薯；升运链式排种器；外槽轮排肥器；锄铲式开沟器

Abstract

Potato,which is one of the most important grain crops in our country, is growthing in a rather huge area . In 2007, potato’s planting area and output of China situated in the first place of the whole world. Although the ultimate output is huge, the per unit area yield quantity is at a rather low palce. The tow primary reasons for this situation are that we are behindhand in the way of planting and in the mechanized level. Therefore, the currently primary mission is enhances the per unit area yield quantity. Generally speaking,we could arrive at this aim through two ways: First, improving the way to plant; Second, enhancing the mechanized level of planting. At now, raising the mechanized production level is the most effective way. This will request each kind of potato-planting machine with advanced performance, high efficiency of planting, strong universal property and adaptability, and simple structure that is easy to be produced and maintained to be designed unceasingly and widely promoted and applicated vigorously. Rises to transport the chain potato seeder is one kind of sowing seeds massive potato seed tuber's seeder.With its simple structure, reliable operation, high efficiency, and hurtless to plants, this machine is widely applicated both in domestic and foreign country.

Key words：Planter ；Potato ；Ladle—chain dispenser ；Fluted roller fertilizer apparatus ；Hoe opener

目录

摘 要 III
关键词 III
Abstract III
Key words IV
1 前言 1
1.1 课题背景和科学意义 1
1.2 国内外马铃薯播种机的发展现状 1
1.2.1 国外马铃薯播种机的发展现状 1
1.2.2 我国马铃薯播种机的发展现状 2
1.3 设计的主要内容 2
1.4 升运链式播种机主要技术参数 2
2 总体设计 3
2.1 总体方案设计 3
2.1.1 设计原则 3
2.1.2 基本结构 3
2.1.3 工作原理 3
2.2 配套动力的选用 3
3 传动装置的设计计算 4
3.1 传动路线的确定 4
3.2 传动比的计算 4
4 排种器的选型设计 4
4.1 种箱结构参数的设计 5
4.1.1 种箱尺寸的确定 5
4.1.2 种箱容积的计算 5
4.2 排种器的选型与计算 5
4.2.1 马铃薯播种机对排种器的性能要求 5
4.2.2 现有排种器的类型和特点 6
4.2.3 排种器的选型 6
4.2.4 升运链相关系数的确定 7
5 排肥器的选型设计 8
5.1 排肥器的性能要求 8
5.2 常用排肥器的种类和特点 8
5.3 排肥量的计算 9
6 开沟器的选型设计 9
6.1 开沟器的性能要求 9
6.2 现有开沟器的种类和特点 10
6.3 开沟器的选型 10
6.4 开沟器结构参数的确定 10
6.4.1 入土角α的确定 10
6.4.2 切土角β的确定 11
6.4.3 铲翼张角γ的确定 11
6.4.4 开沟器外形尺寸的确定 11
7 输种管的选型设计 11
7.1 输种管的性能要求 11
7.2 输种管的选型 11
7.3 输种管参数的确定 11
7.3.1 输种管的直径 11
7.3.2 输种管的倾斜度与长度 12
8 覆土器的选型设计 12
8.1 覆土器的种类和特点 12
8.2 覆土器的选型 12
8.3 覆土器性能结构参数的确定 12
9 镇压轮的选型与设计 13
9.1 镇压轮的使用条件 13
9.2 设计要求 13
9.3 结构设计 13
10 行走轮的选型设计 14
10.1 行走轮的设计要求 14
10.2 行走轮的结构 15
10.3 行走轮的安装 15
10.4 行走轮转速的计算 15
11 结论与建议 16
11.1 结论 16
11.2 建议 16
参 考 文 献 16
致谢 18

1 前言

1.1 课题背景和科学意义

马铃薯是一种高蛋白农作物，在我国得到广泛地栽种。2007年我国马铃薯种植面积约8000万亩，总产量超过6800万吨，占世界总产量的22%左右（www.potatoweb.cn ，2007年）。单从总产量来说我国已经是世界第一，但是单产量却远远低于欧美和澳洲的水平。例如，2003年，我国马铃薯的单产量是每公顷14842公斤，低于世界平均水平每公顷16448 公斤，还不到单产量最大的国家新西兰每公顷44248 公斤的三分之一（www.potatoweb.cn ，2007年）。

我国马铃薯种植单产量很低这已是不争的事实，因此，我国应该把提高马铃薯的单产作为目前提高马铃薯产量的首要任务。提高马铃薯单产的措施除了提高机械化生产水平外，还应该改进马铃薯的种植方式。

提高单产量，首要任务就是提高机械化生产水平。当前，除少部分地区已经实现马铃薯机械化或半机械化种植以外，我国大部分的马铃薯种植方式一直停留在传统种植的水平上，传统的种植方式主要依靠人力和畜力进行生产，从开沟到覆土镇压，整个过程劳动强度大，生产效率低，种植效果也远远低于机械化种植水平；而且我国地域广阔，拥有多种地型，因此需要的播种机的机型也相对不一，设计出具有较强适应性的播种机将成为未来播种机发展的必然趋势；播种机的通用性也是一个不可忽略的重要因素，提高播种机的通用性有助于提高播种机的使用性能，使得播种机得到充分的利用。虽然从当前的情况来看，我国在播种机这块领域还不能一下子缩小同国外发达国家之间的差距，但是正在将这种差距正在不断缩小。

传统的马铃薯种植方式也是一个制约马铃薯单产量提高的重要因素，主要体现在：（1）马铃薯种子的质量不高，我国种植马铃薯的大部分地区，马铃薯种子一般是自留的，没有经过消毒，杀菌以及其它提高种植质量的技术处理，因此种出来的马铃薯质量和产量不高；（2）种薯的品种不全，不同的地区，不同的气候往往需要不同的马铃薯种子，在这方面，我国所作的研究还远远不能满足其需求，因此，在今后更应该加大对马铃薯品种的研制；（3）传统的种植方式主要靠人力和畜力，工作量大而且工作效率低，对土壤的压实比较严重，这对种子的发芽和生长极为不利。

1.2 国内外马铃薯播种机的发展现状

1.2.1国外马铃薯播种机的发展现状

第二次世界大战以后，欧美的许多发达国家先后完成了由传统农业向现代农业的过度和转化，经过几十年不断地发展，其农业机械化水平已经相当完善，现在正朝着大型化、智能化、精量化以及多功能联合型方向发展（陶卫民，2001）。

在欧美的发达国家中，马铃薯播种机经过几十年的发展和应用，其技术水平应经达到了相当完善的程度，无论是工作速度、生产效率、工作性能、播种质量以及播种机具的通用性和适应性上都做得比较好。这对减少播种过程中的漏种率、种子损伤率和提高单产量都有很大的促进作用。现在一些发达国家正把不断更新播种机的工作原理、尽量完善其结构、延长机具使用寿命、降低制造价格和维护费用的同时提高其工作效率以及提高播种机的通用性和适应性作为未来更先进的播种机研制的方向。

1.2.2我国马铃薯播种机的发展现状

近年来，随着马铃薯在我国的大量种植，研发并推广与马铃薯生产相适应机械取得了很大的进展 ，尤其是马铃薯种植机械，尽管我国机械研制和生产水平和欧美发达国家还有一定的差距，但是随着我国科研人员的努力，这个差距正在不断地缩小。各种先进的马铃薯播种机不断问世，并在全国进行大量地推广应用。

排种装置仍然是播种机最为关键的部件，先进的排种器和排种原理对播种机的效率的提高有着很重要的作用，迄今为止，我国学者几乎涉猎了世界上所有的排种器：如外槽轮式排种器、离心式排种器、各种圆盘式排种器等，而具有我国独创特色的窝眼轮式排种器、纹盘式排种器、锥盘式精量排种器也获得了广泛的应用，但是在马铃薯播种机上，先进的排种器和排种方式依然是制约播种机效率的瓶颈。因此在已经解决种子和播种方式的情况下研制相应的播种机显得是关重要。显然，在排种器方面，我国应该朝着气流输送式条播排种器、孔带式精密排种器、气力式精密排种器以及倾斜圆盘指夹式排种器的方向发展。新的排种原理包括气力式排种原理和机械式排种原理也应得到广泛的采用（陈兴田，1999）。

1.3 设计的主要内容

（1）马铃薯播种机具的总体设计
（2）马铃薯播种机传动机构的设计
（3）马铃薯播种机开沟装置的设计
（4）马铃薯播种机排种装置的设计
（5）马铃薯播种机输种管、镇压装置以及行走轮的设计

1.4 升运链式播种机主要技术参数

（1） 外形尺寸（长×宽×高）：1450mm×1100mm×950mm
（2） 配套动力：12kw
（3） 生产效率：10acre/h
（4） 工作幅宽：1100mm
（5） 播种方式；平播
（6） 播种深度：60－150mm
（7） 作业行数：2行
（8） 作业行距：400mm
（9） 地轮直径：500mm
（10）作业速度：1m/s
（11）传动形式：链传动
（12）土壤工作部件：锄铲式开沟器
（13）排种器：外槽轮式
（14）覆土器形式：拖环式
（15）镇压轮：复合圆锥式
（16）种箱容积：30L

2 总体设计

2.1 总体方案设计

2.1.1 设计原则

总体方案拟将开沟装置、施肥装置、排种装置、覆土装置及镇压装置与选用拖拉机融为一体，使之能一次性顺利完成开沟、施肥、播种、覆盖、镇压等功能，悬挂机构要有效的控制工作部件作业时的播深以及运输时的通过性，开沟器除了能开出平整的地沟外还具备自动覆土的功能；排种装置确保在播种过程中出现漏播、重播等现象的几率不超过3%。镇压轮要求镇压效果好，作业后的地面平整。
