螺母盒零件冲压工艺与冲模设计[毕业论文+CAD图纸]

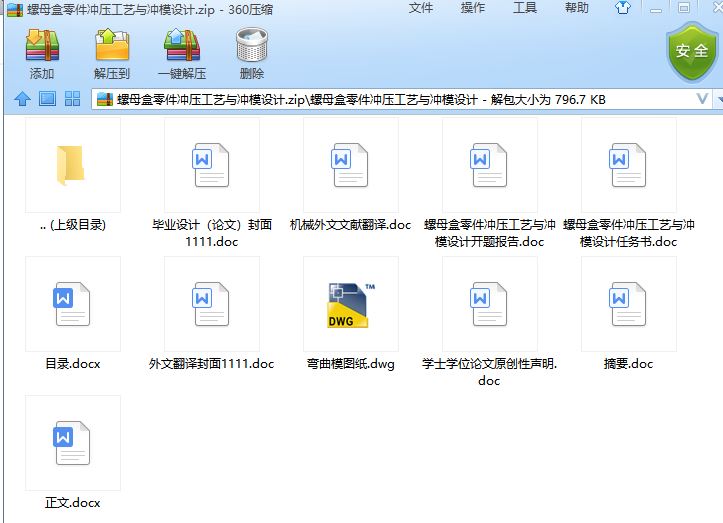

冲压模具毕业课题:螺母盒零件冲压工艺与冲模设计含毕业论文、任务书、开题报告、英文文献翻译、CAD图纸

螺母盒零件冲压工艺与冲模设计[毕业论文+CAD图纸]

摘要

冲压生产靠模具与设备完成加工过程，所以它的生产率高，而且由于操作简便，也便于实现机械化和自动化。

冲压产品的尺寸精度是由模具保证的，所以质量稳定，一般不需再经过机械加工便可使用。

冲压加工一般不需要加热毛坯，也不像切割加工那样大量切削材料，所以它不但节能，而且节约材料。冲压产品的表面质量较好，使用的原材料是冶金工厂大量生产的轧制板料或带料，在冲压过程中材料表面不受破坏。

因此，冲压工艺是一种产品质量较好而且成本低的加工工艺。用它生产的产品一般还具有重量轻且刚性好的特点。

关键词：冲压模具 冲压工艺 模具设计

Nut box parts stamping process and die design

Abstrct

Blunt press to produce to be processed process by molding tool and equipments completion, so it of rate of production Gao, and because of operation simple, also easy to realization mechanization and automation.

Blunt press the size accuracy of product is promise by the molding tool of, so quality stable, generally doing not need to through machine process again then can use.

Blunt press to process generally don't need to heat semi-finished product, also be unlike to incise to process to so and in great quantities slice to pare material, so it not only economizes on energy, but also economize material.Blunt press the surface quality of product better, the original material of usage is a metallurgy factory mass production of the Ya system plank anticipate or take to anticipate and the material surface is free from breakage in bluntly ran over the distance.
Therefore, it ising blunt to press a craft be a kind of product quality better and the cost lowly process a craft.Use the product that it produce generally still has the weight light and rigid and good characteristics.

Keywords: Stamping die; Stamping process ；Mould design.

目录

前 言 1
绪论 2
1 冲裁件的工艺分析 5
1.1本次设计冲压工件 5
1.2 工件结构形状 6
1.3 工件尺寸精度 6
1.4 工件展开长度计算 7
2 冲裁工艺方案的确定 8
2.1 单工序模分散冲裁、弯曲 8
2.2 复合模 8
2.3 级进模 9
3 模具结构形式的确定 9
4 模具总体设计 10
4.1 模具类型的选择 10
4.2 操作方式 10
4.3 卸料、出件方式 10
4.3.1 卸料方式 10
4.3.2 出件方式 11
4.4 确定送料方式 11
4.5 确定导向方式 11
5 模具设计计算 11
5.1 排样、计算条料宽度、确定步距、材料利用率 11
5.1.1 排样方式的选择 11
5.1.2 计算条料宽度 12
5.1.3 确定步距 13
5.1.4 计算材料利用率 14
5.2 冲压力的计算 15
5.2.1 弯曲力的计算 15
5.3 压力中心的确定 16
5.4 模具弯曲部分工作尺寸计算 17
5.4.1 凸模圆角半径 17
5.4.2 凹模圆角半径 17
5.4.3 凹模深度 17
5.4.4 凸、凹模的间隙 18
5.4.5 U形弯曲处的凸、凹模工作部分尺寸及公差 18
6 主要零部件设计 20
6.1 工作零部件的结构设计 20
6.1.1 凹模的尺寸 20
6.1.2 模具的其它零件 20
7 校核模具闭合高度及压力机有关参数 23
7.1 校核模具闭合高度 23
7.2 冲压设备的选定 23
8 设计并绘制模具总装图及选取标准件 24
9 模具的安装调试 25
9.1 模具的安装调试 25
9.1.1 确定装配方法和装配顺序 25
9.1.2装配要点 25
参考文献 27
结论 28
致谢信 29

前 言

毕业设计是一种综合性的训练，也是一个重要的专业实训环节，它综合性强，应用知识面宽。随着社会主义市场经济的不断发展，工业产品增多，产品更新换代加快，市场竞争激烈。模具作为一种工具已广泛地应用在各行各业之中。模具是现代化工业生产的重要工艺装备。在国民经济的各个工业部门都越来越多地依靠模具来进行生产加工。模具已成为国民经济的基础工业。模具已成为当代工业的重要手段和工艺发展方向之一。现代工业产品的品种和生产效益的提高，在很大程度上取决于模具的发展和技术经济水平。

为了更进一步加强我们的设计能力，巩固所学的专业知识，在毕业之际，特安排了此次的毕业设计。毕业计也是我们专业在学完基础理论课，技术基础课和专业课的基础上，所设置的一个重要的实践性教学环节。

本次设计的目的：

一、综合运用本专业所学的理论与生产实际知识，进行一次冲压模设计的实际训练，从而提高我们独立工作能力。

二、巩固复习三年以来所学的各门学科的知识，以致能融贯通，进一步了解从模具设计到模具制造整个工艺流程。

三、掌握模具设计的基本技能，如计算、绘图、查阅设计资料和手册，熟悉标准和规范等。
由于本人设计水平有限，经验不足，错误难免，敬请老师批评、指导，不胜感激。

绪论

冲压技术概论

日常生产、生活中所使用到的各种工具和产品，大到机床的底座、机身外壳，小到一个胚头螺丝、纽扣以及各种家用电器的外壳，无不与模具有着密切的关系。模具的形状决定着这些产品的外形，模具的加工质量与精度也就决定着这些产品的质量。因为各种产品的材质、外观、规格及用途的不同，模具分为了铸造模、锻造模、压铸模、冲压模等非塑胶模具，以及塑胶模具。

模具工业是制造业中的一项基础产业，是技术成果转化的基础，同时本身又是高新技术产业的重要领域，在欧美等工业发达国家被称为“点铁成金”的“磁力工业” ；美国工业界认为“模具工业是美国工业的基石”;德国则认为是所有工业中的“关键工业” ;日本模具协会也认为“模具是促进社会繁荣富裕的动力” ，同时也是“整个工业发展的秘密”，是“进入富裕社会的原动力” 。日本模具产业年产值达到13000亿日元，远远超过日本机床总产值9000亿日元。如今，世界模具工业的发展甚至己超过了新兴的电子工业。在模具工业的总产值中，冲压模具约占50%，塑料模具约占33%，压铸模具约占6%，其它各类模具约占11%

随着科学技术的进步和工业生产的迅速发展，冲压加工技术的应用愈来愈广泛，模具成形已成为当代工业生产的重要手段。

冲压是利用安装在冲压设备（主要是压力机）上的模具对材料施加压力，使其产生分离或塑性变形从而获得所需零件（俗称冲压件或冲件）的一种压力加工方法。冲压工艺与模具、冲压设备和冲压材料构成冲压加工的三要素。冲压是一种先进的金属加工方法，在国民经济的加工工业中占有重要的地位。与机械加工及塑性加工和其它方法相比，冲压加工无论在技术方面还是经济方面都具有许多独特的优点，主要表现如下[1]：
(1) 冲压一般没有切削碎料产生，材料的消耗较少利用率高，一般为70%～85%，易实现机械化和自动化；
(2) 在形状和尺寸精度方面的互换性较好。一般情况下可直接满足装配和使用要求；
(3) 冲压可加工的尺寸范围大、形状复杂的零件，而这些零件用其它方法是不可能或很难得到的，如薄壳件；
(4) 被加工的金属在冲压加工过程中产生加工硬化，金属内部组织得到改善，机械强度有所提高，所以冲压件刚度强度较好；
(5) 冲压时由模具保证了冲压件的尺寸与形状精度，且一般不破坏冲压材料的表面质量，而模具的寿命一般较长，所以冲压件的质量稳定，互换性好，具有“一模一样”的特征；
(6) 在大量生产的条件下，产品的成本低，经济效益较高；
(7) 冲裁过程能耗较低。
由此可见冲压制得的零件具有表面质量好重最轻成本低的优点。所以冲压在现代工业生产中，尤其是大批量生产中应用十分广泛。相当多的工业部门越来越多的采用冲压方法加工产品零件，如汽车、农机、仪器、仪表、电子、航空、航天、家电及轻工业等行业。在这些工业部门中，冲压件所占的比重相当的大，少则60%以上，多则90%以上。不少过去用锻造、铸造和切削加工方法制造的零件，现在大多数也被质量轻刚度好的冲压件所代替。有些机械设备往往以冲压件所占比例的大小作为评价结构是否先进的指标之一[2]。
工业发达国家对冷冲压生产工工艺的发展是很重视的.不少国家(如美国、日本等)模具工业产值己超过机床工业。从这些国家钢材构成可以看出冷冲压的发展趋势。钢带和钢板占全部品种的67%，充分说明冲压这种加工方法己成为现代工业生产的重要手段和发展方向。
冲压技术的发展特征是：
(1)冲压成形科学化、数字化和可控化；
(2)突出“精、省、净“三大优势；
(3)冲压成形可以实现全过程控制；
(4)产品从设计开始即进入控制，考虑工艺；
(5)冲压生产的灵活性和柔性。

我国模具技术的发展趋势

当前，我国工业生产的特点是产品品种多、更新快和市场竞争激烈。在这种情况下， 用户对模具制造的要求是交货期短、精度高、质理好、价格低。因此，模具工业的发展的趋势是非常明显的。

1）模具产品发展将大型化精密化
