基于XK5040数控立式铣床及控制系统设计[毕业论文+CAD图纸]

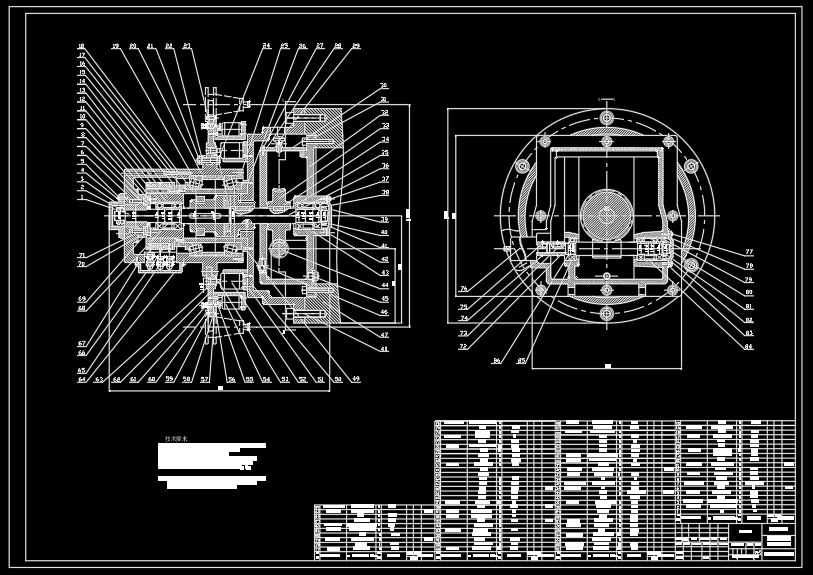

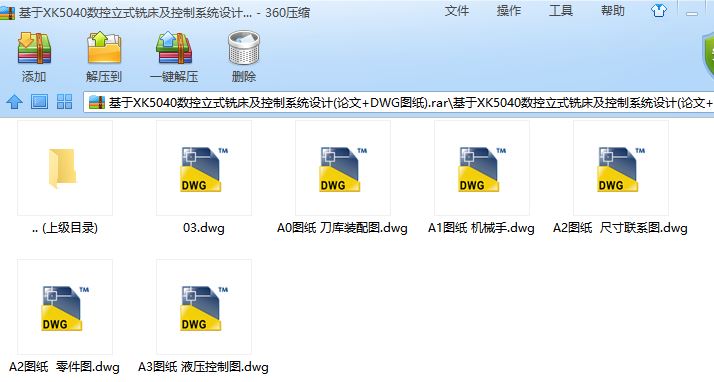

机电毕业设计课题:基于XK5040数控立式铣床及控制系统设计含毕业论文、CAD图纸、卡片

摘 要

随着数控技术的发展和普及，加工中心的作用越发突显它的重要性。为进一步提高数控机床的加工效率，数控机床正向着工件在一台机床一次装夹即可完成多道工序或全部工序加工的方向发展，因此出现了各种类型的加工中心机床，如车削中心、镗铣加工中心、钻削中心等等。这类多工序加工的数控机床在加工过程中要使用多种刀具，因此必须有自动换刀装置，也就是所说的刀库，以便选用不同刀具，完成不同工序的加工工艺。自动换刀装置应当具备换刀时间短、刀具重复定位精度高、足够的刀具储备量、占地面积小、安全可靠等特性。

ABSTRACT

Along with the numerical control technology development and the popularization, the processing center function reveals its importance even moresuddenly.For further enhances the numerical control engine laths the processing efficiency, the numerical control engine laths is clamping to the work piece in an engine laths attire then completes the multi-channel working procedure or the complete working procedure processing direction develops, therefore appeared each kind of type。The present paper is the development designs one kind of volume slightly, the structure compact, the price is low, production cycle short small vertical processing center knife storehouse this article.First introduced the domestic and foreign
processing center research present situation and the trend of development, have
expounded this topic research goal, the significance.Then further introduced this small processing center knife storehouse overall structure and various parts plan choice, andhas carried on the small processing center knife storehouse mechanism design
calculation in this foundation, mainly includes the knife storehouse overall organization design, the electrical machinery selection, the knife storehouse rotation detent mechanism design knife storehouse migration part design and so on.
Keywords: numerically controlled lathe; machining centers ; cut database ;mechanical hand

目 录

摘要 1
前言.... 2
第1章绪论 3
1.1数控机床的知识 3
1.2 数控铣床的分类 3
1.2.1 数控立式铣床 3
1.2.2 数控卧式铣床 4
1.3 数控铣床的结构特征 4
1.3.1 数控铣床的主轴特征 5
1.3.2 控制机床的坐标特征 5
1.4 数控铣床的主要功能及加工对象 5
1.4.1 数控铣床的功能 5
1.4.2 自动换刀装置及其形式 5
1.4.3 自动装置应当满足的基本要求 6
第2 章 总体方案的设计 8
2.1 运动方案的设计9
2.1.1 运动数目的确定11
2.1.2 运动方案的确定13
2.2 功能部件的设计方案14
2.2.2 进给伺服系统18
2.2.3 自动换刀系统20
2.2.4 基础部件23
2.2.5 数控系统24
2.2.6 辅助装置24
2.3 总体布局24
2.4 主要技术参数24
2.5 小结..25
第3章 刀库的设计26
3.1 确定刀库容量 26
3.2 确定刀库形式 28
3.3 刀库结构设计 28
3.4 初估刀库驱动转距及选定电机 28
3.4.1初选电动机与降速传动装置 29
3.4.2初估刀库驱动转距29
3.5刀库转位机构的普通圆柱蜗杆传动的设计30
3.6刀库驱动转矩的校核30
3.7花键联接的强度计算30
3.8夹紧机构插销剪切强度的校核31
3.9确定刀具的选择方式31
3.10刀库的定位与刀具的松夹 31
第4章 刀具交换装置的设计 31
4.1确定换刀机械手形式31
4.2换刀机械手的工作原理32
4.3机械手的自动换刀过程的动作顺序32
4.4机械手回转轴4上的齿轮齿条设计33
4.5自动换刀装置的相关技术要求33
4.5.1主轴准停装置33
4.5.2换刀机械手的安装与调试33
4.6自动换刀程序的编制33
第5章 自动换刀装置的控制原理34
5.1自动换刀装置的液压系统原理图35
5.2自动换刀装置换刀动作的顺序控制过程35
第六章 数控加工程序的编制 35
6.1 数控加工的特点 35
6.2 数控编程方法及特点 35
6.2.1 数控编程的分类 35
6.2.2 编程零点及坐标系的选择 36
6.2.3 对刀点的选择 37
6.2.4 加工路线的确定 37
6.3 数控加工程序的内容 38
6.3.1车床程序 38
结论39
致谢40
参考文献41

前 言

数字控制机床是用数字代码形式的信息(程序指令)，控制刀具按给定的工作程序、运动速度和轨迹进行自动加工的机床，简称数控机床。

数控机床具有广泛的适应性，加工对象改变时只需要改变输入的程序指令；加工性能比一般自动机床高，可以精确加工复杂型面，因而适合于加工中小批量、改型频繁、精度要求高、形状又较复杂的工件，并能获得良好的经济效果。

随着数控技术的发展，采用数控系统的机床品种日益增多，有车床、铣床、镗床、钻床、磨床、齿轮加工机床和电火花加工机床等。此外还有能自动换刀、一次装卡进行多工序加工的加工中心、车削中心等。

数控机床主要由数控装置、伺服机构和机床主体组成。输入数控装置的程序指令记录在信息载体上，由程序读入装置接收，或由数控装置的键盘直接手动输入。

随着微电子技术、计算机技术和软件技术的迅速发展，数控机床的控制系统日益趋向于小型化和多功能化，具备完善的自诊断功能；可靠性也大大提高；数控系统本身将普遍实现自动编程。

未来数控机床的类型将更加多样化，多工序集中加工的数控机床品种越来越多；激光加工等技术将应用在切削加工机床上，从而扩大多工序集中的工艺范围；数控机床的自动化程度更加提高，并具有多种监控功能，从而形成一个柔性制造单元，更加便于纳入高度自动化的柔性制造系统中。

第一章 绪论

1.1数控机床知识

数字控制机床是用数字代码形式的信息(程序指令)，控制刀具按给定的工作程序、运动速度和轨迹进行自动加工的机床，简称数控机床。

数控机床具有广泛的适应性，加工对象改变时只需要改变输入的程序指令；加工性能比一般自动机床高，可以精确加工复杂型面，因而适合于加工中小批量、改型频繁、精度要求高、形状又较复杂的工件，并能获得良好的经济效果。

随着数控技术的发展，采用数控系统的机床品种日益增多，有车床、铣床、镗床、钻床、磨床、齿轮加工机床和电火花加工机床等。此外还有能自动换刀、一次装卡进行多工序加工的加工中心、车削中心等。

数控机床主要由数控装置、伺服机构和机床主体组成。输入数控装置的程序指令记录在信息载体上，由程序读入装置接收，或由数控装置的键盘直接手动输入。

随着微电子技术、计算机技术和软件技术的迅速发展，数控机床的控制系统日益趋向于小型化和多功能化，具备完善的自诊断功能；可靠性也大大提高；数控系统本身将普遍实现自动编程。

未来数控机床的类型将更加多样化，多工序集中加工的数控机床品种越来越多；激光加工等技术将应用在切削加工机床上，从而扩大多工序集中的工艺范围；数控机床的自动化程度更加提高，并具有多种监控功能，从而形成一个柔性制造单元，更加便于纳入高度自动化的柔性制造系统中。

1.2数控铣床的分类

1.2.1数控立式铣床

数控立式铣床是数控铣床中数量最多的一种，应用范围也最为广泛。小型数控铣床一般都采用工作台移动、升降、及主轴不动方式，与普通立式升降台铣床相似；中型数控立式铣床一般采用纵向和横向工作台移动方式，且主轴沿垂直溜板上下运动；大型数控立式铣床，因要考虑到扩大行程，缩小占地面积及刚性等技术问题，往往采用龙门架移动式，其主轴可以在龙门架的横向与垂直溜板上运动，而龙门架则沿床身作纵向运动。

从机床数控系统控制的坐标数量来看，目前3坐标数控立式铣床仍占大多数。一般可进行3坐标联动加工，但也有部分机床只能进行3坐标中的任意二个坐标联动加工。此外，还有机床主轴可以绕X、Y、Z坐标轴中其中一个或两个轴作数控摆角运动的4坐标和5坐标数控立式铣床。一般来说，机床控制的坐标轴越多，特别是要求联动的坐标轴越多，机床的功能、加工范围及可选择的加工对象也越多。但随之而来的是机床的结构更复杂，对数控系统的要求更高，编程的难度更大，设备的价格也更高。

数控立式铣床可以附加数控转盘，采用自动交换台，增加靠模装置等来扩大数控立式铣床的功能，加工范围和加工对象，进一步提高生产效率。

1.2.2卧式数控铣床

与通用卧式铣床相同，其主轴级平行于水平面。为了扩大加工范围和扩大功能，卧式数控铣床通常采用增加数控转盘或万能数控转盘来实现4、5坐标加工，这样，不但工件侧面上的连续回转轮廓可以加工出来，而且可以实现在一次安装中，通过转盘改变工位，进行“四面加工”。可以省去许多专用夹具或专用角度成型铣刀。对箱体类零件或需要在一次安装中改变工位的工件来说，选择带数控转盘的卧式铣床进行的。加工是非常合适

这类铣床目前正在逐渐增多，它的主轴方向可以更换，能达到在一台机床上既可以进行立式加工，又可以进行卧式加工，其使用范围更广，功能更全，选择加工的对象和余地更大，给用户带来了很多方便，特别是当生产批量小，品种较多，又需要立卧两种方式加工时，用户只需买一台这样的机床就行了。
立、卧两用数控铣床的主轴方向的更换有手动与自动两种，采用数控万能主轴头的立、卧两用数控铣床，其主轴头可以任意转换方向，可以加工出与水平面呈各种不同角度的工件表面。当立、卧两用数控铣床增加数控转盘后，就可以实现对工件的“五面加工”。即出除了工件与转盘贴合的定位面外，其它表面都可以在一次安装中进行加工。因此，其加工性能非常优越。

1.3数控铣床的结构特征

1.3.1数控铣床的主轴特征

数控铣床的主轴开启与停止，主轴正反转与主轴变速等都可以按输入介质上编入的程序自动执行。不同的机床其变速功能与范围也不同。有的采用变频机组，固定几种转速，可自选一种编入程序，但不能在运转时改变。有的采用变频器调整，将转速分为几档，编程时可任选一档，在运转中可通过控制面板上的旋钮，在本档范围内自由调节；有的则不分档,编程时可在整个范围内无级调速。但是在实际操作中，调速不能有大起大落的突变，只能在允许的范围内调高或调低，只能在允许的范围内一般都设有自动拉、退刀装置，能在数秒内完成装刀与卸刀，换刀比较方便。此外，多坐标数控铣床的主轴可以绕X、Y或Z轴作数控摆动，扩大了主轴自身的运动范围，但是主轴结构更加复杂。

1.3.2控制机床运动的坐标特征

为了要把工件上各种复杂的形状轮廓连续加工出来，必须控制刀具沿平面上设定的直线、圆弧或空间直线、圆弧轨迹运动，因此，要求数控铣床的伺服拖动系统能在多坐标方向同时协调动作，并保持预定的相互关系，这就要求机床应能实现多坐标联动。数控铣床要控制的坐标数最少是3坐标中任意两坐标联动。要实现连续加工直线变斜角工件，应实现四坐标联动。若要加工曲线变斜角工件，是要求实现五坐标联动。因此，数控铣床所配置的数控系统档次，一般都比其它数控机床相应更高一些。

1.4数控铣床的主要功能及加工对象

1.4.1数控铣床的功能

数控铣床的功能分为一般功能和特殊功能。一般功能是指各类数控铣床普遍所具有的功能。如点位控制功能、刀具半径自动补偿功能、镜象加工功能、 固定循环功能等。特殊功能是指数控铣床在增加了某些特殊装置或附件后，分别具有或兼备的一些特殊功能。如刀具长度补偿功能、靠模加工功能、自动变换工作台功能、自适应功能、数控采集功能等。

在使用数控铣床加工工件时，只要充分利用数控铣床的各种功能，就可以加工许多普通铣床难加工的工件。数控铣床的主要加工对象有：平面类零件；变斜角类零件；曲面类（立体类）零件。

1.4.2自动换刀装置（ATC）及其形式

数控机床为了进一步提高生产率，进一步压缩非切削时间，现代的机床逐步发展为在一台机床上在一次装中完成多工序或全部工序的加工。数控机床为了能在工件一次装夹中完成多个工步，以缩减辅助时间和减少多次安装工件引起的误差，通常带有自动换刀系统。对工件的多工序加工而设置的存储及更换刀具的装置称为自动换刀装置(Automatic Tool Changer，ATC);自动换刀（Automatic Tool Change 简称ATC）系统由控制系统和换刀装置组成。在数控铣床的基础上，如果再配以刀具和自动换刀系统，就构成加工中心（Machining center 简称MC）。在这类数控机床上，自动换刀装置（ATC）是必不可少的。例如加工中心机床又称多工序自动换刀数控机床，它主要是指具有自动换刀及自动改变工件加工位置工能的数控机床，具有自动换刀装置是加工中心机床的典型特征，是多工序加工的必要条件。自动换装置的功能，对整机的加工效率有很大的影响。由于普通的数控立式铣床加工的一般是中小零件，其大多需要几把刀具加工（10把刀具以内，）故增加自动换刀装置并同时自动变换主轴转速。可减轻劳动强度，减少换刀时间，既提高了机床的自动化程度，又提高了劳动生产率。因此，数控立式铣床作为数控铣床中数量最多、应用范围也最广的一种，对其附加能够快速、准确地换刀的自动换刀装置是非常有必要的。

各类数控机床的自动换刀装置的结构取决于机床的型式、工艺范围及刀具的种类和数量等。这种装置主要可以分为以下几种形式：

1)回转刀架换刀形式

2)更换主轴头换刀形式

3)带刀库的自动换刀形式

1.4.3自动换刀装置应当满足的基本要求

1）刀具换刀时间短。

2）刀具重复定位精度高。

3）足够的刀具储存量。

4）刀库占地面积小。

5）换刀安全可靠。
