水果糖糖料拉白机设计(论文+图纸)

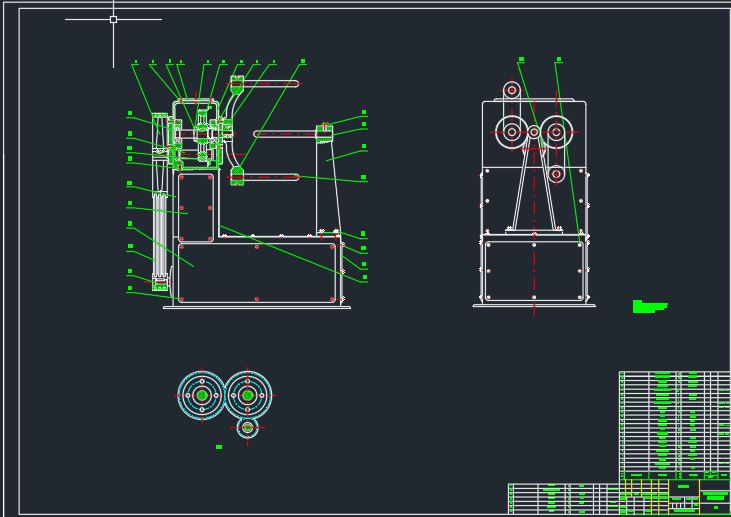

摘要

我设计的是一台水果糖糖料拉白机。型号为TMJ200型。该拉白机对熬出的糖料进行拉伸，让糖料成为白色，使其光泽光亮，常用于酥芯糖糖衣的生产。该机的工作效率为25kg/次，次/8~10分钟。该机是一个传动机构，我对其传动机构进行设计。该机的工作状况是，通过电动机传到减速器，再通过减速器的变速运动，经过轴带动两曲柄的运动，两曲柄是进行相向运动，进行糖料的拉伸，达到工作的目的。在这次设计中我主要是对该拉白机的结构进行设计的。其主要步骤是，先选择其电动机的型号，根据其工作效率和要求来选择其型号的。然后再对其传动机构进行设计的，在这一部分我设计
了主轴和齿轮，还计算了其传动比。其机的主要部分就是曲柄和杠杆。

关键字： 曲柄

目 录

摘要•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••（3）
第一章 电动机的选择•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••（4）
1.1 电动机的型号•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••（4）
1.2 电动机功率的计算•••••••••••••••••••••••••••••••••••••••••••••••••••••••（4）
1.3 确定电动机的转速••••••••••••••••••••••••••••••••••••••••••••••••••••••••••（5）
第二章 总传动比和分配各级传动比•••••••••••••••••••••••••••••••••••••••••••••••••••••••（6）
2.1计算总传动比••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••（6）
2.2 分配传动装置传动比•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••（6）
第三章 传动装置的运动和动力参数的计算•••••••••••••••••••••••••••••••••••••••••••（7）
3.1计算各轴转速••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••（7）
3.2计算各轴的功率••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••（7）
3.3计算各轴的转矩•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••（8）
第四章 减速器的设计计算••••••••••••••••••••••••••••••••••••••••••••••••••••（9）
4.1 V带传动的设计计算••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••（9）
4.2齿轮的设计•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••（11）
第五章 轴的设计•••••••••••••••••••••••••••••••••••••••••••••••••••••••••（16）
5.1选用轴的材料和初步估算轴径•••••••••••••••••••••••••••••••••••••••••••••••••（16）
5.2轴的结构设计•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••（17）
5.3轴上受力分析••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••（17）

5.4绘制水平弯矩图••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••（17）5.5绘垂直面的弯矩图••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••（17）

5.6绘合成弯矩图••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••（18）
5.7转矩图•••••••••••••••••••••••••••••••••••••••••••••••••••••••（18）
5.8确定危险截面并计算安全系数•••••••••••••••••••••••••••••••••••••••••••••••••（18）
第六章 轴承的寿命计算•••••••••••••••••••••••••••••••••••••••••••••••••••••••••（23）
6.1计算内部轴向力S•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••（23）
6.2计算实际轴向力•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••（23）
6.3取系数X、Y值•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••（23）
6.4计算当量载荷P••••••••••••••••••••••••••••••••••••••••••••••••••（24）
第七章 曲柄的设计和杠杆的设计••••••••••••••••••••••••••••••••••••（25）
7.1曲柄的设计•••••••••••••••••••••••••••••••••••••••••••••••••（25）
7.2杠杆的设计••••••••••••••••••••••••••••••••••••••••••••••••••（26）
第八章 选用键并校核强度•••••••••••••••••••••••••••••••••••••••••（26）
8.1主轴上安装齿轮处选用键的内型•••••••••••••••••••••••••••••••••••26）
8.2主轴上安装曲柄处选用键的内型•••••••••••••••••••••••••••••••••••（27）
第九章 箱体的设计•••••••••••••••••••••••••••••••••••••••••••••••••（27）
第十章 齿轮和轴的润滑油的选择•••••••••••••••••••••••••••••••••••••（28）
第十一章减速箱加工工艺设计••••••••••••••••••••••••••••••••••••••••（28）
11.1零件的工艺审查••••••••••••••••••••••••••••••••••••••••••••••••（29）
11.2毛坯的选择••••••••••••••••••••••••••••••••••••••••••••••••••••（29）
11.3基准选择••••••••••••••••••••••••••••••••••••••••••••••••••••••（30）
11.3拟定机械加工工艺路线•••••••••••••••••••••••••••••••••••••••••••（30）
设计小结•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••（36）
参考文献••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••（37）

一、电动机的选择

1.1 电动机的型号

初选电动机型号：

本拉白机在常温下连续工作，载荷平稳，对启动无特殊要求，启动性能较好，所以选用Y型三相鼠笼式异步电动机，封闭式结构，电压为380V。

1.2 电动机功率的计算

所选电动机的额定功率应等于或稍大于工作要求的功率，这样才能使拉白机很好的工作，拉出更多的糖料。

电动机的功率为： P =P /η

工作机所需功率： P =FV/1000η

式中：F-------工作机的阻力（N）

V-------工作机的线速度（m/s）

Ηw----工作机的效率

电动机到曲柄的总效率为： η=η η η

式中：η---电动机到曲柄的总效率

η ----电动机V带传动的效率

η ---滚子轴承的效率

η ---两齿轮间的传动效率

由表7.3可查得：

η =0.96

η =0.97

η =0.98 代入得

η=η η η =0.98×0.97×0.98×0.96=0.89

电动机的工作效率：

P =P /η=1.69/0.89=1.35（kw）

查表7.2，所选电动机额定功率为1.5kw。

1.3 确定电动机的转速

电动机的额定转速是根据该拉白机的生产要求而选定。在确定电动机额定转速时，要考虑减速装置的传动比，两者相互配合，经过技术，经济方面全面考虑才能确定。所以选用的电动机转速要求不低于500r/min。

曲柄工作的转速：
