食品提升皮带机减速器的设计[毕业论文+CAD图纸]

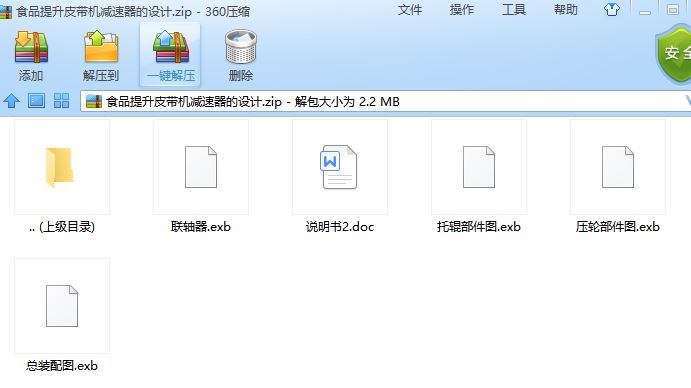

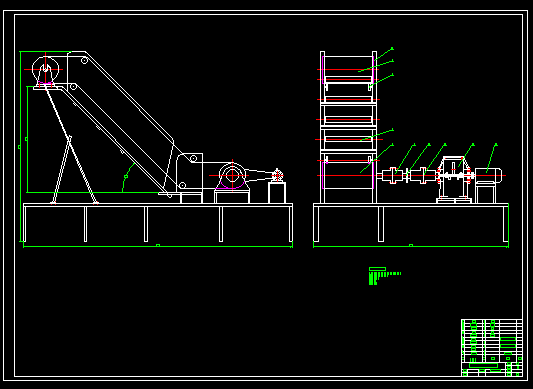

食品机械毕业论文课题L食品提升皮带机减速器的设计含毕业论文说明书、CAD图纸

摘 要

提升机是一种实现工程物料向上运输的机械，它是当代最为得力的输送设备之一，它广泛运用于矿山、码头、化工等各种场合，但是不同的工况下它对设备的要求是不同的。

本文以食品加工业为背景，设计提升食品的机械。食品提升皮带机是在带式输送机的基础上发展起来的。食品提升皮带机与传统的带式输送机一样是以胶带、钢带、钢纤维带、塑料带和化纤带等作为传送物料和牵引工件的输送机械。其特点是承载物料的输送机也是传递动力的牵引件，这与其他输送机械有着显著的区别。本次设计的食品提升皮带机是一种小型的运输机械，其承载能力要求较小，相对于其他的带式输送机成本要求低，设计结构紧凑。

本设计从整体结构出发，对整个装置中的驱动部分和传动部分进行了设计与计算。其中在驱动装置的设计与计算中，本设计选择电机—减速器的装置来作为驱动设备；而在传动部分的设计中，本设计选择了同步带轮与驱动装置相连，从而传递动力。本文另外还对装置中的传动滚筒、压轮及托辊部分进行了选择设计，同时对其他的辅助设备也做了必要的计算和选择。

本设计主要设计减速器的结构，确定了内部各传动齿轮以及轴的各主要参数，以及传动滚筒的设计，并对其工作原理作了详细分析。

关键词：减速器；传动滚筒；压轮；托辊

Abstract

The elevator is one kind of realization project material upward transportation machinery, it is one of contemporary most efficient conveyors, it widely utilizes in the mine, the wharf, the chemical industry and so on each kind of situation, but under the different operating mode it to the equipment request is different.

This article take food processing industry as the background, the design promotion food machinery.Food promotion belt fastener is develops in the belt conveyer foundation.Food promotion belt fastener and the traditional belt conveyer is equally by the adhesive tape, the steel belt, the steel textile fiber belt, the plastic tape and the chemical fiber belt and so on takes the transmission material and the hauling work piece transportation machinery.Its characteristic is the load bearing material conveyer also is transmits the power the hauling, this and other transportation machinery has the remarkable difference.This design food promotion belt fastener is one kind of small transport machinery, its bearing capacity request is small, is opposite requests lowly in other belt conveyer cost, the design structure is compact.

This design embarks from the overall construction, has carried on the design and the computation to in the entire installment actuation part and the transmission part.In which in the drive design and the computation, this design choice electrical machinery - reduction gear installment took actuates the equipment; But in the transmission part design, this design has chosen the synchronized band pulley and the drive is connected, thus transmission power.This article other also to in installment changing to the drum, the drag roll and the supporting roller part has carried on the choice design, simultaneously has also made the essential computation and the choice to other supporting facilities.

This design mainly designs the reduction gear the structure, had determined the interior various transmission gear as well as axis each main parameter, as well as changes to the drum design, and has made the multianalysis to its principle of work.

Key words：Reduction gear; Transmission drum; Pressure roller; Supporting roller

目 录

摘要 I
Abstruct II
第1章 绪论 1
1.1 前言 1
1.1.1 背景介绍 1
1.1.2 运输机简介 1
1.1.3 食品提升皮带机简介 4
1.2 方案确定 5
1.3 设计方案综述 6
第2章 减速器结构的设计 8
2.1 电动机的选择 8
2.1.1 选择电动机类型和机构形式 8
2.1.2 功率的计算 8
2.1.3 电动机功率的选择 8
2.2.4 确定电动机的转速 9
2.2 计算传动装置的总传动比和分配各级传动比 10
2.2.1 总传动比 10
2.2.2 分配各级传动比 10
2.3 传动装置的运动和动力参数 10
2.3.1 各轴转速 10
2.3.2 各轴的输入功率 11
2.3.3 各轴的输入转矩 11
2.4 减速器传动零件的设计 11
2.4.1 第一级齿轮传动的设计 11
2.4.2 第二级齿轮传动的设计 14
2.4.3 减速器传动轴的设计 16
第3章 间歇机构 22
3.1 间歇机构的设计 22
3.1.1 间歇机构类型选择 22
3.1.2 槽轮机构的运动系数和槽数 22
3.1.3 槽轮机构的运动运动特性 22
第4章 传动滚筒的设计 23
4.1 传动滚筒的结构设计 23
4.2 传动滚筒轴的强度校核 23
第5章 改向压轮的设计 26
5.1 改向压轮的结构设计 26
5.2 设计方案的比较与选择 27
5.3 输送带的跑偏处理 28
5.4 拉紧装置 29
第6章 托辊的设计 31
6.1 托辊的类型 31
6.2 托辊的设计 32
第7章 食品提升皮带机的安装和操作维护 34
7.1 启动和停机 34
7.2 食品提升皮带机的维护 34
7.3 食品提升皮带机的安装 34
结论 36
参考文献 37
致谢 38

第1章 绪 论

1.1 前言

1.1.1 背景介绍

本课题来源于工程实际,属于工程设计。带式输送机特别是提升运机是当代最为得力的输送设备之一，在整个输送机范畴中，它是应用最为广泛的一种设备。随着国民经济的不断发展,多种类型的工件传送机广泛的运用于冶金、矿山、水泥、码头、化工、粮食等行业的各种场合。同时在各种场合对不同的工况所使用的工件传输机也不尽相同，近年来由于工件传输机的应用范围的扩大，品种的增多以及质量的不断提高，对加工设计工件传输机提出了更高的要求，特别是在一些大型的流水线上，工件传输机承担了很重要的工作任务。这些工件传输机要求传输距离和速度，精度比较高。为此各厂家为了根据自己的需要，出于经济性和战略方向的考虑，自行设计结构简单可靠，生产价格便宜的工件传输机。

通过该设计能使学生将大学四年所学的知识能灵活的运用于实践。对于一个工程的整体设计有了更好的理解。有助于形成工程化的思想,对以后的设计打下很好的基础。

1.1.2 运输机简介

输送机（Conveyor）是在一定的线路上连续输送物料的物料搬运机械，又称连续输送机。输送机可进行水平、倾斜和垂直输送，也可组成空间输送线路，输送线路一般是固定的。输送机输送能力大，运距长，还可在输送过程中同时完成若干工艺操作，所以应用十分广泛。

中国古代的高转筒车和提水的翻车，是现代斗式提升机和刮板输送机的雏形；17世纪中，开始应用架空索道输送散状物料；19世纪中叶，各种现代结构的输送机相继出现。1868年，在英国出现了带式输送机；1887年，在美国出现了螺旋输送机；1905年，在瑞士出现了钢带式输送机；1906年，在英国和德国出现了惯性输送机。此后，输送机受到机械制造、电机、化工和冶金工业技术进步的影响，不断完善，逐步由完成车间内部的输送，发展到完成在企业内部、企业之间甚至城市之间的物料搬运，成为物料搬运系统机械化和自动化不可缺少的组成部分。

输送机一般按有无牵引件来进行分类。具有牵引件的输送机一般包括牵引件、承载构件、驱动装置、张紧装置、改向装置和支承件等。牵引件用以传递牵引力，可采用输送带、牵引链或钢丝绳；承载构件用以承放物料，有料斗、托架或吊具等；驱动装置给输送机以动力，一般由电动机、减速器和制动器(停止器)等组成；张紧装置一般有螺杆式和重锤式两种，可使牵引件保持一定的张力和垂度，以保证输送机正常运转；支承件用以承托牵引件或承载构件，可采用托辊、滚轮等。

具有牵引件的输送机的结构特点是：被运送物料装在与牵引件连结在一起的承载构件内，或直接装在牵引件(如输送带)上，牵引件绕过各滚筒或链轮首尾相连，形成包括运送物料的有载分支和不运送物料的无载分支的闭合环路，利用牵引件的连续运动输送物料。这类的输送机种类繁多，主要有带式输送机、板式输送机、小车式输送机、自动扶梯、自动人行道、刮板输送机、埋刮板输送机、斗式输送机、斗式提升机、悬挂输送机和架空索道等。

没有牵引件的输送机的结构组成各不相同，用来输送物料的工作构件亦不相同。它们的结构特点是：利用工作构件的旋转运动或往复运动，或利用介质在管道中的流动使物料向前输送。例如，辊子输送机的工作构件为一系列辊子，辊子作旋转运动以输送物料；螺旋输送机的工作构件为螺旋，螺旋在料槽中作旋转运动以沿料槽推送物料；振动输送机的工作构件为料槽，料槽作往复运动以输送置于其中的物料等。未来输送机的将向着大型化发展、扩大使用范围、物料自动分拣、降低能量消耗、减少污染等方面发展。
大型化包括大输送能力、大单机长度和大输送倾角等几个方面。水力输送装置的长度已达440公里以上带式输送机的单机长度已近15公里，并已出现由若干台组成联系甲乙两地的“带式输送道”。不少国家正在探索长距离、大运量连续输送物料的更完善的输送机结构。扩大输送机的使用范围，是指发展能在高温、低温条件下有腐蚀性、放射性、易燃性物质的环境中工作的，以及能输送炽热、易爆、易结团、粘性物料的输送机。

（1） 带式输送机由驱动装置拉紧装置输送带中部构架和托辊组成输送带作为牵引和承载构件，借以连续输送散碎物料或成件品。带式输送机是一种摩擦驱动以连续方式运输物料的机械。应用它，可以将物料在一定的输送线上，从最初的供料点到最终的卸料点间形成一种物料的输送流程。它既可以进行碎散物料的输送，也可以进行成件物品的输送。除进行纯粹的物料输送外，还可以与各工业企业生产流程中的工艺过程的要求相配合，形成有节奏的流水作业运输线。所以带式输送机广泛应用于现代化的各种工业企业中。在矿山的井下巷道、矿井地面运输系统、露天采矿场及选矿厂中，广泛应用带式输送机。它用于水平运输或倾斜运输。通用带式输送机由输送带、托辊、滚筒及驱动、制动、张紧、改向、装载、卸载、清扫等装置组成。

1）输送带

常用的有橡胶带和塑料带两种。 橡胶带适用于工作环境温度-15～40°C之间。物料温度不超过50°C。向上输送散粒料的倾角12°～24°。对于大倾角输送可用花纹橡胶带。塑料带具有耐油、酸、碱等优点，但对于气候的适应性差，易打滑和老化。带宽是带式输送机的主要技术参数。

2）托辊

分单滚筒（胶带对滚筒的包角为210°～230°）、双滚筒（包角达350°）和多滚筒 （用于大功率）等。有槽形托辊、平形托辊、调心托辊、缓冲托辊。槽形托辊（由2～5个辊子组成）支承承载分支，用以输送散粒物料；调心托辊用以调整带的横向位置，避免跑偏；缓冲托辊装在受料处，以减小物料对带的冲击。

3）滚筒

分驱动滚筒和改向滚筒。驱动滚筒是传递动力的主要部件。分单滚筒（胶带对滚筒的包角为210°～230°）、双滚筒（包角达350°）和多滚筒（用于大功率）等。

4）张紧装置

其作用是使输送带达到必要的张力，以免在驱动滚筒上打滑，并使输送带在托辊间的挠度保证在规定范围内。

带式输送机的技术优势：首先是它运行可靠。在许多需要连续运行的重要的生产单位，如发电厂煤的输送，钢铁厂和水泥厂散状物料的输送，以及港口内船舶装卸等均采用带式输送机。如在这些场合停机，其损失是巨大的。必要时，带式输送机可以一班接一班地连续工作。

带式输送机动力消耗低。由于物料与输送带几乎无相对移动，不仅使运行阻力小(约为刮板输送机的1／3-1／5)，而且对货载的磨损和破碎均小，生产率高。这些均有利于降低生产成本。

带式输送机的输送线路适应性强又灵活。线路长度根据需要而定．短则几米，长可达10km以上。可以安装在小型隧道内，也可以架设在地面交通混乱和危险地区的上空。

根据工艺流程的要求，带式输送机能非常灵活地从一点或多点受料．也可以向多点或几个区段卸料。当同时在几个点向输送带上加料(如选煤厂煤仓下的输送机)或沿带式输送机长度方向上的任一点通过均匀给料设备向输送带给料时，带式输送机就成为一条主要输送干线。

带式输送机可以在贮煤场料堆下面的巷道里取料，需要时，还能把各堆不同的物料进行混合。物料可简单地从输送机头部卸出，也可通过犁式卸料器或移动卸料车在输送带长度方向的任一点卸料。

（2） 螺旋输送机俗称绞龙，适用于颗粒或粉状物料的水平输送，倾斜输送，垂直输送等形式。输送距离根据畸形不同而不同，一般从2米到70米。

输送原理：旋转的螺旋叶片将物料推移而进行螺旋输送机输送。使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。

结构特点：螺旋输送机旋转轴上焊有螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。

双螺旋输送机就是有两根分别焊有旋转叶片的旋转轴的螺旋输送机。说白了，就是把两个螺旋输送机有机的结合在一起，组成一台螺旋输送机。

螺旋输送机旋转轴的旋向，决定了物料的输送方向，但一般螺旋输送机在设计时都是按照单项输送来设计旋转叶片的。当反向输送时，会大大降低输送机的使用寿命。

（3） 斗式提升机  利用均匀固接于无端牵引构件上的一系列料斗，竖向提升物料的连续输送机械。

斗式提升机具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点，其主要性能及参数符合JB3926----85《垂直斗式提升机》（该标准等效参照了国际标准和国外先进标准），牵引圆环链符合MT36----80《矿用高强度圆环链》,本提升机适于输送粉状，粒状及小块状的无磨琢性及磨琢性小的物料，如：煤、水泥、石块、砂、粘土、矿石等，由于提升机的牵引机构是环行链条，因此允许输送温度较高的材料(物料温度不超过250 ℃)。一般输送高度最高可达40米。

散料输送机械(如:带式输送机\螺旋输送机\斗式提升机\大倾角输送机等)。

物流输送机械(如:流水线,流水线设备,输送线,悬挂输送线,升降机,气动升降机,齿条式升降机,剪叉式,升降机,辊道输送机,升降机) 。
