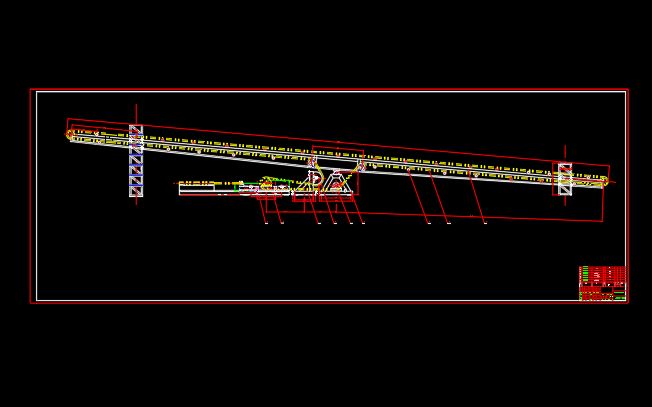

带式输送机自动张紧装置设计[毕业论文+CAD图纸]

机械设计毕业课题:带式输送机自动张紧装置设计含毕业论文、CAD图纸

带式输送机自动张紧装置设计[毕业论文+CAD图纸]

摘要

输送机时橡胶和纤维织品两者复合而成的制品，在应用中的重锤张进装置，在运行一段时间后，重锤会自动下降一段距离，使输送带变长。这说明输送带发生了蠕变，在启动、制动过程中也会产生蠕变现象。此时张紧装置就必须进一步收缩才不会发生打滑现象。

由此可见，张紧装置是保证带式输送机正常运转必不可少的重要部件。该论文主要介绍了带式输送机的自动张紧装置的设计过程，详细的介绍了各个液压元件的选取。自动张紧装置的设计是张紧装置的设计的一个重大变革。

关键词：自动张紧装置 带式输送机 液压张紧系统

Abstract

This paper mainly introduced based on the PRO—ENGINEERING three dimensional entity design software to the Y0X500 model fluid strength coupler design and the assistance manufacture process; Has in detail given the fluid strength coupler shaping process aswell as utilizes PRO—ENGINEERING to the fluid strength coupler spare part design and the assembly process, utilized the PRO—ENGINEERING grass in the design process to draw, modules fully and so on components, assembly, engineering plat as well as movement simulation, basically has realized the design ingenious, convenient quickly, the efficiency and the reliability higher the merit which could not achieve in the traditional design process. Next, this article also elaborated very much about the fluid strength coupler aspect comprehensive knowledge.

Key word:The fluid strength coupler module limits the moment operational factor assembly constrained motion simulation

目 录

摘要 Ⅰ
Abstract Ⅱ
第1章 绪论 1
1.1 输送机自动张紧装置的一般概念 1
1.2 输送机张紧装置的分类 1
1.3 液压自动张紧装置与其它张紧装置的类比 2
第2章 总体设计 3
2.1 设计任务 3
2.2 设计方案的确定 3
2.2.1 液压自动张紧装置的特点 3
2.2.2 液压张紧系统工作原理 3
2.2.3 总体设计方案的确定 5
第3章 各元件的确定 6
3.1 油缸的选择和计算 6
3.2 液压油液的功能和基本要求 7
3.3 液压泵的选择及计算 9
3.4 电动机的确定 9
3.5 各种阀类的选择 10
3.5.1 电磁换向阀的选择 10
3.5.2 溢流阀的选择 11
3.5.3 压力继电器的选择 12
3.5.4 压力表的选择 13
3.5.5 滤油器的选择 14
3.5.6 蓄能器的选择 15
3.5.7 伺服阀的选择 16
3.5.8 液控单向阀的选择 18
3.6 其它元件的选择 20
3.6.1 滑轮的选择 20
3.6.2 钢丝绳的选取 20
3.6.3 液压泵站的选择与安装 20

第4章 管路的设计 22
4.1 管路的确定 22
4.2 吸油管的设计 22
4.3 压油管的设计 23
4.4 液压系统中的压力损失验算 23
第5章 主要部件的设计计算及强度校核 26
5.1 油缸后的支座的设计及强度校核 26
5.2 液压缸活塞杆上的耳环的设计及强度设计 27
第6章 设计分析 29
结论 31
致谢 32
参考文献 33
专题 34
附录1 42
附录2 49

第1章 绪论

带式输送机主要用于输送煤炭、矿石、沙石、谷物等散装物料。其在连续装卸条件下能实现连续运输，所以生产率较高；另外皮带传送机结构简单，设备费用低；工作平稳可靠、噪音小，输送距离长，输送量大，能源消耗少；同时可在皮带的任意位置加料或卸料，容易实现倾斜输送。其应用范围相当广泛，遍及矿山、冶金、化工、建筑、轻工、港口和车站货场。而拉紧装置是带式传送机不可缺少的重要组成部分，它直接关系到带式传送机的安全运行及使用寿命，对于大运量、长距离等大型带式传送机而言更是如此。

到目前为止，在社会生产中有多种皮带拉紧装置得到应用。以往煤矿井下用带式传送机一般均采用固定绞车拉紧或重锤拉紧，很少见到别的类型。由于固定绞车拉紧装置只能定期张紧皮带，而皮带的张紧程度往往与操作者的经验有关，经常出现张紧力过大或者过小，并且直接影响到带式传送机的冲击动负荷，所以固定绞车拉紧装置对于传送机的安全及平稳运行极为不利。

因此，我们有必要研制成一种自动型的张紧装置来实现输送机的张紧过程。

1.1 输送机自动张紧装置的一般概念

自动张紧装置属是保证带式输送机正常工作的重要部件，可自动地对输送机张力进行实时控制满足带式输送机正常运行的要求。即改善带式输送机的起、制动性能，提高整机运行的可靠性，在不同的使用条件下，可以保证胶带具有最合理的张力。

1.2输送机张紧装置的分类

张紧装置可分为固定式张紧装置和自动式张紧装置两大类。

(1)固定式张紧装置。固定式张紧装置分重锤式张紧装置和刚性张紧装置。重锤式、水箱式都属于重力张紧装置。重历式张紧装置始终使输送带初拉力保持恒定，在启动制动时会产生上下振，但惯性力很快消失。刚性张紧装置有螺旋张紧、手动或电动张紧装置等几种，它们的张紧力是固定不变的，不能自动调整，在安装后，张紧一次可运行一段时间，但还要收紧一次，以消除蠕变。

(2)自动式张紧装置。自动测力张紧装置以张紧力作为反馈信号随时间变化设定拉力，进行比较，并随时调整张紧装置的该向滚筒的位移。如启动时会自动加大张紧力，运输时恢复恒定拉力，对延长输送带寿命十分有利。

1.3液压自动张紧装置与其它张紧装置的类比

液压式自动张紧装置与机械、电力、气压传动相比，其特点：
（1）液压传动装置能在运行过程中进行无级调速,调速范围较大。
（2）在同样功率情况下，液压传动装置的体积小、质量轻、惯性小、结构紧凑，且能传递较大的力和转矩。
（3）液压传动装置工作较平稳、反映快、冲击小，可以高速启动、制动及换向，操作简单方便。
（4）液压传动装置省力，易实现自动化。
（5）液压传动易于实现过载保护，可以自动润滑，因此使用寿命较长。
（6）液压传动装置可以很简单的实现直线运动和回转运动，其布置也具有很大的灵活性。
（7）液压传动装置由于其元件实现了系列化、标准化、通用化，容易设计制造和推广运用。
(8)在液压传动装置中，因功率损失等原因所产生的热量可以由流动着的油液带走，因此避免了局部温升现象。
