带式输送机传动滚筒的设计[毕业论文+CAD图纸]

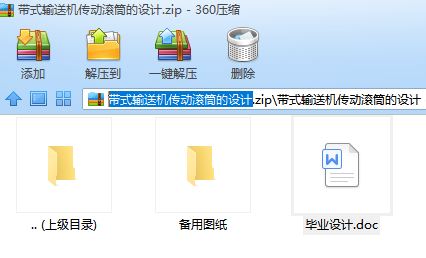

机械设计毕业课题:带式输送机传动滚筒的设计含毕业论文、CAD图纸

带式输送机传动滚筒的设计[毕业论文+CAD图纸]

摘 要

带式输送机是现代最主要的散状物料输送设备之一。滚筒是带式输送机的主要传部件，它的作用有两个：一是传递动力，二是改变输送带运行方向。带式输送机滚筒的设计质量，关系到整个输送机系统的性能、安全性和可靠性。目前，国内滚筒的设计一般采用近似公式，对于中小型滚筒已经能够满足工程需求，但对于大型滚筒这种设计方法其结果与工程实际有一定的差距，它的安全性和可靠性难以保障。由于缺乏精确的计算方法，如果盲目的增大安全系数，会使结构尺寸变大，重量增加，强度得不到显著的提高同时又增加了成本。

本文主要包括以下几方面内容：首先，对带式输送机滚筒结构的设计计算方法进行了分析研究，修正了有关计算公式，完善并统一了设计计算内容。其次，滚筒采用实体单元，为了提高运算速度和精度，采用映射网格划分方式；分析并确定滚筒载荷；结果后处理对滚筒的各个部件的应力和应变进行分析。
本文关于带式输送机滚筒的设计计算方法具有一定的实用价值和指导意义，可以大大提高滚筒的设计质量，缩短设计的周期。

关键词：带式输送机 传动滚筒 有限元

Abstract

Belt-conveyor system is the most important transport equipment which can carry bulkmaterial. Belt-conveyor Pulley is the key transmission part in Belt-conveyor system. It hastwo functions, one is transferring power, and another is altering the operation direction of thebelt. The design quality of Belt-conveyor Pulley connects with systems security and reliabilityof the whole conveyor. At present, in our country, the design of the pulley usually adopts theapproximate formula, however, pulley that be designed out with such method can not meet theneed of manufacture, its security and reliability are difficult to guarantee. While lacking thesuitable calculation method of strength and stiffness about the pulley, if we increase the safecoefficient without enough reasons, the pulley become bigger and heavier. However thereliability of the pulley can’t be increased.

The main content includes the following respects: Firstly, the paper discusses structuraldesign and calculation of the belt conveyor pulley. The related formulas are corrected and acomplete design and calculation method are provided. Secondly,in order to improving the precision, the mapping gridmethod is carved up. After disperse the load on the pulley surface, we added the points load on the pulley node. The design methods are very important to thedesigner, and can shorten the design cycle and improve working efficiency.

Key Words: Belt-conveyor Driving Pulley Finite Element Method

目 录

摘要 ………………………………………………………………………………(Ⅰ)
Abstract……………………………………………………………………………(Ⅱ)
第一章 绪论………………………………………………………………………(01)
1.1概述………………………………………………………………………(02)
1.2传动滚筒的研究目的和意义……………………………………………(03)
1.3国内外研究现状…………………………………………………………(04)
1.4本文研究的主要内容……………………………………………………(04)
第二章 带式输送机传动滚筒的结构……………………………………………(05)
2.1 结构与种类………………………………………………………………(07)
2.2 运行阻力…………………………………………………………………(10)
2.3 传动滚筒轴功率…………………………………………………………(10)
2.4 传动理论…………………………………………………………………(13)
2.5 传动滚筒的受力分析……………………………………………………(15)
第三章 传动滚筒的结构设计……………………………………………………(16)
3.1 滚筒失效形式与许用应力的确定………………………………………(18)
3.2 传动滚筒结构设计………………………………………………………(30)
第四章 传动滚筒有限元模型的建立与结果分析………………………………(31)
4.1 传动滚筒有限元模型的建立……………………………………………(35)
4.2 节点耦合与约束方程……………………………………………………(37)
4.3 载荷和约束………………………………………………………………(38)
4.4 求解和后处理……………………………………………………………(39)
4.5 结果分析…………………………………………………………………(41)
结论与建议 ………………………………………………………………………(42)
参考文献 …………………………………………………………………………(43)
致谢

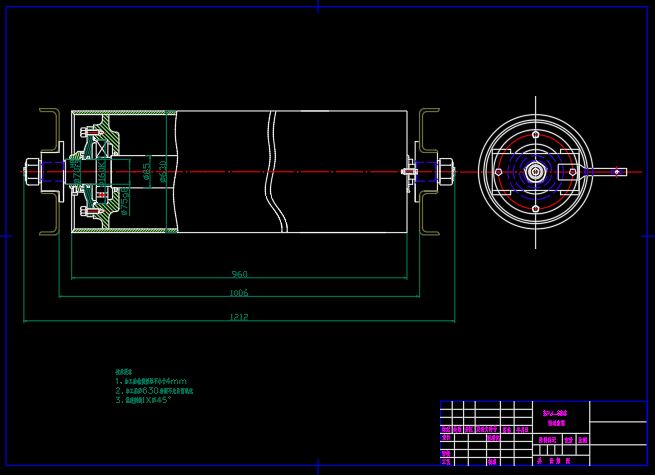

设计图纸

第一章 绪 论

1.1 概述

连续输送机械是物料搬运机械的重要组成部分，是其中的一大类别。带式输送机是连续输送机械中效率最高、应用范围最广泛的一种机型，是散料输送的重要设备。带式输送机是以输送带作为牵引构件和承载构件的一种连续输送设备。输送带上的物料随输送带一起运行，根据需要可以在输送机头部或中间部位卸料[1]。输送带用托辊支撑，运行阻力小。带式输送机可以沿水平或倾斜线路布置，在输送原煤时，向上最大输送倾角一般为17°~18 °，向下最大输送倾角一般为15°~16°。当采用花纹输送带并采取其它相应措施上运倾角可高达28°~32°，下运倾角可达25°~28°。当采取某些特殊措施或专用带式输送机时，可以实现更大的输送倾角甚至垂直提升。

随着国民经济的飞速发展，矿山、建材、化工、港口、粮食、电力、煤炭等部门对散状物料的输送提出了新的要求，长距离（指单机输送长度，国外最长达15000m，国内最长为沈矿为海螺集团研制的10300m 平面转弯带式输送机）、大运量（高带速和大带宽）和大倾角输送物料是其主要发展方向之一[2]，同时提出无公害环保输送散状物料的要求。无论国外还是国内的建材及矿山行业，在这两种输送方案的对比选择后，还是较多的选择以长距离、大运量的带式输送机代替汽车运输的方案。其原因是采用汽车运输不仅要修建公路、购买汽车一次性投资大，而且日常的公路和汽车维修费用也很高。带式输送机输送散状物料是连续的物料流，生产效率高。

目前，国外最大带速已达12m/s。国内的最大带速达5.8m/s，最大输送量9800t/h。当然，增加输送带的宽度也可以提高输送量（国外采用的最大带宽是3300mm），但增加带宽使整机所有相关尺寸增大，增加了设备的总投资。特别是输送带的成本要占整机成本的30~50%，而且距离越长，运量越大，所占的比例就越大。同时，大带宽需要相应的硫化设备（包括输送带接头的硫化），因此我国目前所采用的最大带宽为2200~2800mm。近年来，通过引进国外先进国家的带式输送机整套设备及技术，以及国内广大科研人员的共同努力，可以说国内设计和制造的长距离、大运量带式输送机的水平已经可以满足国内市场的需求，但是一些关键技术尚需引起重视并加以深入研究和开发。国内投入使用的部分长距离、大运量的典型带式输送机如表1.1 所示。到目前为止，沈矿集团为天津港设计的带式输送机最大输送量达9800t/h；沈矿集团为海螺集团设计的单机最长达10.3km。向家坝水电站31.1 公里沙石料长距离大运量带式输送系统，由2.5 公里到8.2 公里共5 条带式输送机组成的输送系统。带宽1.2m，带速4.5m/s,输送量3000t/h，带强ST4500。

国外长距离带式输送机的应用。到目前为止，西班牙的西撒哈拉带式输送机线路是世界上最长的长距离输送机线路。该线路长达100km，用来将位于石质高原地区的布·克拉露天矿的磷灰石矿石运往艾汾阿雍海港。此线路于两年半内建成，并于1972 年投入使用，整条线路由长为6.9~11.8km 的11 台输送机组成。输送机采用宽度为1000mm，强度为3150N/mm 的钢绳芯输送带，带速为4.5m/s。输送带的安全系数为6.7~10。澳大利亚恰那矿20km 地面带式输送机系统是代表现代带式输送机发展水平的一条输送线。该输送系统由一条长为10.3km 的平面转弯带式输送机和一条10.1km 的直线长距离带式输送机构成。转弯带式输送机的曲率半径为9km，弧长为4km。两条输送机除线路参数外，其它参数相同，输送能力为2200t/h，带宽1050mm，输送带抗拉强度为3000N/mm，安全系数为5，拉紧装置为重锤拉紧。津巴布韦钢铁公司的15.6km 水平转弯越野带式输送机于1996 年投入使用，是世界上单机最长的带式输送机。输送量为干矿石500t/h(湿矿石600t/h)，系统全长为15.6km，物料提升高度为90m。输送带采用桥石公司的钢绳芯输送带，抗拉强度为888N/mm，运行速度为4.25m/s，输送带的安全系数为5.8，当环境温度为0℃时，安全系数降到5.5，当输送量增加到600t/h 时，输送带安全系数降低到4.8。

1.2 传动滚筒的研究目的和意义

为了适应高产高效集约化生产的需要,带式输送机的输送能力要加大,带式输送机大型化与高可靠性要求,对设计者和制造者提出了更高的要求，只有解决了带式输送机发展的关键技术,才能制造出高性能、高可靠性的大型带式输送机。作为带式输送机重要传动部件的滚筒，能否安全稳定的运行，在整个输送系统中处于举足轻重的地位。滚筒的失效会给人身安全和整个系统带来严重的后果，使企业遭受巨大的经济损失。特别是在复杂恶劣的工矿下，如何改进滚筒结构、提高工效、延长寿命，一直是科研人员所关注的课题。目前，在国内对于中小型滚筒一般采用近似公式进行设计计算，对于重型滚筒近似公式已不再适用，这就使得设计计算具有较大的盲目性。这样设计出来的滚筒和工程实际有一定的差距，它的安全性和可靠性难以保证。一旦发现问题，通常是采用增大尺寸的方法来解决，但是这样做并没有解决实际性的问题。不但浪费材料增加成本，还不能达到预期的目的，随着带式输送机的大型化，合理的设计制造出大型滚筒已成为带式输送机的关键问题。目前，我国设计的滚筒尽管可以满足生产需求，但是由于缺乏研究，相同规格的滚筒与国外相比多消耗材料，使产品缺乏竞争力。

选择该课题的目的就在于对大型滚筒进行力学分析及设计，找到合理的设计计算方法，使滚筒的设计更加简洁方便。对滚筒进行有限元分析，从而为设计计算提供有力的参考。

1.3 国内外研究现状

随着国内外机械工业水平的不断发展，滚筒的结构、加工、安装等方面发生着日新月异的变化。由于焊接技术的不断发展，焊接强度的可靠性得到保证，虽然多数大型滚筒采用铸焊结构，但焊接结构也有所增加。轮毂和主轴的联结方式也由键槽连接向胀套连接转变。原来的辐板采用加强筋，现在直接用钢板制成。

过去国内外在设计滚筒的各零部件时，常采用基于经典弹性力学理论导出的简单的经验公式。近年来，国内研究人员对于大直径滚筒的设计方法作了多方面的探索。东北工学院于升忠等人于1980 年用有限元半解析法对一合拉力为13.6 吨的双辐板结构滚筒进行了有限元分析。由于分析过程中忽略了输送带与驱动滚筒间摩擦力的作用，因此结果与实际相差较大。因为输送带与滚筒之间的摩擦力是滚筒扭曲变形的重要因素。西安冶金建筑学院的陆鸿生选择新的力学模型，根据圆柱体弯曲的有矩理论，分别推导出传动滚筒和改向滚筒在外载荷作用下壳体内的位移、内力和应力的计算公式，为精确计算提供了理论依据，在一定程度上揭示了筒体直径、两辐板间距和拉力与应力之间的关系。存在的问题是其力学模型条件苛刻，将筒体与辐板分开考虑，这对计算结构准确性有较大的影响。因为辐板的形状、厚度对筒体的应力和变形有不可忽视的影响[4]。
