调速器前壳加工工艺与工装设计[毕业论文+CAD图纸]

机床夹具设计课题：调速器前壳加工工艺与工装设计含毕业论文、任务书、开题报告、英文翻译、工艺卡片、CAD图纸

调速器前壳加工工艺与工装设计[毕业论文+CAD图纸]

摘要

本次毕业设计题目是调速器前壳加工工艺与工装设计。本人致力于调速器前壳的工艺与工装的设计，前壳是调速器箱体的一个重要零件。调速器的零部件安装于壳体内，主要通过调速器箱控制动元件的快慢运动。调速器是用来保持柴油机的转速稳定的。在柴油机的负载变化的过程中，它的转速是会相应发生变化的。当转速降低时，如果调速器不调节，柴油机最终将停掉；当转速升高时，如果调速器不作用，柴油机最终将无法承受过大的离心力而损坏。调速器的作用就是保持柴油机的转速稳定。另外调速器还可以保持柴油机的最低转速和最高转速，防止低转速运转时熄火和高转速运转时“飞车”，造成机械损坏。运行时，柴油机所带的负载是不断变化的。在负载变化时，特别是突然变化时，必须保持柴油机的转速稳定。调速器就是自动保持转速稳定的装置。对于发电用的柴油机，要求其转速基本恒定在同步转速，对调速器的调速特性要求很高。而调速器前壳是调速器的工作场所（调速器主要安装于壳体内）。其工艺工装设计的是否合理将会直接关系到油泵能否正常的工作，从而影响调速器的性能指标。

关键字：调速器 调速器箱 柴油机

Governor and the former Shell tool design process

Abstract

The graduation project topic is the former governor shell processing technology and tooling design. I am committed to the former governor shell process and tooling design, the former governor tank shell is an important part. Governor parts are installed in the shell, mainly through the governor control of dynamic components of the speed box movement. Governor is used to keep the engine speed and stability. Changes in the process of loading the diesel engine, its speed will change accordingly. When the speed is reduced, if the governor does not adjust, engine eventually stopped; when the speed increases, if the governor does not function, can not afford diesel will eventually damage the centrifugal force is too large. The role of governor is to keep the engine speed stability. Another governor can maintain the minimum speed and maximum engine speed to prevent the extinction and low speed running at high speed when the "speed", resulting in mechanical damage. Running, engine load is carried by the ever-changing. When the load changes, especially sudden changes, the need to maintain the engine speed stability. Governor is a device that automatically maintains speed stability. Diesel engines for power generation, asking them to speed almost constant in the synchronous speed, the speed characteristics of the governor demanding. The governor is the governor before the shell of workplace (governor mainly installed in the shell.) The technology and equipment design is reasonable will be directly related to the pump can work properly, thus affecting the governor's performance.

Keywords: Speed ​​governor Governor Box Diesel engine

目录

（一）摘要
（二）计算生产纲领
1，计算生产纲领决定生产类型
2，生产纲领
（三）零件的分析
1.零件的结构的分析
2，零件的技术分析
（四）确定毛坯
1，毛坯的铸造方式
2，铸件的尺寸
3，铸件的加工余量
4，零件—毛坯综合图的绘制
（五）工艺规程设计
a)定位基准的选择
Ⅰ粗基准的选择
Ⅱ精基准的选择
b)制定工艺路线
c)拟订定位方案和选择定位元件
Ⅰ定位方案
Ⅱ 选择定位元件
d)初步拟定加工工艺路线
e)修改后的工艺路线
6，选择加工设备
7，填写机械加工工艺过程卡和机械加工工序卡
（六）机床夹具设计
1，加工中心用的夹具
Ⅰ零件体工序的加工要求分析
Ⅱ确定夹具的类型
2，工作台面与夹具体的设计
Ⅰ定位装方案
Ⅱ加紧机构设计
Ⅲ夹具精度分析与计算

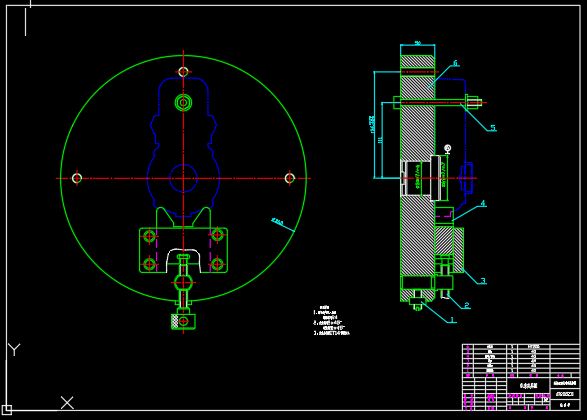

Ⅳ绘制夹具总图
Ⅴ总图的绘制
设计所参考书籍

第一章引言

世界上包括我国的中重型卡车用动力几乎百分之百采用柴油机。轻型卡车中的５０％以上也是用柴油机。从上世纪九十年代开始，欧洲生产的轿车中已有３０％采用柴油机，目前已接近４０％。而对柴油机的性能和排放影响最大的部件是燃油喷射系统。燃油喷射系统俗称油泵油嘴，是柴油机的心脏部件。由于其产品要密封几百巴甚至更高压力的燃油，同时又要精确控制其喷油量、喷油时刻，因此，其制造精度极高。随着我国对汽车排放实施逐步严格的排放标准，对燃油喷射系统提出了更高的要求，喷射压力已提高到１０００－１６００巴，控制要求还要细化到控制喷油规律，控制一次喷油过程中的多次喷射，因此，控制系统电子化是不可逆转的趋势。燃油喷射装置的电控系统又是整个汽车电子控制的基础和核心。因此，未来燃油喷射系统是一个集高精密加工技术、电子数控技术于一体的高新技术产品，行业也由劳动密集型、技术密集型向技术密集、资金密集的行业转变，面对这一形势，我国燃油喷射系统行业正在经历着一场严峻的变化。产品发展动态；燃油喷射系统产品发展围绕着执行国家汽车排放标准推进。燃油喷射系统是车用柴油机改善排放、降低油耗、提高性能最有效、最关键的部件。近年来我国高速公路、高等级公路发展迅猛，因此中重型载重车的吨位、功率不断提高，柴油机的排量增大。与此相应，多缸喷油泵中喷射压力高，工作能力大，泵体刚性好的Ｐ型泵（包括Ｐ７、ＰＷ、ＰＮ、ＰＢ等）产量增加很快。２０００年时，全国Ｐ型泵产量才８．１８万台，２００１年即达１７．２６万台，翻了一番，２００２年达到４５．８万台，又翻了一番多，２００３年为４８万台，增幅大大趋缓。与此相对应的喷射压力较低的Ａ、ＡＤ喷油泵，已从２００２年５３．５万台下降到２００３年的４１．７万台，下降了２２％。六十年代设计投产的用于轻型卡车和农用运输车低喷射压力泵Ｉ号泵，其产量已从鼎盛时１９９６年近５０万台跌至２００３年的３０万台，跌幅４０％。南京威孚金宁生产的ＶＥ分配泵从２０００年的１．１９万台，至２００１年的３．２５万台，２００２年的５．１２万台，至２００３年的７．７万台。三年内的产量增加５．５倍。当前，喷射压力达１００Ｍｐａ、工作能力更大的Ｐ７１００喷油泵，是满足欧Ⅱ排放标准的重型卡车发动机的关键部件。在最近２－３年来，产量将快速增加。从近几年产品发展速度来看，燃油喷射系统行业中一个产品可以生产几十年的历史将结束，产品更新周期加快，这是燃油喷射系统行业面临的挑战。市场预测及行业展望；由于我国载重汽车的发展速度不会像轿车发展那么快，因此燃油喷射系统产品在今后几年内其总量上也不会出现突破性发展，但每年仍将以１０％左右的速度在增加。有一点值得注意的是我国柴油轿车何时能有长足的发展。目前已有一些轿车生产企业和发动机生产厂家在规划、研制轿车柴油机。一旦柴油轿车实现批量生产，则相应的燃油喷射系统产量会突发性增长。

我们展望行业未来，可以预测：

１．主导产品向行业大企业进一步集中

由于汽车要求配套的燃油喷射系统产品向高喷射压力、电子控制方向发展，燃油喷射系统行业正向技术密集性产业发展，高精设备的投入和技术开发费用所占比重加大，这对投资少、技术力量不足的小企业是个严峻考验。再加上汽车配套所必须的一整套严格的技术认证程序，都将促使燃油喷射系统主导产品向行业大企业集中。计划经济体制下无法解决的生产布点分散的局面将有可能彻底解决。而民营小企业会进一步占据那些技术含量略低的产品生产。
