球型包装盒设计[毕业论文+CAD图纸]

2021年2月19日18:45:13 发表评论浏览:605

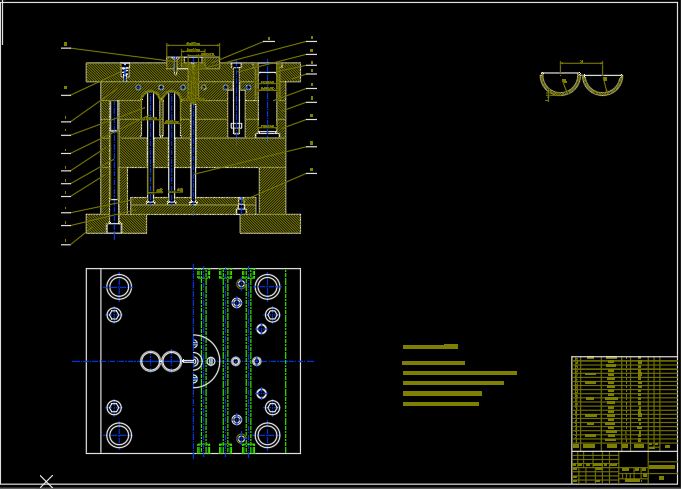

模具设计毕业论文:球型包装盒设计含论文,CAD图纸

球型包装盒设计[毕业论文+CAD图纸]

球型包装盒设计[毕业论文+CAD图纸]

球型包装盒设计[毕业论文+CAD图纸]

目       录

引言…………………………………………………………………………………………………1

毕业设计任务书……………………………………………………………………………………2

毕业设计说明书……………………………………………………………………………………3

一、设计题目……………………………………………………………………………………3

二、设计过程……………………………………………………………………………………3

(1)        塑件的分析及塑件的成型工艺性能………………………………………………3

(2)        PP的成型条件……………………………………………………………………4

(3)        塑件的质量与体积计算……………………………………………………………5

(4)        分型面的选择………………………………………………………………………5

(5)        型腔数目的确定与排列形式………………………………………………………5

(6)        注射机的选择………………………………………………………………………7

(7)        浇注系统的设计……………………………………………………………………8

(8)        成型部分的尺寸设计………………………………………………………………15

(9)        零件的加工工艺……………………………………………………………………17

(10)        模具加工工艺流程…………………………………………………………………18

(11)        冷却系统的设计……………………………………………………………………20

(12)        导向结构的设计……………………………………………………………………22

(13)        脱模机构的设计……………………………………………………………………24

(14)        模架的选择…………………………………………………………………………25

(15)        压力机的校核………………………………………………………………………26

(16)        参考文献……………………………………………………………………………27

设计体会…………………………………………………………………………………………28

引        言

本设机为机械类塑料注射模具设计说明书,是根据塑料模具设计手册上的设计过程及相关工艺编写的。本说明书的内容包括:毕业设计任务书,毕业设计说明书,毕业设计体会,参考文献等。

编写本说明书时,力求符合设计步骤,详细说明了塑料注射模具设计方法,以及各种参数的具体计算方法,如塑件的成型工艺,塑料脱模机构的设计。

本说明书在编写过程中,得到张蓉老师和相关同学的大力支持和热情的帮助,在此谨以致谢。

由于本人设计水平有限,在设计过程中难免有错误之处,敬请各位老师批评指正。

毕业设计任务书

一、设计目的

综合运用在学校所学的理论知识和技能,设计球形塑料包装盒,使学生熟悉设计开发模具的流程,培养学生的独立思考能力,检验学生的学习效果和动手能力,提高学生的工程实践能力,为将来实际工作打下坚实的基础。

二、设计内容

1、绘制产品零件图

2、绘制模具装配图

3、绘制整套模具零件图(标准见除外)

4、编写设计说明书

三、设计要求

1、模具结构设计合理,工艺性好。设计计算准确,参数选用合理。

2、模具绘图布局合理,视图完整、清晰,各项内容符合规范。

3、模具装配图采用CAD绘制并打印。(0号图纸打印)

4、绘制全套模具零件图,标准件除外。(模架选择标准的也要出图)

5、设计说明书内容完整,分析透彻,语言流畅,参考资料应注明出处,字数在20000,左右,统一采用A4纸、5号宋体打印。图量一般要求为2张半0号。

毕业设计说明书

第一部分    设计题目: 球型包装盒     材料: 聚丙烯(PP)

第二部分    设计过程

一、塑件的分析及塑料成型工艺性能

1、塑件工艺性能分析

1)塑件的尺寸较小,精度等级一般,性能要求一般,为大批量生产,采用一模四腔来提高生产率,塑件壁薄,对制品不进行二次加工。

2)浇口采用侧浇口,适用于一模四腔,大大提高生产率,浇口截面为矩形。

3)为了方便加工和热处理,型腔与型芯部分采用镶拼结构。

2、材料的成型工艺性能

1)塑件采用pp,pp的主要工艺性能有:

1 性能特点:化学稳定性较好,耐寒性参,光、氧作用下易降解,机械性能比聚乙烯好,有良好的高频绝缘性,不受温度影响,但低温变脆,不耐磨,易老化。

2 成型特点:成型时收缩大,成型性能好,易变形翘曲,尺寸稳定性好,柔软性好,有“铰链”特性。

3 模具设计的注意事项:因有“铰链”特性,注意浇口位置设计;防收缩,变形;收缩率为1.3% ~ 1.7%

4 使用温度:10

5 主要用途:板、片、透明薄膜、绳、绝缘零件、汽车零件、阀门配件、日用品、耐腐蚀零件,制作一般机械零件。

3、聚丙烯的主要注塑成型条件

密  度:          ( ㎝ )

比体积:

吸水率:

收缩率:            S

熔  点:         t( C)

热变形温度:    t( C)

抗拉屈服强度:    ( )

抗弯强度:        ( )

冲击韧度:

硬  度:           HB

体积电阻系数:     ( )              >

击穿强度:

模具温度:       t( C)

二、PP(聚丙烯)的成型条件

注射机类型:                        螺杆式

预热和干燥:          温度        80~100

时间         1~2

料筒温度          后段            160~180

中段            180~200

前段            200~220

模具温度                           80~90

注射压力                        70~100

成型时间          注射时间          20~60

高压时间          0~3

冷却时间          20~90

总周期            50~160

螺杆转速                      48

三、塑件的质量与体积计算

四、分型面的选择

1、分型面的形成与塑件几何形状,脱模方法,模具类型及排气条件,浇口形式等有关,常见的形式有水平分型面,垂直分型面,斜分型面,阶段分型面,曲线分型面。

2、分型面的选择原则

1)便于塑件脱模

○1 在开模时尽量使用塑件留在动模内;

○2 应有利于侧面分型和抽芯;

○3 应合理安排塑件在型腔中的方位。

2)考虑和保证塑件尺寸的外观不遭损坏

3)尽力保证塑件尺寸的精度要求   (如 同心度等)

4)有利于排气

5) 尽量使模具加工方便

五、型腔数目的确定与排列形式

为了使模具与注射机的生产能力相匹配,提高生产效率和经济性,并保证塑件精度,模具设计时应确定型腔数目。

常用的方法有四种:

(1)根据经济性确定型腔数目;
