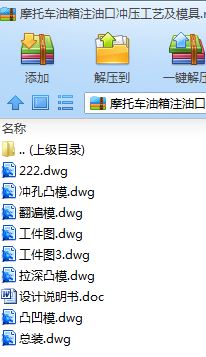

冲压模具设计毕业论文：摩托车油箱注油口冲压工艺及模具设计含论文，CAD图纸

摩托车油箱注油口冲压工艺及模具设计[毕业论文+CAD图纸]

摘 要

本次毕业设计是完成摩托车油箱注油口冲压工艺及模具设计。采用落料、拉深、冲孔、翻边、切边工艺。设计中分析了工件的冲压工艺性，计算了毛坯排样、冲压力、刃口尺寸计算等。进行了模具总体结构、主要零部件的设计，绘制了落料、拉深、冲孔复合模和翻边、切边的单工序模具装配图和零部件图。

关键词: 冲压工艺 冲压模具设计 装配图

Abstract:

The main program for this graduation design is to finish press process and the design of motorcycle tank pouring orifice. The press process of blanking，drawing, perforating, flaring, trimming are adopted. In this paper, the process suitability of part is analysed. The process parameters, such as blank layout and press force are calculated. The general construction of mold and main parts are designed. The compound die of blanking，drawing,perforating and the simple press tool of flaring,trimming and detail drawings of main parts are drawn.

Key words: Press process Press tool design assembly diagram

目 录

摘要 ……………………………………………………………………………… 3
1 前言 ………………………………………………………………………3
2 零件的工艺性分析 …………………………………………………………4
3 零件冲压工艺方案的确定 ………………………………………………………5
3.1 冲压工艺方案的计算 ………………………………………………………5
3.2 确定工艺方案 ……………………………………………………………5
3.3 按凸缘筒形件的拉深 ………………………………………………………7
3.4 冲裁排样方式的设计及计算 ………………………………………8
4 第一副模具（落料、拉深、冲孔复合模）的设计与计算：…………………9
4.1各工序压力的计算 …………………………………………………9
4.2压力机的初步选定 ……………………………………………………………10
4.3 模具类型及结构形式的选择与计算 ………………………………………11
4.4模具工作部分刃口尺寸和公差的计算 ………………………………12
4.4.1 落料凸、凹模的刃口尺寸 …………………………………………12
4.4.2 拉深凸、凹模的刃口尺寸 …………………………………………13
4.4.3 冲孔凸、凹模刃口尺寸的计算 ……………………………………14
4.5 落料、拉深凸、凹模高度的确定 ……………………………………………14
4.6落料凹模外形尺寸的设计与粗略计算 ……………………………………15
4.7模具其他零件的设计与计算 ………………………………………………15
4.7.1 模架的选用 ………………………………………………………15
4.7.2 定位零件 …………………………………………………………16
4.7.3 卸料与推（顶）件装置 ……………………………………………16
4.7.4 固定与连接零件 …………………………………………………16
4.8模具压力中心的设计与计算 …………………………………………………16
5第二副模具（翻边模）的设计与计算 …………………………………16
5.1各工序压力的计算与压力机的初步选用 …………………………………… 16
5.2 压力机的初步选用 ……………………………………………………………17
5.3翻边凸、凹模刃口尺寸和公差的计算 ………………………………………18
5.4模具结构类型及形式的选择与设计 …………………………………………19
5.5压力中心的计算 …………………………………………………………… 19
5.6冲模闭合高度的计算 …………………………………………………19
5. 7 模座的选用 ………………………………………………………………19
6第三副模具（垂直切边模）的设计与计算 ………………………………20
6.1各工序压力的计算与压力机的初步选用 ……………………………………20
6.2 切边凸凹模刃口尺寸和公差 ……………………………………………21
6.3模具结构类型及形式的选择与设计 ……………………………………22
6.3压力中心的计算 ……………………………………………………………22
6.4冲模闭合高度的计算 ………………………………………………………22
6.5模座的选用 ……………………………………………………………22
心得与体会 ………………………………………………………………………23
致谢词 ……………………………………………………………………………24
参考文献 ………………………………………………………………………… 24

1 前言

随着经济的发展，冲压技术应用应用范围越来越广泛，在国民经济各部门中，几乎都有冲压加工生产，它不仅与整个机械行业密切相关，而且与人们的生活紧密相连。

冲压工艺与冲压设备正在不断地发展，特别是精密冲压。高速冲压、多工位自动冲压以及液压成形、超塑性冲压等各种冲压工艺的迅速发展，把冲压的技术水平提高到了一个新高度。新型模具材料的采用和钢结合金、硬质合金模具的推广，模具各种表面处理技术的发展，冲压设备和模具结构的改善及精度的提高，显著地延长了模具的寿命和扩大了冲压加工的工艺范围。

由于冲压工艺具有生产效率高、质量稳定、成本低以及可加工复杂形状工件等一系列优点，在机械、汽车、轻工、国防、电机电器、家用电器，以及日常生活用品等行业应用非常广泛，占有十分重要的地位。随着工业产品的不断发展和生产技术水平的不断提高，冲压模具作为个部门的重要基础工艺装备将起到越来越大的作用。

2 工件的冲压工艺分析

本次毕业设计的冲压件是摩托车油箱注油口冲压件的生产过程的设计。该工件是一个带凸缘的筒形件，在 53mm的内孔中，用来注油要求有较高的光洁度和相对的位置精度。除了要保证它的公差外还要保证它的高度及其孔内的圆角半径R5mm。

从以上对摩托车油箱注油口的形状分析当中不难看出，它需要经过落料，拉深，冲预制孔，翻边，修边等冲压工序，但它需要几次拉深，冲预制孔、翻边尺寸如何计算以及冲侧孔应该采用哪种方式和如何布置等成为本次设计的重点和难点。本次设计的模具精度并不需要很高，达到IT10-IT9均可满足要求。工件图见图2-1。

图2-1 摩托车油箱注油口工件图

3 零件冲压工艺方案的确定

3.1 工件孔冲制的方案

此件虽然是一般带凸缘拉深件，但加工底部 53mm孔可以有多种方案：

方案一：拉深后再车去底部

方案二：拉深后再冲去底部

方案三：拉深后冲预制孔再翻边

a 落料、拉深复合，再冲孔、翻边复合

b 落料、拉深、冲孔复合，再翻边

在上述三种加工方案中，采用第一种方案，工件的质量较高，但生产率低，而且费料。在工件底部要求不高的情况下，不适宜采用。第二种方案需要增加整形工序，而且质量不易保证。采用第三种方案中，a方案冲孔、翻边复合将使翻边凸模的厚度太薄，加工较麻烦，而且可能造成强度不够等缺点。b可以避免a中的缺点且生产率高，而且省料。另外，按工件使用情况翻边工序完全可以保证工件技术要求。所以采用第三种方案中的b较合理。

3.2 计算毛坯尺寸

在计算毛坯尺寸前，需要先确定翻边前的半成品的形状和尺寸。孔 53的高度太大，不能用翻边的办法全部都制造出来，而是一部分要靠拉深形成的。

翻边高度具体计算如下：

将直径D=54mm，翻边圆角半径r=5mm，板料厚度t=1.0mm带入翻边系数公式得：

K =1- （H-0.43r-0.72t）=1- (26-0.43×6-0.72×1)=0.16

则预制孔径d=0.16×54=8.6

从表6-5查得翻边系数K =0.51（采用平底凸模冲制底孔），即计算翻边系数大于
