某轴盖零件复合模设计[毕业论文+CAD图纸]

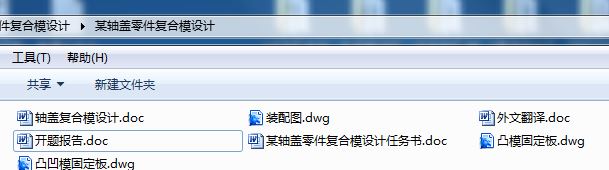

模具设计毕业论文：某轴盖零件复合模设计含论文，CAD图纸，开题报告，翻译，任务书

某轴盖零件复合模设计[毕业论文+CAD图纸]

摘要

本设计分析了轴盖零件的结构工艺性，提出了合理的成型工艺。确定合理的冲压工艺方案，零件冲压成形的方向和模具结构，并进行了工艺参数的计算，且对模具的设计、工作过程、装配、调试工艺作了阐述。该次设计需要设计复合摸来完成此工件的加工，采用复合模一次压制成型。

该工艺特点是首先进行落料，再冲孔，最后翻边成形 。采用这种方法加工的工件外观乎整、毛刺小、产品质量较高，而且大大提高了生产效率。在设计过程充分利用了各种可以利用的方式，同时在反复的思考中不断深化对各种理论知识的理解。

关键词：翻边模 模具结构 工艺 成形

Abstract

the structural technique of shaft cup accessory is analyzed. And the proper forming technique is proposed. The stamping process scheme was determined, have carried on the calculation of the craft parameter, ascertain it’s punching forming direction and die structure, die design, working process, and technique for assembly and adjustment are discussed.
Keywords: flanging die mold structure technological process shaping

目 录

前言
一、冲压工艺分析………………………………………………………5
1.1冲压件的工艺分析………………………………………………………………5
1.2工艺方案的确定 ………………………………………………………5
二、工艺参数的计算……………………………………………………7
2.1毛坯的尺寸计算…………………………………………………………………7
2.2排样及材料利用率的计算………………………………………………………8
2.3各部分工艺力的计算……………………………………………………………8
2.4计算压力中心…………………………………………………………………9
2.5主要工作部分尺寸计算………………………………………………………9
2.5.1冲孔刃口尺寸计算…………………………………………………………9
2.5.2落料刃口尺寸的计算………………………………………………………10
2.5.3翻边的工作部分尺寸计算…………………………………………………10
2.6冲压设备的选择……………………………………………………11
三、模具总体结构的设计……………………………………………14
3.1绘制模具总体结构草图………………………………………………………14
3.2模具结构的设计，确定结构件的形式………………………………………14
3.3模架的选择……………………………………………………………………17
3.4模架的动作过程……………………………………………………17
四、模具主要零件结构设计的分析………………………………18
4.1冲孔凸模设计…………………………………………………………………18
4.2落料凹模的设计………………………………………………………………19
4.3凸、凹模的设计…………………………………………………………………20
五、模具图样设计……………………………………………………21
5.1绘制模具总图…………………………………………………………………21
5.2绘制非标零件图………………………………………………………………21
六、模具装配与调试…………………………………………………31
七、总结………………………………………………………………44
八、参考文献…………………………………………………………45

前言

在冲压生产中，常常将几个单工序冲压过程集中在一副模具中完成，这种在压力机的一次工作行程中，在一副模具的同一工位同时完成两种或两种以上基本工序的模具就称为复合模具。

冷冲压是一种先进的金属加工方法，与其它加工方法(切削)比较，它有以下特点：

1)它是无屑加工 被加工的金属在再结晶温度以下产生塑性变形．不产生切屑，变形中金属产生加工硬化。

2)所用设备是冲床 冲床供给变形所需的力。

3)所用的工具是各种形式的冲模 冲模对材料塑性变形加以约束，并直接使材料变成所需的零件。

4)所用的原材料多为金属和非金属的板料。

冷冲压与其它加工方法比较，在技术上、经济上有许多优点：

1）在压床简单冲压下．能得到形状复杂的零件．而这些零件用其它的方法是不可能或者很难得到的。如汽车驾驶室的车门、顶盖和翼子
