微电机转子冲片模具设计[毕业论文+CAD图纸]

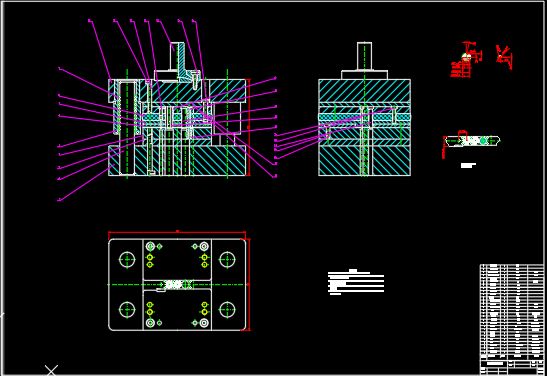

模具设计毕业论文：微电机转子冲片模具设计含论文，CAD图纸

目     录

一、        设计任务书………………………………………………… (2)

二、        零件的工艺分析………………………………………… (3)

三、        冲压力计算及设备选择………………………………… (5)

四、        压力中心计算…………………………………… (6)

五、        模具结构草图………………………………………… (8)

六、        凹模的外形尺寸确定…………………………… (9)

七、        冲裁间隙的确定……………………………………… (10)

八、        毛坯尺寸计算………………………………… (10)

九、        卸料装置的选用 …………………………………… (14)

十、        材料利用率的计算………………………………………(15)

十一、模具零件设计 ………………………………………… (16)

十二、设备校核　…………………………………………… (29)

十三、总结…………………………………………………（31）

十四、参考资料……………………………………………（32）

第一章  设计任务书

毕业设计（论文）内容及要求：

一、设计内容：

1、绘制产品零件图。

2、绘制模具装配图。

3、绘制整套模具零件图。

4、编写设计说明书。

二、生产纲领：

大批量生产。

三、设计要求：

1、模具结构设计合理，工艺性好。设计计算正确，参数选用合理。

2、模具绘图布局合理，视图完整、清晰，各项内容符合规范。

3、模具装配图必须采用CAD绘制并打印。

4、绘制全套模具零件图，无后续加工的标准件除外。

5、设计说明书内容完整，分析透彻，语言流畅，参考资料应注明出处。数字在10000~15000之间。

6、 图纸：装配图一份（零号纸）、全套零件图（不需要后续加工的标准件除外），总量在2张零号纸以上。

7、 图纸和说明书打印并交电子档案，资料收集后要刻录存档。

第二章 零件的工艺性分析

零件图如下所示：

零件图

1、形状：

微电机转子冲片由中心孔Φ3.238mm、周围由12个冲槽一个R0.5mm的圆弧组成，而其零件总大小为Φ15.98mm，厚度为0.2mm，因此知道其零件较为复杂。

2、尺寸：

该零件尺寸最大直径为Φ15.98mm，而其零件上的各孔、各槽的尺寸小，因此看其尺寸而言，尺寸精度要求高。所以按要求取其精度等级为IT9级。

3、冲孔、冲槽时工艺：

零件图上中心孔直径为Φ3.238mm，考虑到凸模强度限制，孔的尺寸不宜过小，其数值与孔的形状、材料的机械性能、材料的厚度等有关。

冲槽时，两个孔与孔之间的距离受模具强度和冲裁件质量的限制，其值不能过小，宜取a≥2t。而零件图上的冲槽之间距离为11.05mm,较合适其强度和质量要求。

4、表面质量：

做为微电机转子冲片，其平面度、同轴度要求高；从零件上所注的公差，则其质量要求高。

5、材料性能：

本零件所给的材料为Ni50坡莫合金，其硬度很高，近似于高碳钢。则高碳钢的抗拉强度在300~600Mpa之间。

6、制定冲压工艺方案：

由零件图及零件图中的工艺要求，制定冲压工艺方案如下：

本零件的冲压方案有一下几种：（1）、本零件可以设计为一套复合模，即冲孔——冲槽——落料复合模。

（2）、本零件可以设计为一套连续模，即第一工位为冲中心孔和两个导正孔；

第二工位为冲槽工位；第三工位为空工位；第四工位为落料工位；第五工位为空工位。

在依据其零件工艺要求、材料的利用率以及模架的设计方案和加工要求而选用连续模。

同时根据其精度分析如下：

（1）、本零件采用高精度的滚动导向连续冲裁，且模架为四导柱模架。

（2）、本零件采用条料送进。

（3）、模具中的定位采用侧刃定距。
