电动车遮雨外壳冲压模设计[毕业论文+CAD图纸]

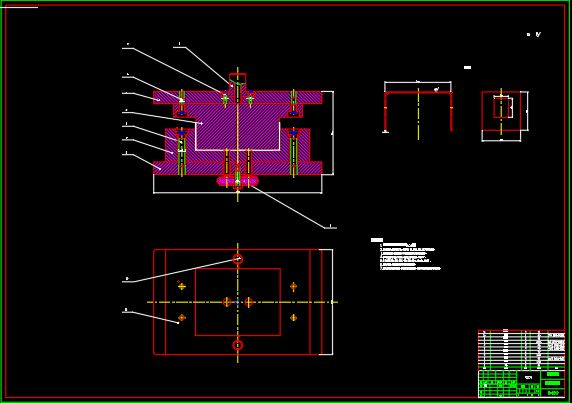

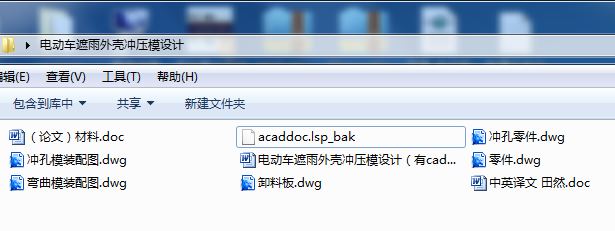

冲压模具设计毕业论文：电动车遮雨外壳冲压模设计含论文，CAD图纸

电动车遮雨外壳冲压模设计[毕业论文+CAD图纸]

摘 要

本设计进行了落料、冲孔连续模的设计。文中简要概述了冲压模具目前的发展状况和趋势。对产品进行了详细工艺分析和工艺方案的确定。按照冲压模具设计的一般步骤，计算并设计了本套模具上的主要零部件，如：凸模、凹模、凸模固定板、垫板、凹模固定板、卸料板、导尺、挡料销、导正销等。模架采用标准模架，选用了合适的冲压设备。设计中对工作零件和压力机规格均进行了必要的校核计算。此外，本模具采用始用挡料销和钩形挡料销挡料。模具的冲孔和落料凸模分别用不同的固定板固定，便于调整间隙；冲孔凹模和落料凹模则采用整体固定板固定。

关键词 ：冲压模具；标准模架；冲压设备；校核；冲孔；落料

ABSTRACT

This design contains blanking, punching mould and continuous mode design. This paper summarizes the stamping mould development status and trends .We perform an detailed process analysis and make sure the scheme process. According to the general procedure of stamping mould design, it calculates and designs the main component of this mould, such as the punch, hollowing block, punch plate, pad , retainer plate , stripper plate, lead-ruler ,stop pin , pilot pin and so on. Formwork uses standard module and chooses a suitable .This design conducts necessary check and calculation for the press equipment and working elements. In addition, this mould uses stop pin and stop pin of hook type to block material. Punching and blanking punch of the mould are respectively fixed different fixed plates, which are convenient for adjust clearance. Punching and .blanking hollowing block use overall fixed plate to fix.

Key words: stamping tool; standard module; press equipment; check; punching blanking

目 录

1、 引言 4
2、 零件简介 10
3、 冲压件工艺分析 11
3.1 冲压工艺介绍 11
3.2 冲压成型理论 11
3.3 冲压的工艺种类 12
3.4 零件冲压工艺分析 13
4、工艺方案及模具结构类型 14
5、冲孔落料模模具设计计算 15
5.1 排样 15
5.1.1 确定搭边值 15
5.1.2 条料宽度和步距 15
5.2 计算总压力 15
5.3 确定压力中心 15
5.4 冲模刃口尺寸计算及公差的计算 15
5.5 工件零件结构尺寸 16
5.6 其定模具零件结构 17
5.7 冲床的选定 17
5.8 模具的零件图和总装配图 18
5.9 模具主要零件的加工工艺过程 18
6、弯曲模模具设计计算 22
6.1 弯曲件的最小弯曲半径 22
6.2 弯曲变形区的应力、应变分析 22
6.3 弯曲时的应力和弯矩 22
6.4 弯曲件毛坯尺寸计算 22
6.5 自由弯曲力的计算 23
6.6 校正弯曲时弯曲力计算 23
6.7 顶件力和压料力的计算 23
6.8 压力机公称压力的确定 23
6.9 凸模圆角半径 23
6.10 凹模圆角半径 23
6.11 凹模工作部分深度 23
6.12 凹凸模间隙 23
6.13 凹模和凸模的横向尺寸及制造公差 24
6.14 其他模具零件结构尺寸 25
6.15 模具主要零件的加工工艺过程 25
6.16 模具的零件图和总装配图 26
7 辅助零件的选用 27
7.1 导向零件的选用 27
7.2 模柄的选用 27
7.3 推件、顶件装置 27
7.4 定位装置 27
总结 29
参考文献 30
致 谢 32

1、引言

冷冲压又称板料冲压，是压力加工中的先进方法之一。它是在常温下利用冲模在压力机上对材料施加压力，使其产生分离或变形，从而获得一定形状、尺寸和性能的零件的加工方法，而冷冲模则是冷冲压加工中所用的工艺装备。

冲模是将材料（金属或非金属）批量加工成所需冲件的专用工具。冲模在冲压中至关重要，没有符合要求的冲模，批量冲压生产就难以进行；没有先进的冲模，先进的冲压工艺就无法实现。冲压工艺与模具、冲压设备和冲压材料构成冲压加工的三要素，只有它们相互结合才能得出冲压件

在现代工业生产中，模具是生产各种产品的重要工艺装备。80年代以来，在国家产业政策和与之配套的一系列国家经济政策的支持和引导下，我国模具工业发展迅速。采用模具生产零部件，具有生产效率高、质量好、成本低、节约能源和原材料等一系列有点，在铸造、锻造、冲压、塑料、橡胶、玻璃、粉末冶金、陶瓷制品等生产行业中得到了广泛的应用，成为当代工业生产的重要手段和工艺发展方向。模具工业对国民经济和社会发展，起着越来越重要的作用。模具制造水平的高低，也成为了衡量一个国家机械制造水平的作用标志之一。

在模具工业中，冲压模具占有重要的比重。从模具角度看，模具是现代制造业中不可或缺的装备，发达国家的模具总产值，早已超过了工作母机（机床）的总产值，其中为冲压工艺服务的冲模约占模具总量的40％。据有关文献介绍，冲压方法的增值率达到原材料的3～12倍，具有明显的综合技术经济优势。

以冲压方法为主制造的零件，比较有代表性且与人们日常生活密切相关的有汽车覆盖件、搪瓷和不锈钢器皿、各种家用电器的外壳等，它们带来了产品层出不穷的外观变化。冲压方法也能制造不少产品内部的某些零件，甚至是关键零件，如链轮、汽车大梁、支架等。在制件尺寸大小、制件复杂程度、等方面，冲压方法都有非常大的适用范围。冲模在很大范围内涵盖了其它模具（冷锻模、塑料模、压铸模、粉末冶金模等）的共同内容，所以掌握冲模技术，对了解其它类模具业很有帮助。

现代模具工业有“不衰亡工业”之称。世界模具市场总体上供不应求，市场需求量维持在700亿至850亿美元，同时，我国的模具产业也迎来了新一轮的发展机遇。近几年，我国模具产业总产值保持15%的年增长率（据不完全统计，2005年国内模具进口总值达到700多亿，同时，有近250个亿的出口），到2007年模具产值预计为700亿元，模具及模具标准件出口将从现在的每年9000多万美元增长到2006年的2亿美元左右。单就汽车产业而言，一个型号的汽车所需模具达几千副，价值上亿元，而当汽车更换车型时约有80%的模具需要更换。2005年我国汽车产销量均突破550万辆，预计2007年产销量各突破700万辆，轿车产量将达到300万辆。另外，电子和通讯产品对模具的需求也非常大，在发达国家往往占到模具市场总量的20%之多。目前，中国17000多个模具生产厂点，从业人数约50多万。1999年中国模具工业总产值已达245亿元人民币。工业总产值中企业自产自用的约占三分之二，作为商品销售的约占三分之一。在模具工业的总产值中，冲压模具约占50%，塑料模具约占33%，压铸模具约占6%，其它各类模具约占11%。
模具的发展是体现一个国家现代化水平高低的一个重要标志，就我国而言，经过了这几十年曲折的发展，模具行业也初具规模，从当初只能靠进口到现在部分进口已经跨了一大步，但还有一些精密的
