四缸柴油机曲轴工艺工装设计[毕业论文+CAD图纸]

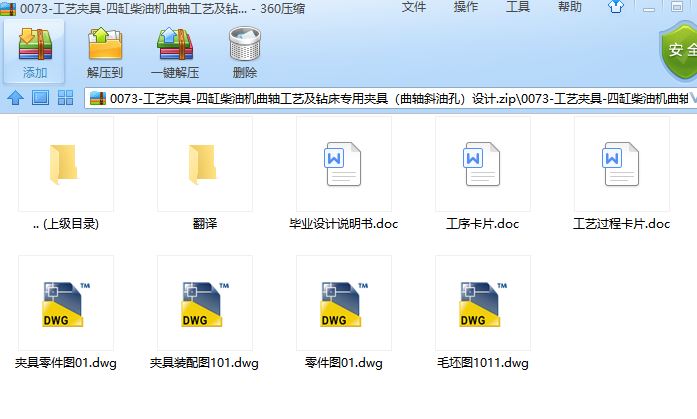

机加工工艺毕业设计课题:四缸柴油机曲轴工艺工装设计含毕业论文、CAD图纸、工艺卡片、英文文献翻译

摘 要

在这次毕业设计中，进行了曲轴的测绘及根据实物模型了解曲轴的外型和曲轴斜油孔的位置结构。本设计为四缸柴油机曲轴工艺工装设计：绘制曲轴零件图、确定加工方法、制定加工工艺、编制加工工序卡、曲轴斜油孔加工的工装设计。
曲轴由轴颈和轴柄构成。

曲轴是受冲击载荷、传递动力的重要零件，在五大件中最难以保证加工质量。由于曲轴工作条件恶劣，因此对曲轴材质以及毛坯加工技术、精度、表面粗糙度、热处理和表面强化、动平衡等要求都十分严格。如果其中任何一个环节质量没有得到保证，则可严重影响曲轴的使用寿命和整机的可靠性。
曲轴材质有球墨铸铁和钢两类。由于球墨铸铁的切削性能良好，可获得较理想的结构形状，并且和钢质曲轴一样可以进行各种热处理和表面强化处理来提高曲轴的抗疲劳强度、硬度和耐磨性。球墨铸铁曲轴成本只有调质钢曲轴成本的1/3左右，所以球墨铸铁曲轴在国内外得到了广泛应用。

关键词：曲轴 斜油孔 工装设计 可靠 疲劳强度 球墨铸铁

ABSTRACT

In this graduation project, has carried on the crank mapping and the basis working model understands the crank the outlook and the tune axle tilt oil hole position structure.This design is four cylinder diesel engine crank craft work clothes design: Plan crank detail drawing, determination processing method, formulation processing craft, establishment processing travel chart, tune axle tilt oil hole processing work clothes design.

The crank constitutes by the journal and the axis handle.

The crank is in the engine withstands the impact load, the transmission power important components, guarantees the processing quality most with difficulty in the engine five big-ticket items.Because the crank working condition is bad, therefore to the crank material quality as well as the semifinished materials processing technology, the precision, the surface roughness, the heat treatment and the surface strengthens, requests and so on transient equilibrium extremely is all strict.If any link quality has not obtained the guarantee, then may affect the crank seriously the service life and the complete machine reliability.

The crank material quality has the modular cast iron and the steel two kinds.Because the modular cast iron cutting value is good, may obtain the ideal structure shape, and may carry on each kind of heat treatment and superficial strengthening processing equally with the steel crank enhances the crank the anti-fatigue strength, degree of hardness and the resistance to wear.Modular cast iron crank cost only then about quenched and tempered steel crank cost 1/3, therefore the modular cast iron crank in domestic and foreign obtained the widespread application.

Key word: Cranks Slanting oil holes Work clothes designs Reliability Fatigue strength Modular cast irons.

目 录

中文摘要 Ⅰ
英文摘要 .............Ⅱ
第1章 设计的相关知识 ...............1
1.1 毕业设计的目的、要求和内容 1
1.1.1 毕业设计的目的 1
1.1.2 毕业设计的基本要求及主要内容 1
1.2 毕业设计的步骤 2
1.2.1机械加工工艺规程设计 2
第二章 零件的分析 3
2.1 零件的作用及分析 3
2.2 曲轴的制造技术及工艺进展 ....3
2.2.1 曲轴的毛坯制造技术 ..........................3
2.2.2 机械加工技术 ......................................4
2.2.3 热处理和表面强化处理技术 ..............4
第三章 零件的工艺路线及加工工艺 .....5
3.1拟定工艺路线应注意的事项 ...................5
3.2 零件的工艺路线 ......................................6
3.2.1 基准的选择 ...........................................6
3.2.2 曲轴工艺路线内容 ...............................6
3.2.3 零件加工工序内容 ...............................7
第四章 专用夹具设计及撰写说明 ...........35
4.1 专用夹具设计 ..........................................35
4.1.1 设计说明 ..............................................35
4.1.2 夹具设计分析 ......................................35
4.2 撰写说明书应注意的事项 ......................36
第五章 结 论 ................................................37
参考文献 ............................................38
致 谢 ..............................................39

第一章 设计的相关知识

1.1 毕业设计的目的、要求和内容

了解毕业设计的目的和要求能知道设计的重要性。按照要求做好设计，使自己有一个做设计的好计划，从而把设计做得更加的成功完美。

1.1.1 毕业设计的目的。

机械制造工艺与机床夹具毕业设计是机械制造工艺与机床夹具课程教学的一个不可或缺的辅助环节。它是学生全面地综合运用本课程及其有关先修课程的理论和实践知识进行加工工艺及夹具结构设计的一次重要实践。它对于培养学生编制机械加工工艺规程和机床夹具设计的能力，为以后搞好毕业设计和去工厂从事工艺与夹具设计具有十分重要的意义。本课程设计的目的在于：

1. 培养学生综合运用机械制造工艺学及相关专业课程（工程材料与热处理、机械设计、互换性与测量技术、金属切削加工及装备等）的理论知识，结合金工实习、生产实习中学到的实践知识，独立地分析和解决机械加工艺问题，初步具备设计一个中等复杂程度零件的工艺规程的能力。

2. 能根据被加工零件的技术要求，运用夹具设计的基本原理和方法，学会拟订夹具设计方案，完成夹具结构设计，初步具备设计保证加工质量的高效、省力、经济合理的专用夹具的能力。

3. 培养学生熟悉和应用有关手册、标准、图表等技术资料的能力，指导学生分析零件加工的技术要求和本企业具备的加工条件，掌握从事工艺设计的方法和步骤。

4. 进一步培养学生机械制图、设计计算、结构设计和编写技术文件等的基本技能。

5. 培养学生耐心细致、科学分析、周密思考、吃苦耐劳的良好习惯。

6. 培养学生解决工艺问题的能力，为学生今后进工厂从事工艺与夹具设计打下良好的基础。

1.1.2 毕业设计的基本要求及主要内容。

本毕业设计要求就一个中等复杂程度的零件编制一套机械加工工艺规程，按教师指定的某加工工序设计一副专用夹具，并撰写设计说明书。学生应在教师的指导下，认真地、有计划地、独立按时完成设计任务。学生对待自己的设计任务必须如同在工厂接受设计任务一样，对于自己所作的技术方案、数据选择和计算结果必须高度负责，注意理论与实践相结合，以期使整个设计在技术上是先进的、在经济上是合理的、在生产中是可行的。

1.基本设计参数：

①490型柴油机。

②生产方式：批量生产

2.主要内容及基本要求

①测绘柴油机曲轴的总成图和零件图。

②确定加工方法，制定加工工艺，编制加工工序卡。

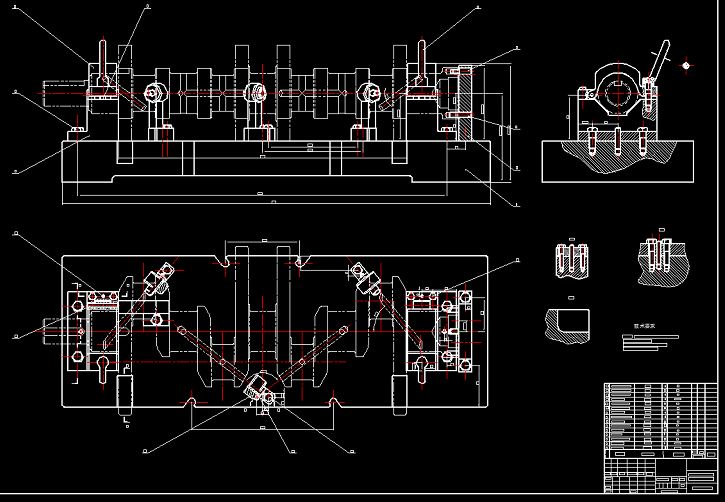

③进行曲轴斜油孔加工的工装设计。

④编写设计说明书。

3.指定查阅的主要参考文献及说明

①《机械制造工艺手册》

②《机械制造技术基础》

③《机械制造装备》

④《夹具设计》

1.2 毕业设计的步骤

1.2.1 机械加工工艺规程设计

（1）．分析、研究零件图（或实物），进行结构工艺性审查。

（2）．根据生产纲领和生产类型，确定工艺的基本特征。

生产纲领和生产类型不同，产品零件的制造工艺、所用设备及工艺装备、对工人的技术要求、采取的技术措施和要求达到的技术经济效果也会不同。

（3）．确定毛坯的类型和制造方法，绘制毛坯图。

（4）．拟定工艺路线。

（5）．机械加工工序设计。

（6）．技术经济分析。

（7）．校核 。
