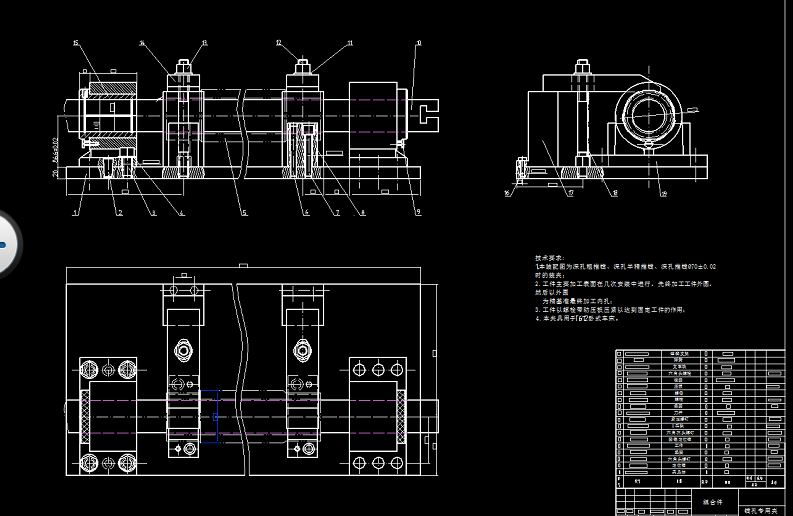

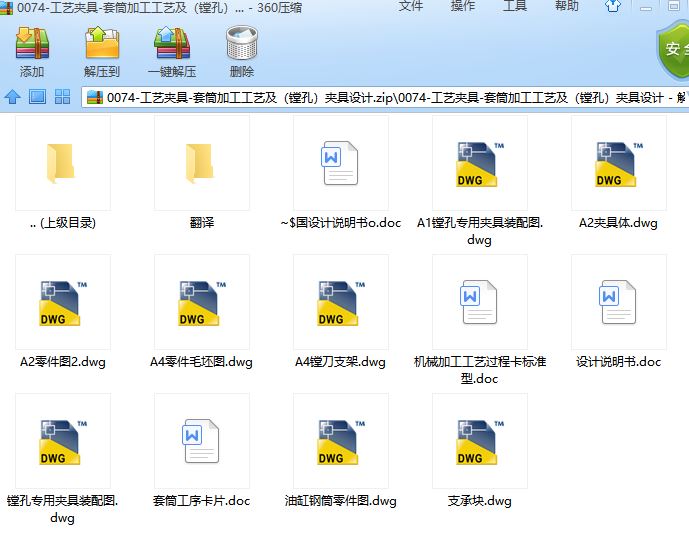

机加工毕业设计课题:套筒加工工艺及夹具设计含毕业论文、工艺卡片、CAD图纸、英文文献翻译

套筒加工工艺及夹具设计[毕业论文+CAD图纸]

中文摘要

零件的加工工艺编制，在机械加工中占有非常重要的地位，零件工艺编制得合不合理，这直接关系到零件最终能否达到质量要求；夹具的设计也是不可缺少的一部分，它关系到能否提高其加工效率的问题。因此这两者在机械加工行业中是至关重要的环节。

套筒零件的主要加工表面为孔和外圆表面。外圆表面加工根据精度要要求可选择车削和磨削。孔加工方法的选择比较复杂，需要考虑零件的结构特点、孔径大小、长径比、精度和粗糙度要求以及生产规模等各种因素。对于精度要求较高的孔往往还要采用几种不同的方法顺次进行加工。本次设计的油缸，为保证孔的精度和表面质量将先后经过粗镗、半精镗、精镗和滚压等四道工序加工。

在机床上对零件进行机械加工时，为保证工件加工精度，首先要保证工件在机床上占有正确的位置，然后通过夹紧机构使工件在正确位置上固定不动，这一任务就是由机床夹具完成。对于单件、小批量生产，应尽量使用通用夹具，这样可以降低工件的生产成本。但是由于通用夹具适用各种工件的装夹，所以夹紧时往往比较费时间，并且操作复杂，生产效率低，也难以保证加工精度，为此需设计专用夹具。

关键词：工艺设计、基准选择、切削用量、定位误差

ABSTRCT

Is the components craft establishment, holds the very important status in the machine-finishing, the components craft establishes reasonable, whether do this direct relation components achieve the quality requirement finally; Jig's design is also an essential part, whether does it relate raises its processing efficiency the question. Therefore this both in the machine-finishing profession are the important links.

Sleeve components main processing surface for hole and outer annulus surface. The outer annulus face work needs to request according to the precision to be possible to choose the turning and the grinding. The hole processing method's choice is quite complex, needs to consider the components the unique feature, the aperture size, the length to diameter ratio, the precision and roughness request as well as the scale of production and so on each kind of factor. Often must use several different methods regarding the accuracy requirement high hole to carry on the processing in order. This design's cylinder, will pass through half finished boring, the finished boring, the fine articulation and the trundle successively for the guarantee hole's precision and the surface quality and so on four working procedure processings

When the engine bed carries on the machine-finishing to the components, is guaranteed that the work piece working accuracy, first needs to guarantee the work piece holds the correct position on the engine bed, then causes the work piece in the correct position through the clamp organization fixed motionless, this duty is completes by the engine bed jig. Regarding the single unit, the small batch production, should use the universal jig as far as possible, like this may reduce the work piece the production cost. But because the universal jig is suitable each kind of work piece the attire to clamp, therefore time clamp often compares spends the time, and operates complex, the production efficiency is low, also guarantees the working accuracy with difficulty, for this reason must design the unit clamp.

Key word: Craft, datum, cutting specifications, localization datum, position error.

目录

中文摘要 Ⅰ
英文摘要 Ⅱ
概述 1
第一章 零件的分析 3
1.1 零件的作用 3
1.2 零件的工艺分析 3
1.2.1 加工方法的选择 3
1.2.2 保证套筒表面位置精度的方法 3
1.2.3 防止套筒变形的工艺措施 4
第二章 工艺规程的设计 5
2.1 确定毛坯的制造形式 5
2.2 基准的选择 5
2.2.1 粗基准的选择 5
2.2.2 精基准的选择 5
2.3 制定工艺路线 5
2.4 机械加工余量、工序尺寸及毛坯的确定 6
2.5 确定切削用量及基本工时 8
2.5.1工序1 配料（35钢） 8
2.5.2工序2 车 8
2.5.3工序3 深孔推镗 14
2.5.4工序4 滚压孔 16
2.5.5工序5 车 16
2.5.6 工序6 检查 19
第三章 夹具设计 20
3.1 概述 20
3.2 镗床夹具设计要则 20
3.3 夹具设计 .20
3.3.1 问题的提出. . 20
3.3.2 镗套的结构 . 21
3.3.3 镗套的布置形式 . 21
3.3.4 镗杆 22
3.3.5 支架与底座. 23
3.3.6 镗套与镗杆以及衬套等的配合选择.23
3.3.7 定位机构设计28
3.3.8 夹紧机构的设计.28
3.4 夹具工作原理及动作说明.25
第四章 结论 26
设计体会 27
参考文献 28
致谢 29
附录 30

概述

一、套筒零件的功用和结构特点

套筒零件是机械加工中经常碰到的一种零件，它的应用范围很广。例如：支承旋转轴的各种形式的轴承、夹具上的导向套、内燃机的汽缸套以及液压系统中的油缸等。

机器中的套筒零件起支承或导向作用。由于功用不同，套筒零件的结构和尺寸有很大的差别，但结构上仍有共同的特点：零件的主要表面为不同轴度要求较高的内、外旋转表面；零件壁的厚度较薄：零件的长度一般大于直径等。

二、套筒零件的技术要求

套筒零件的主要表面是内孔和外圆，其主要技术要求如下：

1、内孔

内孔是套筒零件起支承作用或导向作用最主要的表面，它通常与运动着的轴、刀具或活塞相配合。内孔直径的尺寸精度一般为2级，精密轴套有时取1级，油缸由于与其相配的活塞上有密封圈，故要求较低。
内孔的形状精度，一般应控制在孔径公差以内，有些精密轴套控制在孔径公差的，甚至更严。对于长的套筒除了圆柱度和同轴度外，还应注意孔轴线直线度的要求。

为保证零件的功能和提高其耐磨性，内孔表面粗糙度一般为，有的高达以上。

2、外圆

外圆表面一般是套筒零件的支承表面，常以静配合或过渡配合同箱体或机架沙锅内的孔相连接。外径的尺寸精度通常为2~3级；形状精度控制在外径公差以内；粗糙度一般为。

1）内外圆之间的同轴度

当内径的最终加工系将套筒装入机座后进行时，套筒内外圆间的同轴度要求较低；如果最终加工是在装配前完成时要求较高，一般为0.01~0.05mm。

2）孔轴线与端面的垂直度

套筒的端面（包括凸缘端面）如工作中承受轴向载荷，或虽不承受载荷但加工中是作为定位面时，与孔轴线的垂直度要求较高，一般为0.02~0.05mm。

三、套筒零件的材料与毛坯

套筒零件一般都是用钢、铸铁、青铜或黄铜等材料制成。有些滑动轴承采用双金属机构，即用离心铸造法在钢或铸铁套的内壁上浇注巴氏合金等轴承合金材料，这样既可节省贵重的有色金属，又能提高轴承的寿命。

套筒零件的毛坯选择与其材料、结构和尺寸等因素有关。孔径较小（如d<20mm）的套筒一般选择热轧或冷拉棒料，也可以采用实心铸件。孔径较大时，采用无逢钢管或带孔的铸件和锻件。大量生产时可以采用冷挤压和粉末冶金等先进的毛坯制造工艺，既提高生产率又节约金属材料。
