液压升降工作台的设计与制作[毕业论文+开题报告+英文翻译]

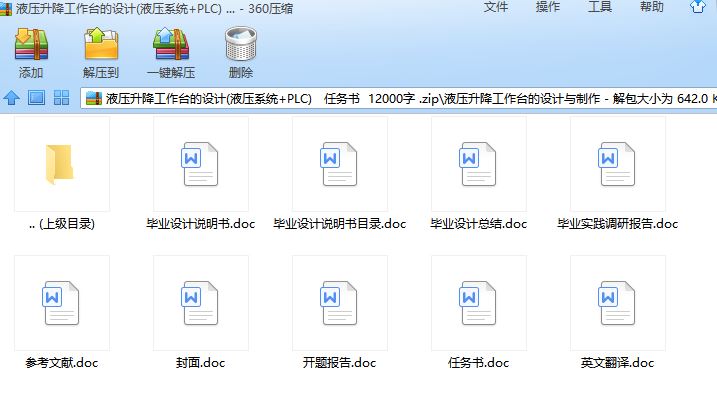

机电毕业设计课题:液压升降工作台的设计与制作含毕业论文、开题报告、任务书、调研报告、英文文献翻译

液压升降工作台的设计与制作[毕业论文+开题报告+英文翻译]

目录

1 引言……………………………………………………………………………………14
2 液压系统的概述………………………………………………………………………14
2.1 液压系统的简介………………………………………………………………14
2.2 液压传动………………………………………………………………………14
2.3 液压油…………………………………………………………………………15
2.4 液压系统对液压油的基本要求………………………………………………15
2.5 液压系统的分类………………………………………………………………15
2.6 液压系统的设计步骤与设计要求……………………………………………16
2.7 液压分析原理框图……………………………………………………………17
3 PLC部分的概述………………………………………………………………………17
3.1 PLC的基本概念………………………………………………………………17
3.2 PLC的基本结构………………………………………………………………17
3.3 PLC的工作原理………………………………………………………………18
3.4 编程设备………………………………………………………………………18
3.5 系统设计的基本步骤…………………………………………………………19
3.5.1 系统设计的主要内容…………………………………………………19
3.5.2 系统设计的基本步骤…………………………………………………19
3.6 控制系统设计的流程图………………………………………………………21
3.7 PLC 硬件系统设计……………………………………………………………22
3.8 编程……………………………………………………………………………23
3.9 PLC软件系统设计的步骤………………………………………………… 24
4 液压升降工作台的硬件设计和软件设计……………………………………………25
4.1 液压升降机的硬件设计………………………………………………………25
4.2 液压升降台的软件设计………………………………………………………26
5 附录……………………………………………………………………………………34
6 参考文献………………………………………………………………………………41

摘要

液压升降平台具有载重量大，结构坚固，升降平稳，操作简单，维护方便等特点。适用于工厂，仓库，车站，搬运的场所等。这篇论文介绍了液压升降平台的液压系统和工作特性。具有结构紧凑、安装维护方便、利于实现典型液压系统的集成化和标准化等优点。
关键词：液压升降平台 液压系统 可编程控制器

1 引言：

液压升降工作台在小型的工厂里实用性很广，它的整个工艺流程是建立在液压系统，电器控制，PLC的控制的基础上的，通过液压系统的的动力装置，结合PLC的过程控制，实现在电器柜的操作面板上的简单操作，整个的一个系统实用，简单，方便，易于操作。在现代化工业生产中，可以结合现代控制技术的其他设备发挥更大的作用，其在现代化生产中占有举足轻重的作用。

2 液压系统的概述

2．1 液压系统的简介

一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、无件和液压油。
动力元件的作用是将原动机的机械能转换成液体的压力能，指液压系统中的油泵，它向整个液压系统提供

动力。液压泵的结构形式一般有齿轮泵、叶片泵和柱塞泵。

执行元件(如液压缸和液压马达)的作用是将液体的压力能转换为机械能，驱动负载作直线往复运动或回转运动。

控制元件(即各种液压阀)在液压系统中控制和调节液体的压力、流量和方向。根据控制功能的不同，液压阀可分为村力控制阀、流量控制阀和方向控制阀。压力控制阀又分为益流阀(安全阀)、减压阀、顺序阀、压力继电器等；流量控制阀包括节流阀、调整阀、分流集流阀等；方向控制阀包括单向阀、液控单向阀、梭阀、换向阀等。根据控制方式不同，液压阀可分为开关式控制阀、定值控制阀和比例控制阀。
辅助元件包括油箱、滤油器、油管及管接头、密封圈、压力表、油位油温计等。

液压油是液压系统中传递能量的工作介质，有各种矿物油、乳化液和合成型液压油等几大类。
