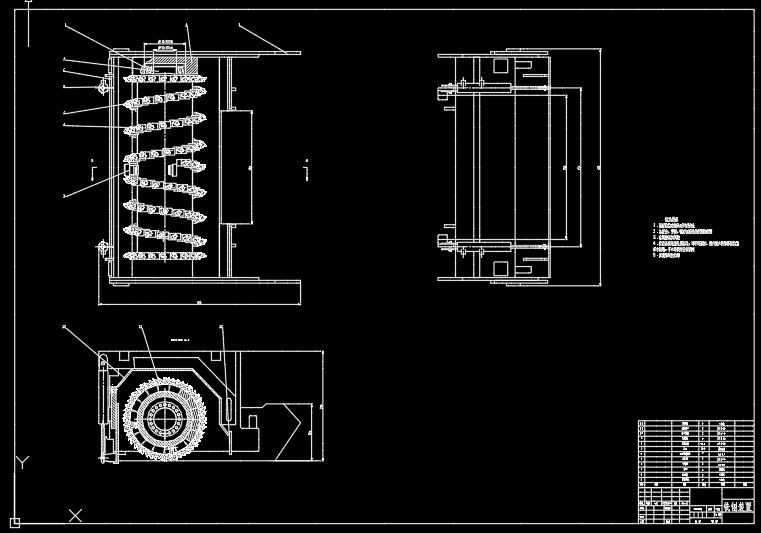

铣刨机液压及控制系统设计[毕业论文+CAD图纸]

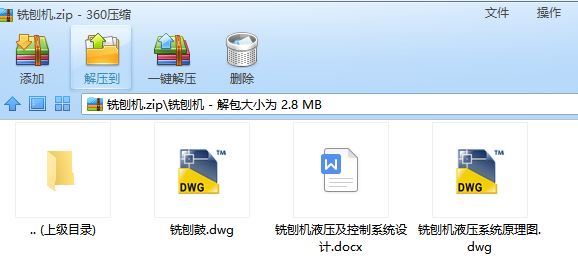

养路机械毕业设计论文:铣刨机液压及控制系统设计含毕业论文、CAD图纸

铣刨机液压及控制系统设计[毕业论文+CAD图纸]

摘 要

随着高等级公路建设突飞猛进，大规模的机械化养护时代已经到来。作为路面养护和再生设备的主要机种之一的路面铣刨机正越来越引起道路养护专家和施工单位的关注。
本设计说明书包括了小型铣刨机介绍，总体方案比较，液压系统，液压元件的选型和控制系统做了简单介绍。

关键词：铣刨机，液压，液压系统

Abstract

With high grade highway construction by leaps and bounds， the time has come for a large-scale mechanized maintenance. As the main model of pavement maintenance and regeneration equipment， one of the pavement milling planer is increasingly aroused the concern of the road maintenance and construction units.

This design specification includes small milling planer， overall scheme， hydraulic system， selection of hydraulic components and control system made a simple introduction.

Keywords: The milling work of asphalt road plane milling machine，hydraulic，Hydraulic system

目 录

摘 要 1
Abstract 2
目 录 3
第一章 绪 论 5
1.1 小型铣刨机简介 5
1.2小型铣刨机的用途和分类 5
1.3小型铣刨机的种类： 5
1.4小型铣刨机在高铁箱梁梁面处理上的应用： 6
1.5铣刨机设计的指导思想 6
1.6铣刨机设计的设计原则 7
第二章 铣刨机的总体设计 8
2.1 铣刨机的选型 8
2.2铣刨机的各总成部件结构型式的选型 9
2.2.1传动型式的选择 9
2.2.2动力装置的选用 11
2.3 总体参数给定 12
第三章 液压系统的设计 13
3.1 液压系统概述 13
3.2 行走液压系统基本要求 13
3.3 行走液压传动系统设计与计算 14
3.3.1 系统工作压力的确定 14
3.3.2 液压马达参数的选择 14
3.3.3 变量泵参数的选择 15
3.4 液压阀的选择 16
3.5 蓄能器的选择 16
3.6 管道尺寸的确定 17
3.7 油箱容量的确定 17
第四章 铣刨系统的设计 19
4.1 路面铣刨机铣刨转子排列方式分析 19
4.2 路面铣刨机铣刨轮刀具排列参数分析 20
4.3 路面铣刨机铣刨轮主要参数的研究 24
4.3.1 铣刨轮的切削量 24
4.3.2 铣刨轮直径 26
4.3.3 铣刨轮最佳螺旋升角的选取 27
第五章 控制系统 29
5.1行走系统控制方案 29
5.1.1行走系统工作原理 29
5.1.2功率自动分配 30
5.1.3行走系统控制方案 31
5.2控制系统硬件设计 32
5.2.1控制器选择 32
5.2.2先导比例减压阀 32
5.2.3转速传感器 33
5.2.4控制器连接图 33
5.3控制系统软件设计 33

第一章绪 论

1.1 小型铣刨机简介

小型铣刨机是一款轻型地面施工机械，它是为弥补大型路面铣刨机之不足而产生的；大家都知道：大型路面铣刨机对于市政养护、路面维修是非常有效的，也是很理想的施工工具，但对于小范围的或小区域的现场施工就无能为力了，特别是桥面施工，地下车库，停车场等场地的铣刨施工，就显得力不从心；而小型铣刨机的特点就是：机动、灵活，能适应各种小范围的施工作业；它可以实用到旧路面刨除，路面标线清理，受损地面修复，地面清理，桥面拉毛，错台调平，梁面标高，公共广场，停车场，地下车库，废弃的道路，大型工厂，工业住宅，物流仓储等场地的铣刨施工。

1.2小型铣刨机的用途和分类

1、桥面表面防水处理凿毛，高速铁路箱梁与轨道底座板的平整度和防水处理。
2、沥青路面涌包，车辙，网裂，坑槽部位的铣刨清除。清除桥面和路面的冰雪。
3、沥青砼新铺前对原有旧路面轻度拉毛，或配合大型铣刨机完成边角区域和钢筋密布区域的铣刨拉毛。
4、去除地面涂层、油漆、各种交通标线；地面受损、积污需要翻新时，去除旧地坪表面等。
5、清除机场道路标线，飞机跑道轮胎制动痕迹等，重新获得摩擦系数很高的粗糙表面。
6、对水泥沥青路面、高速公路桥面、桥梁错台，环氧树脂耐磨地面的超标高部位进行铣削调平
7、道路微表处施工，对原有旧路面面层进行铣刨清除，为稀浆封层作准备.。

1.3小型铣刨机的种类：

1、按宽度区分：有200mm，250mm，300mm，350mm产品系列

2、按发动机或者电机功率分类：有5.5马力，9马力，13马力，24马力，25马力，38马力等等

3、按铣刨深度分类：

A，最浅的2-3mm，此类铣刨机配置为最低，宽度多为200mm，发动机功率5.5马力，刀片数量70片左右，机器自重75公斤左右。

B， 较深的3-5mm，此类铣刨机配置较高，宽度多为250-300mm，发动机功率9-13马力，刀片数量100片左右，机器自重150公斤左右。

C，最深的10-20mm，此类铣刨机配置最高，宽度为250-300mm，发动机功率22-38马力，刀片数量80片左右，机器自重600公斤左右。

基本上，小型铣刨机的主要技术指标有如下几个：

1、发动机功率。功率越大，铣刨效果越好。

2、刀轴数量和刀片数量。数量越多铣刨深度和效率越高。

3、机器自重。越重越好，可以避免机器跳动。

4、刀片齿数越多铣刨效果越好，臂如8齿刀片优于6齿刀片。

1.4小型铣刨机在高铁箱梁梁面处理上的应用：

目前高铁箱梁梁面处理的工艺还没有统一的规范和标准。目前有部分高速铁路项目部的工艺是这样的：

1、预制梁和现浇梁的超高部分可以先用直尺找出大致区域，用粉笔或油漆标明误差数值。

2、用小型铣刨机在划定范围内进行粗研磨，电动的汽油的铣刨机都可以，要看现场电源条件。
小型铣刨机一次能铣刨（研磨）梁面3-5mm左右，反复铣刨也能研磨1-2公分下去的。
当然，对于标高误差太大的梁面，可以购买大一点的，一次铣刨深度在10mm左右的铣刨机。

3、铣刨机粗磨以后进行标高测量，若深度不够就继续铣刨。

4、标高测量合格后最后用研磨机进行精磨和收光。

1.5铣刨机设计的指导思想

高铁随着路面龄期的增加，由于行车载荷与自然环境因素，路面会陆续出现一些病害，严重影响行车速度与安全。由于路面铣刨机工作效率高、施工工艺简单、铣削深度易于控制、操作方便灵活、机动性能好、铣削的旧料能直接回收利用等。显然，处理病害快速有效的方法是使用路面铣刨机铣刨路面，使路面保持平整。用铣刨机械铣刨损坏的旧铺层，再铺设新面层是一种最经济的现代化养护方法。
结合国内外路面铣刨机的发展概况，设计思想有以下几点：

1. 向大型化方向发展；

2. 实用性与先进性兼顾；

3. 充分利用发动机的功率；

4. 简化操作，实现自动化控制，设备可靠；

5. 简化设备保养，合理润滑，充分防腐；

1.6铣刨机设计的设计原则

根据以上的设计指导思想，可以确定以下的设计原则

1. 简化设计结构，选用标准件和成熟机构，尽可能结合现有设备，降低制造成本，并保证性能和质量；

2. 配套件必须可靠，确保作业要求；

3. 操作简单，维修方便；
