抽水泵的PLC控制系统设计[毕业论文+CAD图纸]

机电毕业设计论文：抽水泵的PLC控制系统设计含论文，CAD图纸

抽水泵的PLC控制系统设计[毕业论文+CAD图纸]

目 录

第1章、抽水泵的设计方案 ................................1
1.1、设计任务说明.......................................1
1.2、设计方案...........................................1
第2章、抽水泵的PLC控制系统原理 ....................... 2
2.1、抽水泵的ＰＬＣ控制系统框图 ........................2
2.2、抽水泵的ＰＬＣ控制原理.............................2
第3章、PLC的选型及特点介绍..............................3
3.1、PLC的选型..........................................3
3.1.1、PLC型号的选择....................................3
3.1.2、三菱FX2N系列PLC的主要特点........................3
3.2、PLC内部模块介绍....................................5
3.2.1、PLC的发展历程....................................5
3.2.2、CPU的构成........................................6
3.2.3、I/O模块..........................................6
3.2.4、电源模块的选择...................................7
3.2.5、编程器的选择.....................................7
3.2.6、写入器的选择.....................................7
第4章、主电路控制电路...................................7
4.1、主控制电路元件选择.................................7
4.1.1、电动机的选择.....................................7
4.1.2、交流接触器的选择.................................8
4.1.3 、熔断器的选择....................................8
4.1.4、 热继电器的选用..................................9

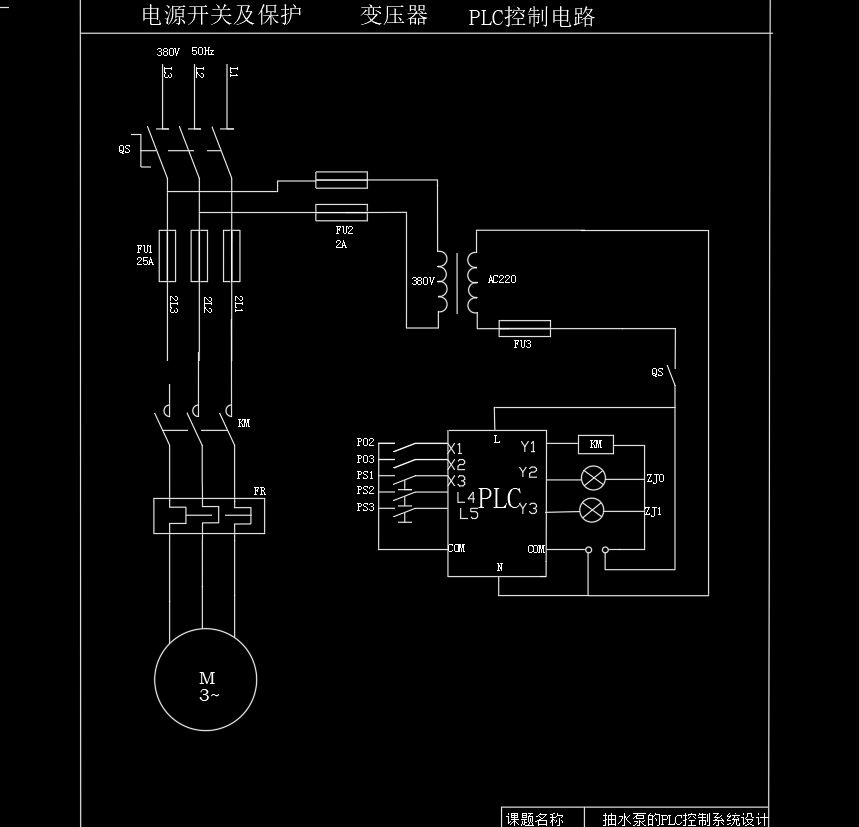

4.2、抽水泵主电路控制说明...............................9
第5章、抽水泵的PLC控制系统设计.........................11
5.1、Ｉ/Ｏ点的统计.....................................11
5.2、Ｉ/Ｏ口的分配 ....................................11
5.3、I/O外接线图.......................................11
5.4、梯形图设计...................................... .12
5.5、语句表............................................12
第6章、调试及结果......................................14
第7章、元器件清单 ............................. 15
第8章、总结与体会......................................16

前　言

可编程序控制器，简称ＰＣ或ＰＬＣ。可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。它采用可编程序的存贮器，用来在其内部存贮执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字的、模拟的输入和输出，控制各种类型的机械或生产过程。可编程序控制器及其有关设备，都应按易于与工业控制系统形成一个整体，易于扩充其功能的原则设计。

本次设计用它来监测和控制水泵来控制向水塔供水。本次设计共分成三个部分：

一、 水池和水塔的水位的个各水位检测，用来向ＰＬＣ提供控制信号。还有电动机的故障检测装置，用来切换电动机。

二、 ＰＬＣ为核心的控制电路，主要是与ＰＬＣ的接线和ＰＬＣ的电源。

三、 主电路，给电动机提供电源，加上必要的保护电路。

四、 ＰＬＣ的程序编写。

在实验室调试了设计的程序，各传感器用开关代替，电动机和各指示灯用实验箱上的发光二极管代替。调试结果基本达到了设计要求。

第1章 抽水泵的设计方案

1.1、设计任务说明

本次设计是为说明PLC在工业自动化控制过程中的应用和地位。采用PLC进行监测和控制水泵来控制向水塔供水，满足用户的需要。

设计要求：

1. 如液位传感器SQ4检测到地上蓄水池有水，并且SQ2检测到水塔未满水位时，抽水水泵电动机运行抽水至水塔。

2. 若SQ4检测蓄水池无关，电动机停止运行，同时指指示灯亮。

3. 若SQ3检测到水塔水位低于下限，水塔无水指示灯亮。

4. 若SQ2检测到水塔满水位，电动机停止工作。

5. 发生停电，恢复供电时，抽水泵自动控制系统能继续工作。

图1-1 抽水实物图

设计任务：

1. 根据以上题意要求，试采用PLC进行控制，并设计控制程序，。

2. 若增加一台变频器，两台抽水泵电动机。试设计恒压变频供水PLC控制系统。

3. 有特定的信号指示灯指示状态。

4. 要具有必要的电气保护和互锁关联

1.2、设计方案

PLC是一种数字运算操作的电子系统，专为在工业环境下应用而设计。现用PLC进行抽水泵的设计，水池和水塔的各水位通过传感器的检测，用来向ＰＬＣ提供控制信号，接着由PLC进行控制；还有电动机的故障检测装置，用来切换电动机。
