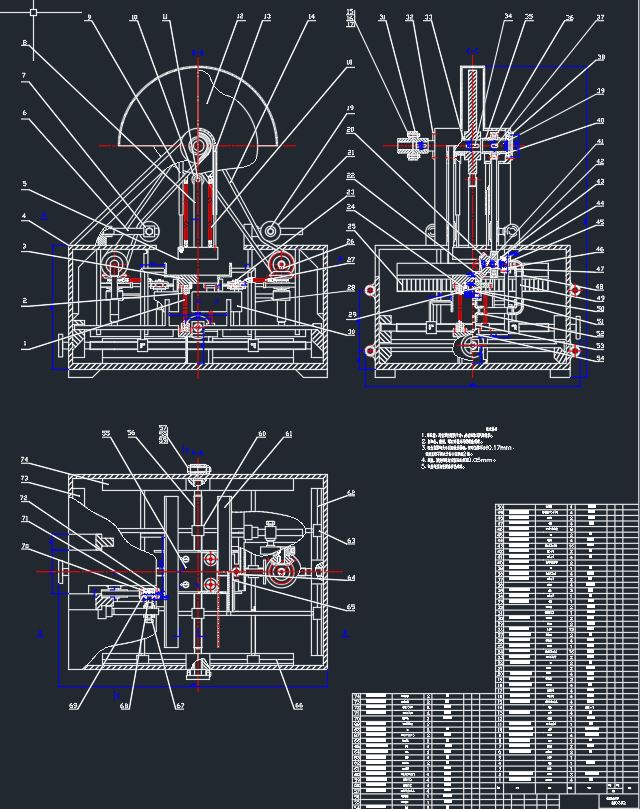

粘贴式包装纸盒成型机设计[毕业论文+CAD图纸]

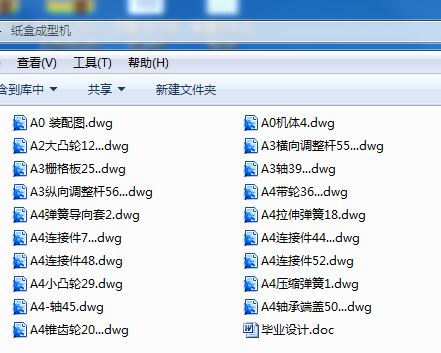

机械设计毕业论文：纸盒成型机设计含论文 ，CAD图纸

粘贴式包装纸盒成型机设计[毕业论文+CAD图纸]

摘 要

设计的粘贴式天地盖纸盒成型机，将已经经过剪裁和压痕的纸板进行一次性纸盒冲压成型。由于生产的纸盒尺寸可变，工作之前需要预先通过转动具有双向螺纹的长螺柱来调节纵向和横向弯板间的距离，一次纸盒成型过程分为几个时间阶段，主要是通过已设计好的不规则轮廓的大小凸轮以及成对的带轮和锥齿轮完成时间上的控制。纸板输送定位后，纸板随上可换冲头运动，先弯折带有纸舌两侧的纸板，然后进行纸舌弯折涂胶，最后进行另外两侧纸板的弯折同时与经过表面涂胶的纸舌粘贴，成型完成后纸盒随下可换冲压头在弹簧作用力下返回至成型初始位置，在进行下一张纸板输送的同时完成出料过程，通过协调各部分之间的运动时间关系完成在各个机构运动周期内的一次纸盒成型。

该机型为全机械设计，具有整体尺寸小、机能可靠、生产周期短、并能方便调节产品尺寸进行产品调整作业等优点，可以接入生产线流水作业，也能够进行单件少批量的生产，因此它对实际的生产具有很多现实意义。

关键词：纸盒成型机；纸板弯折；凸轮连杆机构；齿轮齿条；圆锥齿轮

Design of Carton Forming Machine

Abstract

In this paper the bonded paste covered carton former is designed through a disposable press forming of a clipped and creased cardboard. Due to the variable size of the production of the carton, time control should be achieved by turning the irregularly big and small cam which has a two-way screw and pairs of pulleys as well as bevel gears before the work begins. After the cardboard conveying is positioned, punch sport is brought on it, and first the cardboard with tongue paper on two sides is bended, then the tongue paper is folded and glued, finally the cardboard on the other two sides is folded, meanwhile stuck to the tongue paper glued on the surface. After formed, the carton will return to the initial position under the spring force of the punch. The ejection of compact process is finished while the following cardboard is being conveyed. A long double-screw bolt lined in a carton in the motion cycle of each institute is used to adjust the distan，ce between the vertical and horizontal bending cardboard through the coordination of the relationship between motion and time in different parts. A carton former process is divided into several time stages, mainly through the already designed type.
This type is a completely mechanical design, having many advangtages such as small size, reliable function, and short production cycle as well as adjusting the product size conveniently for the operation adjustment. What’s more, it can not only join in the production line for line process, it can also undertake a small amount of production for a single kind. Therefore it has a lot of practical significance to the actual production.

Key words: Carton former; bending cardboard; cam link mechanism; gear rack;bevel gear

目 录

摘 要…………………………………………………………………………………Ⅰ
Abstract………………………………………………………………………………Ⅱ
1绪 论…………………………………………………………………………………1
1.1各种包装纸盒及其分类……………………………………………………………1
1.2纸盒成型机设计的目的和意义……………………………………………………3
1.3纸盒成型机国内外研究现状………………………………………………………3
2设计主要研究的内容…………………………………………………………………7
3纸盒成型机总体方案的确定…………………………………………………………8
4成型机各部件设计……………………………………………………………………9
4.1凸轮连杆机构的设计……………………………………………………………9
4.2纵向和横向弯折板的设计………………………………………………………12
4.3侧壁纸舌弯折及涂胶机构的设计…………………………………………………13
5纸盒成型机相关参数的确定…………………………………………………………14
5.1弹簧的设计…………………………………………………………………………14
5.2带轮的设计…………………………………………………………………………17
5.3轴的设计与强度校核………………………………………………………………18
5.4锥齿轮的设计计算…………………………………………………………………21
5.5电动机的选择………………………………………………………………………23
5.6机体结构设计………………………………………………………………………23
6结论……………………………………………………………………………………25
6.1结论…………………………………………………………………………………25
6.2设计中的不足………………………………………………………………………25
参考文献………………………………………………………………………………26
致谢……………………………………………………………………………………27

1绪 论

1.1各种包装纸盒及其分类

纸盒属于纸包装的一种，是纸板经过折叠、糊制等方法组合成型的纸制包装容器，材料多为薄纸板。由于其强度所限，纸盒的容积一般不能过大，且多应用于中小商品的外包装，如药盒、烟盒、化妆品及日用品包装等。用作包装的纸盒具有印刷精美、结构灵活等特点，并且能够对所包装的产品带来无形的额外附加价值，因此被广泛用于销售包装。纸材料又是一种可回收、可降解、不对环境造成污染的“绿色材料”，因此，纸盒包装具有广泛的用途，目前被广泛应用于各类包装[1]。
图1-1 各种包装纸盒

纸盒具有不同的结构和种类，按照纸盒加工的工艺过程分为两类：折叠纸盒与粘贴纸盒[2]。
（1） 折叠纸盒

属于机制类纸盒，是纸盒中具有最多结构变化、最广范应用范围的一种用于销售用的包装容器。它由厚度为0.3～1.1mm的具有良好的弯曲强度和耐折性能的各类纸板制成。由于成型后的纸盒可以折叠，因此在装入商品前可以可以折叠成平板放置，方便储存运输，适合进行大批量的机械化包装和生产，生产成本低，使用效率高。另外，纸盒表面还可以进行精美图案印刷，适用于包装展示[3]。
折叠纸盒从成型特性及制造技术上可以分为盘式折叠纸盒、管式折叠纸盒和非盘非管式折叠纸盒。盘式折叠纸盒主要应用于包装食品、礼品等；管式折叠纸盒主要用于糖果、药品、日化文教用品等包装；非管非盘式折叠纸盒是指包括一些带有特殊结构的纸盒，如展示结构、组合结构、间壁结构、提手等异型盒[4]。
（2）粘贴纸盒

粘贴纸盒是用粘贴材料将纸板粘合成型，又叫固定纸盒。主要分类有糖盘盖、天地盖式、抽屉式和异型盒等。其特点是粘贴成型后不能拆开展平，只能以成型后的固定盒型进行仓储和运输，运输和储存会占用较大空间，而且目前国内外粘贴纸盒的生产多为手工半机械生产，成型机械少，生产效率低，应用范围不及折叠纸盒广泛。优点是粘贴的纸盒使用强度高，不容易变形，较折叠纸盒更易进行纸盒表面的精美印刷等。纸盒形状和材料需要根据实际情况选择，具有较大的设计范围，但大多适用于小批量的生产[5]。
所用纸板主要是具有高挺度的不耐折纸板，如各种刚性纸板和草纸板等。贴面材料常选用印刷
