CA6140手柄轴的加工工艺及夹具设计[毕业论文+CAD图纸]

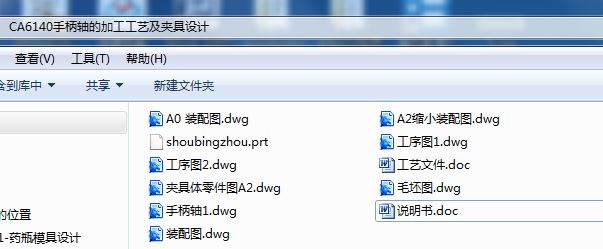

机械夹具毕业论文：CA6140手柄轴的加工工艺及夹具设计含论文，CAD图纸，工序卡

CA6140手柄轴的加工工艺及夹具设计[毕业论文+CAD图纸]

CA6140手柄轴的加工工艺及夹具设计[毕业论文+CAD图纸]

目录

一、零件的工艺分析及生产类型的确定

1.零件的作用-------------------------------------------------------------------------- 3

2.热处理-------------------------------------------------------------------------------- 3

3.零件的生产类型-------------------------------------------------------------------- 3

二、选择毛坯，确定毛坯尺寸，设计毛坯图

1.选择毛坯------------------------------------------------------------------------------- 3

2.确定机械加工余量、毛胚尺寸和公差------------------------------------------- 3

3.确定机械加工余量------------------------------------------------------------------- 4

4确定毛坯尺-----------------------------------------------------------------------------4

5.确定毛坯尺寸公差--------------------------------------------------------------------5

6.设计毛坯图-----------------------------------------------------------------------------5

三、选择加工方法，制定工艺路线

1.定位基准的选择-----------------------------------------------------------------------6

2.零件表面加工方法的选择-----------------------------------------------------------6

3.制定工艺路线--------------------------------------------------------------------------6

四、工序设计

1.选择加工设备与工艺装备-----------------------------------------------------------8

2.确定工序尺寸--------------------------------------------------------------------------9

五、确定切削用量及基本时间------------------------------------11

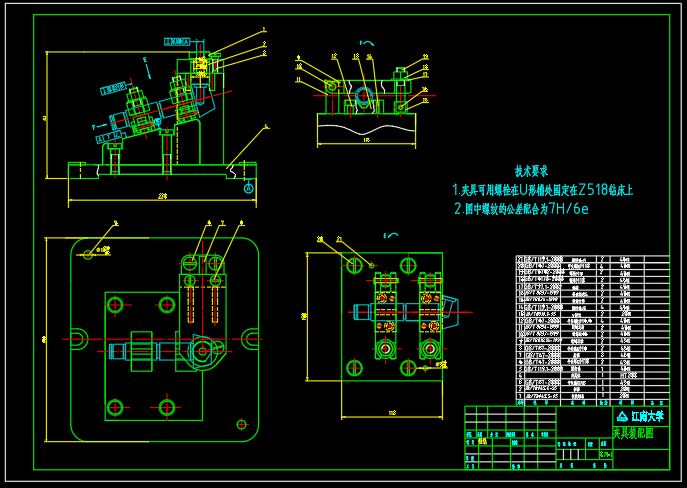

六、夹具设计---------------------------------------------------------20

七  参考文献---------------------------------------------------------22

一  零件的工艺分析及生产类型的确定

1.  零件的工艺性分析

通过对该零件图的重新绘制，知原图样的视图正确，完整，尺寸，公差及技术要求齐全。该零件属轴类回转体零件，它的所有表面均需切屑加工，各表面的加工精度和表面粗糙度都不难获得。 表面粗糙度要求较高 需经多次切削才能满足要求，手柄处镀铬，在镀铬之前须进行抛光处理以使镀铬均匀。本零件的最难加工的地方就是在斜面上钻孔，且要保证孔与键槽成 ，需要专用夹具。总体来说，本零件的工艺性较好。

2.   零件的生产类型

依设计的题目知：生产纲领 N = 30000万/年  ， 生产类型为大批大量生产

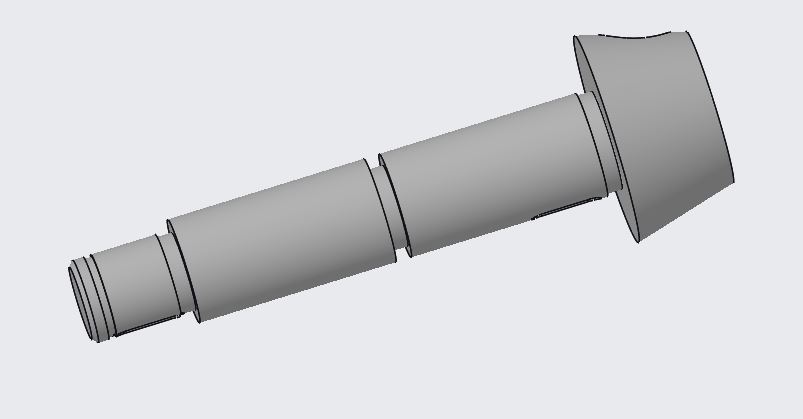

零件是机床CA6140的手柄轴，质量为0.445Kg.

二  选择毛坯，确定毛坯尺寸，设计毛坯图

1. 选择毛坯

该材料为45钢。该零件在工作过程中则经常承受交变载荷，因此应选用锻件，以使金属纤维尽量不被切断，保证零件工作可靠。零件属批量生产，而且零件的轮廓尺寸不大，故采用摸锻成型。这从提高生产率，保证加工精度上考虑，也是应该的。

2．确定机械加工余量，毛坯尺寸和公差
