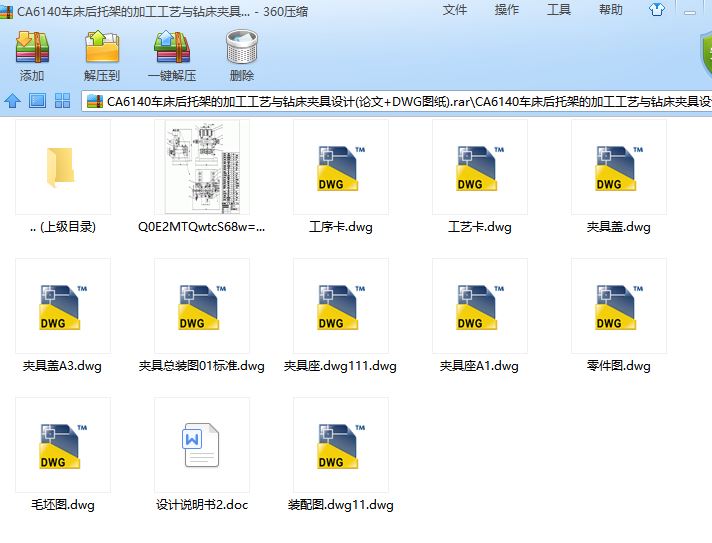

CA6140车床后托架的加工工艺与钻床夹具设计[课程设计说明书+CAD图纸]

机械课程设计课题：CA6140车床后托架的加工工艺与钻床夹具设计含课程设计说明书、CAD图纸

CA6140车床后托架的加工工艺与钻床夹具设计[课程设计说明书+CAD图纸]

【摘 要】：

当今世界，工业制造发达国家的对其加工设备（机床）工业高度重视，竞相发展机电一体化、高精、高效、高自动化先进机床，以加速工业制造及处进国民经济的发展。中国加入WTO后，正式参与世界市场激烈竞争，今後如何加强机床工业实力、加速数控机床产业发展，实是紧迫而又艰巨的任务。而数控机床主要由数控装置、伺服机构和机床主体组成。是一种将计算机信息技术运用与机械制造加工的产品。本文一例车床主轴的程序编制与步骤，加工工艺的选择问题进行探讨。
而我自己也有对现代制造的理解。在此我就对某车床主轴生产企业的访问和参观，将生产与毕业设计相结合而看到的，学习的，理解的来逐步阐述我心中所认识的现代制造。

Abstract：

Now the world, the industry makes the developed country (engine bed) the industry to take highly to its processing equipment, competition development integration of machinery, Gao Jing, highly effective, high automated advanced engine bed, accelerates the industry manufacture and place enters the national economy the development.After China joins WTO, participates in the world market steep competition officially, how from now on will strengthen the machine tool industry strength, the acceleration numerical control engine bed industry development, solid will be urgent and the arduous duty.
But I also have to the modern manufacture understanding.In this me on visit to some lathe main axle production enterprise's and the visit, will produce and the graduation project unifies saw, the study, will understand elaborated gradually in my heart knew modern manufacture.

Key word: equipment engine manufacture competition officially officially production

目录

摘 要 …………1
机械制造概况………2
机械制造工艺及夹具课程设计任务书 3
第1章 后托架的零件分析 4
1.1 后托架的作用和结构 4
1.2 后托架的工艺分析 5
第2章 后托架的工艺规程设计 5
2.1 确定毛坯的制造形式 5
2.2 基面的选择 6
2.3 制定工艺路线 6
2.3.1 工艺路线方案 6
2.4 机械加工余量、工序尺寸及毛坯尺寸的确定 7
2.5 确定切2.6 削用量及基本工时 7
第3章 夹具设计 22
3.1 夹具设计过程中的问题 22
3.2 夹具设计 22
3.2.1 定位基准的选择 22
3.2.2 定位元件的选择 23
3.2.3 定位误差计算 23
3.2.4 夹紧力的计算 23
3.2.5 夹紧元件强度校核 25
3.3 夹具说明 26
结论 26
致谢 26
参考文献 27

机械制造工艺及夹具课程设计任务书

设计题目:制定CA6140车床后托架的加工工艺，设计钻Φ40mm、φ30.2mm及φ25.5mm孔的钻床夹具
设计要求: 中批量生产 动夹紧 通用工艺装备
设计时间2006.9.11-2006.9.29
设计内容: 1、熟零件图
2、绘制零件图
3、绘制毛坯图
4、编写工艺过程卡片和工序卡片

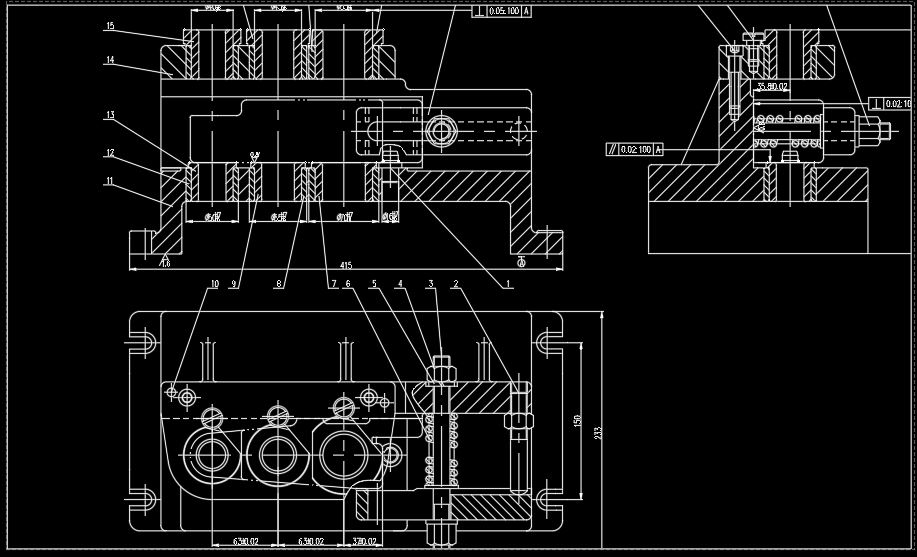

5、绘制夹具总装图
6、说明书一份
