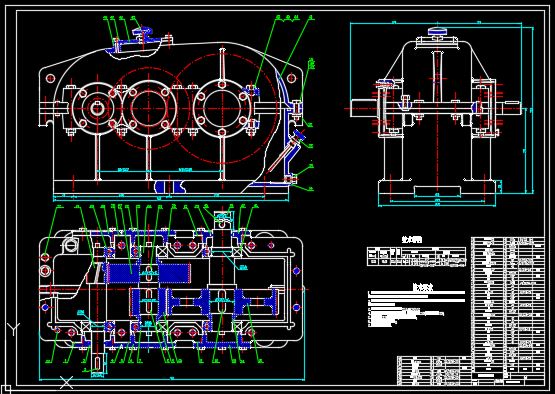

带式输送机传动系统设计[设计说明书+CAD图纸]

机械设计课程设计：带式输送机传动系统设计含课程设计说明书、CAD图纸

带式输送机传动系统设计[设计说明书+CAD图纸]

课程名称:机械设计课程设计
设计题目:带式输送机传动系统设计

目录

封面………………………………………………………………………………………………..01
目录………………………………………………………………………………………………..02
一 设计任务书…………………………………………………………………………………03
1． 设计任务书……………………………………………………………………………03
二 传动系统总体设计…………………………………………………………………………03
1． 传动系统方案的拟定…………………………………………………………………03
2． 电动机的选择…………………………………………………………………………04
3． 传动比的分配…………………………………………………………………………05
4． 传动系统的运动和动力参数计算…………………………………………………....05
三 传动系统的总体设计………………………………………………………………………07
1． 高速级斜齿轮传动的设计计算………………………………………………………07
2． 低速级直齿圆柱齿轮传动的设计计算.............................................................. .........13
四 减速器轴和轴承装置设计…………………………………………………………………19
1． 轴的设计………………………………………………………………………………19
（1）绘制轴的布局图和初定跨距………………………………………………………....19
（2）高速轴（1轴）的设计……………………………………………………………….20
（3）中间轴（2轴）的设计……………………………………………………………….25
（4）低速轴（3轴）的设计……………………………………………………………….29
2． 滚动轴承的选择………………………………………………………………………32
3． 键连接和联轴器的选择………………………………………………………………34
五 减速器润滑方式，润滑剂及密封方式的选择……………………………………………..36
1． 齿轮的润滑方式及润滑剂的选择…………………………………………………....36
（1）、齿轮润滑方式的选择……………………………………………………………….36
（2）、齿轮润滑剂的选择……………………………………………………………..…..37
2． 滚动轴承的润滑方式和润滑剂的选择………………………………………………37
3． 密封方式的选择………………………………………………………………………37
六 减速器箱体及附件的设计…….…………………………………………………………….38
七 课程体会与小结……………………………………………………………………………..39
八 参考文献……………………………………………………………………………………..39

一. 设计任务书

1．设计任务书

（1）设计任务

设计带式输送机的传动机构，采用两级圆柱齿轮减速器和开式圆柱齿轮传动。

（2）原始数据

输送带有效拉力 F＝5000N
输送带工作速度 v＝0.6m/s （允许误差）
输送带滚筒直径 d＝375mm
减速器设计寿命 5年。

（3）工作条件

两班制工作,空载启动，载荷平稳，常温下连续(单向)运转，工作环境多尘；三相交流电源，电压为380/220V

二. 传动系统总体设计

1．传动系统方案的拟定。

带式输送机传动系统方案如下图所示。

带式输送机的由电动机驱动。电动机1通过联轴器2将动力传入两级圆柱减速器3，再通过联轴器4及开式齿轮5将动力传至输送机滚筒6，带动输送带7工作。传动系统中采用两级展开式圆柱齿轮减速器，其结构简单，但是齿轮相对于轴承位置不对称，因此要求轴有较大的刚度，高速级为斜齿圆柱齿轮传动，低速级为直齿圆柱齿轮传动。
