气门摇杆轴支座零件的机械加工工艺规程及专用夹具设计[课程设计说明书+CAD图纸]

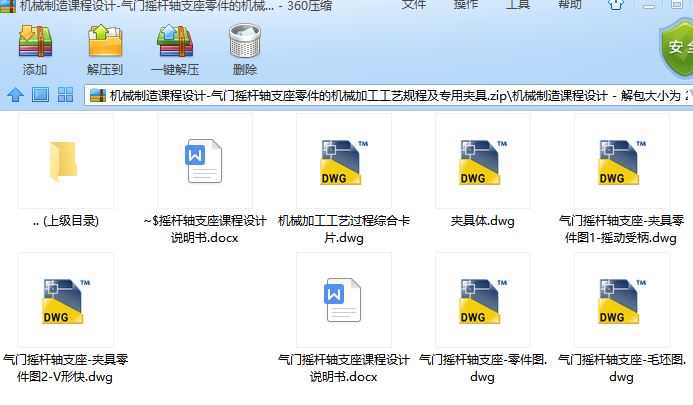

机械制造工艺学课程设计课题:气门摇杆轴支座零件的机械加工工艺规程及专用夹具设计含课程设计说明书、CAD图纸

气门摇杆轴支座零件的机械加工工艺规程及专用夹具设计[课程设计说明书+CAD图纸]

题目：

设计气门摇杆轴支座零件的机械加工工艺规程及专用夹具

内容：

（1）零件图 1张
(2)毛坯图 1张
（3）机械加工工艺规程卡片 12张

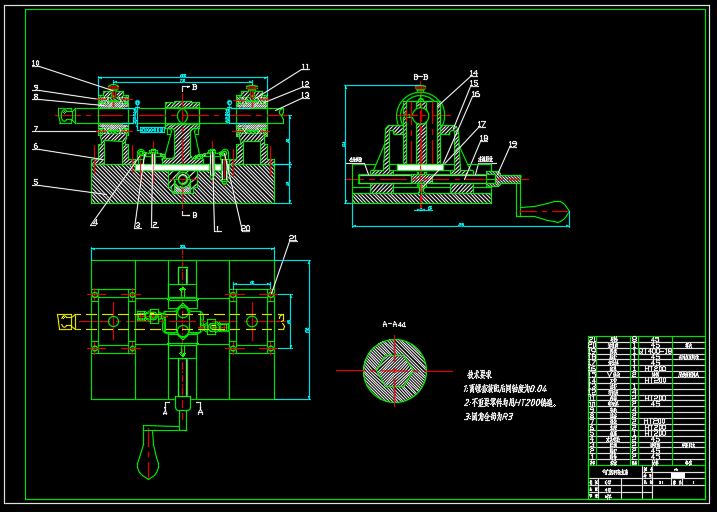

（4）夹具装配总图 1张
（6）夹具零件图 1张
（7）课程设计说明书 1份
原始资料：该零件图样一张；生产纲领5000件/年。

《机械制造技术》课程设计任务书

按照分组要求，每组同学在提供的备选题中选择一种零件。
一、设计题目：
编制××零件机械加工工艺规程。
二、设计依据：
零件资料：（每小组）该零件图样一张；
生产纲领：年产量5000件/年；
生产班次：每日1班，全年按300天计算。
三、设计内容：
⑴、绘制零件、毛坯图各一张（3#图）；
⑵、编制零件工艺规程，绘制并填写工艺规程卡片；
⑶、绘制并填写零件重点工序加工工序卡；
⑷、编写零件机械加工工艺规程及工艺装备设计计算说明书。
四、设计要求：
工艺规程可行，参数选择正确，设计计算准确，文字语句通顺，视图绘制规整。
五、设计时间：
三周（有效日21天）。
具体分配如下：
布置任务、准备资料 1天
参数选择及计算 5天
绘制零件、毛坯合图 3天
编制工艺规程并填写工艺规程卡片 4天
绘制指定重点工序的工序卡片 3天
整理设计计算说明书及答辩 3天
六、参考资料：
⑴、机械制造基础相关教材
⑵、互换性与技术测量相关教材
⑶、机械工艺师设计手册
零件图
附图1：气门摇杆轴支座

目录

第一部分：
设计目的…………………………………………………
第二部分：设计步骤
一、零件的作用…………………………………………
二、确定毛坯，画毛坯、零件图………………
三、工艺规程设计……………………………………
四、加工工序设计……………………………………
五、工序尺寸的计算……………………………………
六、确定切削用量时及基本工时
七、夹具设计…………………………………………
八、填写机械加工工艺卡和机械加工工序卡

第一部分

设计目的：
机械制造工艺学课程设计是在学完了机械制造工艺学(含机床夹具设计)和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决工艺问题。初步具备了设计一个中等复杂程度零件（气门摇杆轴支座）的工艺规程的能力和运用夹具设计的基本原理和方法，拟订夹具设计方案，完成家具结构设计的能力，也是熟悉和运用有关手册，图表等技术资料及编写技术文件技能的一次实践机会，为今后的毕业设计及未来从事的工作打下良好的基础。
由于能力所限，经验不足，设计中还有许多不足之处，希望各位老师多加指导。

第二部分

一．零件的分析

（一） 零件的作用

气门摇杆轴支座是柴油机一个主要零件。是柴油机摇杆座的结合部，Ø20（+0.10—+0.16）孔装摇杆轴，轴上两端各装一进气门摇杆，摇杆座通过两个Ø13mm孔用M12螺杆与汽缸盖相连，3mm轴向槽用于锁紧摇杆轴，使之不转动。

（二）零件的工艺分析

由附图1得知，其材料为HT200。该材料具有较高的强度，耐磨性，耐热性及减振性，适用于承受较大应力，要求耐磨的零件。

该零件上主要加工面为上端面，下端面，左右端面，2-Ø13mm孔和Ø20（+0.1——+0.06）mm以及3mm轴向槽的加工。
