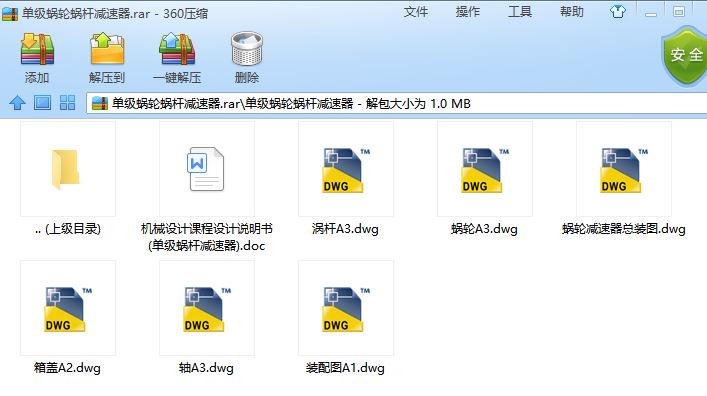

单级蜗轮蜗杆减速器设计[课程设计说明书+CAD图纸]

机械设计课程设计：单级蜗轮蜗杆减速器设计含设计说明书、CAD图纸

单级蜗轮蜗杆减速器设计[课程设计说明书+CAD图纸]

前言

课程设计是考察学生全面在掌握基本理论知识的重要环节。根据学院的教学环节，进行为期三周的机械设计课程设计。本次是设计一个蜗轮蜗杆减速器，减速器是用于电动机和工作机之间的独立的闭式传动装置。本减速器属单级蜗杆减速器（电机——联轴器——减速器——联轴器——带式运输机），本人是在周知进老师指导下独立完成的。该课程设计内容包括：任务设计书，参数选择，传动装置总体设计，电动机的选择，运动参数计算，蜗轮蜗杆传动设计，蜗杆、蜗轮的基本尺寸设计，蜗轮轴的尺寸设计与校核，减速器箱体的结构设计，减速器其他零件的选择，减速器的润滑等和A0图纸一张、A3图纸三张。设计参数的确定和方案的选择通过查询有关资料所得。
该减速器的设计基本上符合生产设计要求，限于作者初学水平，错误及不妥之处望老师批评指正。

目录

前言 1
参数选择： 2
一、 传动装置总体设计： 3
二、 电动机的选择： 3
Y132S1-2 5
Y132S-4 5
Y132M2-6 5
三、运动参数计算： 5
3.1蜗杆轴的输入功率、转速与转矩 5
3.2蜗轮轴的输入功率、转速与转矩 6
3.3传动滚筒轴的输入功率、转速与转矩 6
四、蜗轮蜗杆的传动设计： 6
五、蜗杆、蜗轮的基本尺寸设计 11
5.1蜗杆基本尺寸设计 11
5.2蜗轮基本尺寸表 12
C 12
六、蜗轮轴的尺寸设计与校核 13
6.1 轴的直径与长度的确定 13
7.2轴的校核 15
6.2.2轴的校核计算如表5.1 17
6.3装蜗轮处轴的键槽设计及键的选择 18
七、减速器箱体的结构设计 19
八、减速器其他零件的选择 21
九、减速器附件的选择 23
十、减速器的润滑 25
参考资料 25

参数选择：

总传动比：I=35 Z1=1 Z2=35
卷筒直径：D=350mm
运输带有效拉力：F=6000N
运输带速度：V=0.5m/s
工作环境：三相交流电源
有粉尘
常温连续工作

一、传动装置总体设计：

根据要求设计单级蜗杆减速器，传动路线为：电机——连轴器——减速器——连轴器——带式运输机。(如图2.1所示) 根据生产设计要求可知，该蜗杆的圆周速度V≤4——5m/s，所以该蜗杆减速器采用蜗杆下置式见（如图2.2所示），采用此布置结构，由于蜗杆在蜗轮的下边，啮合处的冷却和润滑均较好。蜗轮及蜗轮轴利用平键作轴向固定。蜗杆及蜗轮轴均采用圆锥滚子轴承，承受径向载荷和轴向载荷的复合作用，为防止轴外伸段箱内润滑油漏失以及外界灰尘，异物侵入箱内，在轴承盖中装有密封元件。
