推动架零件的机械加工工艺规程及工艺装备设计[设计说明书+CAD图纸]

2021年4月19日22:47:37 发表评论浏览:808

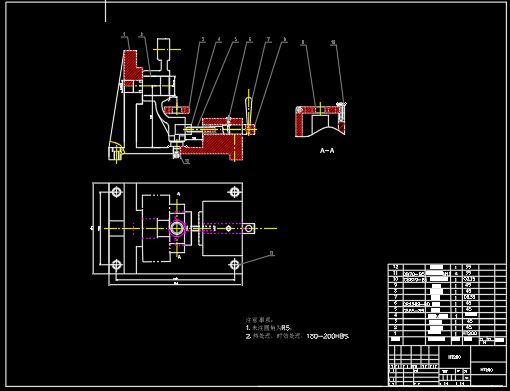

机械制造工艺学课程设计:推动架零件的机械加工工艺规程及工艺装备设计含课程设计说明书、CAD图纸、工艺卡片

推动架零件的机械加工工艺规程及工艺装备设计[设计说明书+CAD图纸]

推动架零件的机械加工工艺规程及工艺装备设计[设计说明书+CAD图纸]

推动架零件的机械加工工艺规程及工艺装备设计[设计说明书+CAD图纸]

设计题目设计“推动架”零件的机械加工工艺规程及工艺装备。生产纲领为中小批量生产。

目录

序言……………………………………………………………………………………4
一.零件的分析
1零件的作用…………………………………………………………………………4
2零件的工艺分析……………………………………………………………………4
二.毛坯制造
1确定毛坯的制造形式………………………………………………………………5
二.工艺规程设计
1基面的选择…………………………………………………………………………5
2制定机械加工工艺路线……………………………………………………………5
四.机械加工余量、工序尺寸及毛坯尺寸的确定
1.面的加工(所有面)………………………………………………………………7
2.孔的加工……………………………………………………………………………7
五.确定切削用量及基本工时
1.工序Ⅰ切削用量及基本时间的确定………………………………………………9
2.工序Ⅱ切削用量及基本时间的确定……………………………………………10
3.工序Ⅲ切削用量及基本时间的确定……………………………………………11
4 .工序Ⅳ切削用量及基本时间的确定……………………………………………12
5.Ⅴ切削用量及基本时间的确定…………………………………………………13
6. 工序Ⅵ的切削用量及基本时间的确定…………………………………………14
7.工序Ⅷ的切削用量及基本时间的确定…………………………………………15
8 .工序Ⅸ的切削用量及基本时间的确定…………………………………………16
9. 工序Ⅹ的切削用量及基本时间的确定…………………………………………16
六.夹具的选择与设计………………………………………………………………16
1.夹具的选择………………………………………………………………………17
2.夹具的设计………………………………………………………………………17
七. 选择加工设备
1.选择机床,根据不同的工序选择机床.…………………………………………18
八.选择刀具
1. 选择刀具,根据不同的工序选择刀具…………………………………………18
九. 选择量具
1.选择加工面的量具………………………………………………………………19
2.选择加工孔量具…………………………………………………………………19
3.选择加工槽所用量具……………………………………………………………19
参考文献…………………………………………………………………………… 19

序言

机械制造业是国民经济的支柱产业,现代制造业正在改变着人们的生产方式、生活方式、经营管理模式乃至社会的组织结构和文化。生产的发展和产品更新换代速度的加快,对生产效率和制造质量提出了越来越高的要求,也就对机械加工工艺等提出了要求。

在实际生产中,由于零件的生产类型、形状、尺寸和技术要求等条件不同,针对某一零件,往往不是单独在一种机床上用某一种加工方法就能完成的,而是需要经过一定的工艺过程。因此,我们不仅要根据零件具体要求,选择合适的加工方法,还要合理地安排加工顺序,一步一步地把零件加工出来。

一、 零件的分析

(一)零件的作用

题目所给定的零件是B6065牛头刨床推动架,是牛头刨床进给机构的中小零件,φ32mm孔用来安装工作台进给丝杠轴,靠近φ32mm孔左端处一棘轮,在棘轮上方即φ16mm孔装一棘爪,φ16mm孔通过销与杠连接杆,把从电动机传来的旋转运动通过偏心轮杠杆使推动架绕φ32mm轴心线摆动,同时拨动棘轮,带动丝杠转动,实现工作台的自动进给。

(二)零件的工艺分析

由零件图可知,其材料为HT200,该材料为灰铸铁,具有较高强度,耐磨性,耐热性及减振性,适用于承受较大应力和要求耐磨零件。

由零件图可知,φ32、φ16的中心线是主要的设计基准和加工基准。该零件的主要加工面可分为两组:

1.φ32mm孔为中心的加工表面

这一组加工表面包括:φ32mm的两个端面及孔和倒角,φ16mm的两个端面及孔和倒角。

2.以φ16mm孔为加工表面

这一组加工表面包括,φ16mm的端面和倒角及内孔φ10mm、M8-6H的内螺纹,φ6mm的孔及120°倒角2mm的沟槽。

这两组的加工表面有着一定的位置要求,主要是:

(1)φ32mm孔内与φ16mm中心线垂直度公差为0.10;

(2)φ32mm孔端面与φ16mm中心线的距离为12mm。

由以上分析可知,对这两组加工表面而言,先加工第一组,再加工第二组,然后借助与专用夹具加工另一组表面,并且保证它们之间的位置精度要求。
