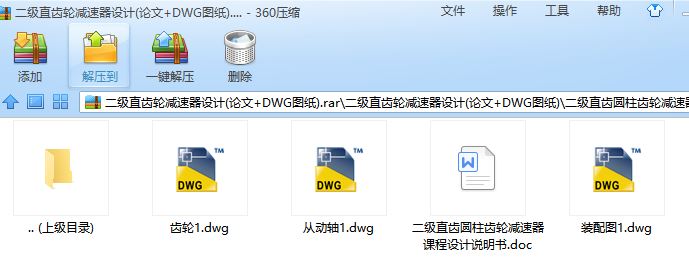

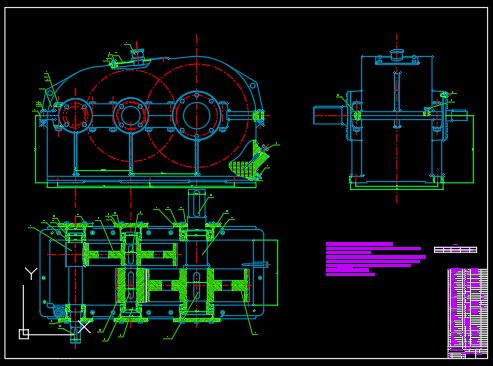

二级直齿圆柱齿轮减速器设计[课程设计说明书+CAD图纸]

机械设计课程设计:二级直齿圆柱齿轮减速器设计含课程设计说明书、CAD图纸

二级直齿圆柱齿轮减速器设计[课程设计说明书+CAD图纸]

一、设计题目：二级直齿圆柱齿轮减速器

1．要求：拟定传动关系：由电动机、V带、减速器、联轴器、工作机构成。

2．工作条件：双班工作，有轻微振动，小批量生产，单向传动，使用5年，运输带允许误差5%。

3．知条件：运输带卷筒转速19r/min，

减速箱输出轴功率P=4.25马力，

二、传动装置总体设计：

1. 组成：传动装置由电机、减速器、工作机组成。

2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。

3. 确定传动方案：考虑到电机转速高，传动功率大，将V带设置在高速级。 其传动方案如下：
