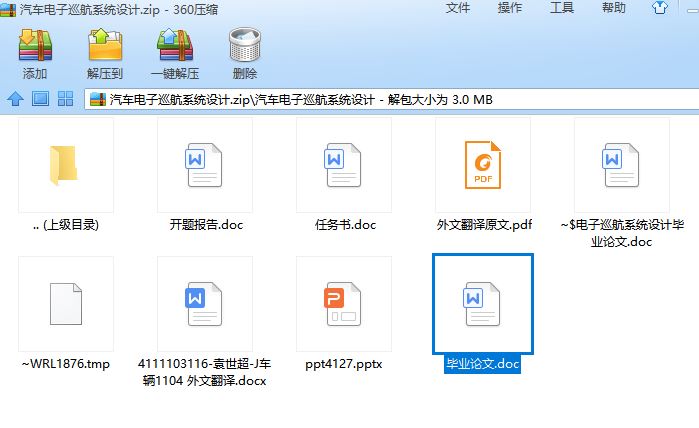

车辆工程毕业设计:汽车电子巡航系统设计论文含毕业论文一份，开题报告一份，任务书一份，英文翻译一份

Automobile electronic cruise system design

汽车电子巡航系统设计[毕业论文+开题报告+翻译]

摘要

随着我国科技的不断进歩、汽车工业的不断发展以及高速公路如雨后春笋般的出现，人们对汽车的安全性能以及驾驶舒适性的要求不断提高，汽车定速巡航控制系统也相应地进入了飞速发展的阶段。目前汽车定速巡航系统己逐歩应用在不少中档甚至中低档的轿车中。虽然我国的定速巡航的技术相比国外而还不是很成熟，但是它却有着很好的发展景与研究价值。

在查阅了相关书籍及资料之后，对于定速巡航系统有了一定的了解，结合自己的想法设计了自己的汽车电子巡航系统。

首先，本论文对于汽车定速巡航系统的历史以及发展过程做了简要的介绍，对目前常用的4类定速巡航系统做了简介，对当前定速巡航系统的基本结构以及工作原理进行了详细的介绍，为下文的核心内容打下良好的基础。

其次，对于电子巡航系统设计方面，为使设计划尽可能合理，在分析了汽车行驶过程中可能发生的一系列情况之下设计了系统的流程图，以及在硬件方面设计了脚制动开关信号的电平转换电路,执行机构的驱动电路,离合器的驱动电路图等。

最后，对于设计的电子巡航系统分别从硬件以及软件的抗干扰方面进行了设计，使电子巡航系统的可靠性得到了进一步的提升。

关键字： 巡航控制系统；电路图； 抗干扰性； 硬件及软件

Automobile cruise electronic control system

Abstract

Along with the progressing of science and technology, the continuous development of auto industry and the highway have appeared as mushrooms after rain people see the safety performance of the car and driving comfort as an import thing, The CCS has stepped into a stage of rapid development .Now the CCS is applied into many middle-standard cars. Although China's CCS is not very mature when compared with abroad CCS，it actually has a good development prospect and research value.

After the access to the relevant books and materials, I have the certain understanding for the cruise control system, combined with my ideas the new auto electronic cruise control system is designed.

Firstly, this paper briefly introduces the history and development process of automobile cruise control system, And introduces 4 kinds of commonly used constant speed cruise system, Including the basic structure and working principle of the cruise control system, it lays a good foundation of the next core content.

Secondly, I designed the system flow chart for making the design as reasonable as possible. In hardware, I have designed various circuit diagrams for all kinds of circuits.

Finally, the design of the anti-interference of the system from the hardware and the software, the reliability of the electronic cruise system has been further improved.

Key words：Cruise control system；circuit diagram; anti-interference; hardware and software

目录

引言 2
1 汽车巡航控制系统的概述 4
1.1 汽车巡航控制系统的作用 4
1.2 汽车巡航控制系统优点 5
1.3 汽车巡航控制系统的发展现状与趋势 5
2 汽车巡航控制系统的工作原理与基本构成 9
2.1 汽车巡航控制系统的工作原理 9
2.2 汽车巡航控制系统的基本构成 11
3 电子巡航系统的硬件设计 19
3.1 硬件设计概述 19
3.2 信号采集与处理电路的设计 21
3.2.1开关量信号采集电路的设计 21
3.2.2节气门位置信号采集电路的设计 23
3.3 驱动电路的设计 25
3.3.2 离合器的驱动 25
3.4 PWM控制 26
3.5 硬件可靠性的设计 27
3.5.1 影响硬件可靠性的因素 27
3.5.2 硬件设计采用的抗干扰措施 28
4 电子巡航系统的软件设计 29
4.1 电子巡航系统的程序设计要求 29
4.2 巡航控制下的程序流程 30
4.3 电子巡航系统的可靠性措施 31
4.3.1 巡航控制反馈系统 31
4.3.2 合理封锁 33
4.3.3 程序时空防护措施 34
结 论 34
致 谢 35
参考文献 36

引 言

汽车巡航控制系统英文为CRUISE CONTROL SYSTEM,缩写为CCS。巡航控制系统是现代高级轿车普遍配备的一种辅助驾驶系统。该系统能够在车速到达一定范围后（如40-200km/h），将车速保持在驾驶员所设定的值，自动执行上坡加油，下坡收油等必要的操作，实现恒速行驶。

在大陆型的国家，驾驶汽车长途行驶的机会较大，在高速公路上长时间行驶时，打开该系统的自动操纵开关后，巡航控制系统将根据行车阻力自动增减节气门开度，是汽车行驶速度保持一定。并且可以避免驾驶员频繁踩油门踏板，而保证汽车以预先设定的速度行驶。汽车站一定条件下恒速行驶，大大减轻了驾驶员的疲劳强度。由于巡航控制系统能自动的维持车速，避免了不必要的油门踏板的人为变动，进而改善了汽车的燃料经济性和发动机的排放性能。

驱车巡航控制系统自1961年在美国首次应用以来，已经广泛普及。在美国大多睡觉车上均装用了巡航控制系统。日本和欧洲生产的轿车装用汽车巡航控制系统的比例也越来越高。我国一汽大众生产的奥迪A6轿车也装有汽车巡航控制系统。

1 汽车巡航控制系统的概述

1.1 汽车巡航控制系统的作用

汽车巡航控制系统（CCS）就是可使汽车工作在发动机有利转速范围内，减轻驾驶员的驾驶操作劳动强度，提高行驶舒适性的汽车自动行驶装置。巡航系统可以自动调节汽车发动机的动力，适应路面状况以及其他阻力的变化，以恒速方式运行。当一旦出现人为干预的情况（例如踩踏制动踏板、踩踏离合器踏板、变速器挂入空挡、拉近驻车制动等），巡航系统确保驾驶人员的操作优先，截取巡航工作状态；当车辆的速度超出人为设定的范围以及其他情况时，巡航系统也能自动停止工作，以确保车辆的安全。
综上所述，汽车巡航控制系统具有以下功能：

（1）恒速行驶功能，汽车自动巡航行驶即指汽车在行驶时，驾驶人员即使不踏加速踏板，汽车仍然可以按驾驶员所希望的车速自动保持行驶的功能，这是巡航控制系统最基本的功能。

（2）加速、减速功能，汽车处于巡航行驶的状态时，若按下加速开关，则设定速度增加，此为加速功能。同样，若按下减速开关，则设定速度减少，此为减速功能。

（3）取消、设定功能，如果踏下制动踏板或槽中控制的解除开关，则可以自动解除巡航功能。如果从新按下设定开关，汽车进入巡航状态。

（4）自动选、换挡功能，在巡航控制期间，随着道路坡度的变化以及汽车行驶可能遇到的阻力，车辆自动变换节气门开度或自动进行档次转换，以按存储在ECU内的最佳燃油经济性瑰、规律或动力性规律稳定行驶。

（5）防止误操作及报警功能，在不具备巡航条件的情况下，例如车辆在起步阶段，驾驶员启动了巡航开关，巡航控制系统会防止类似的误操作，并有报警的功能。
