飞行模拟转台设计[毕业论文+CAD图纸]

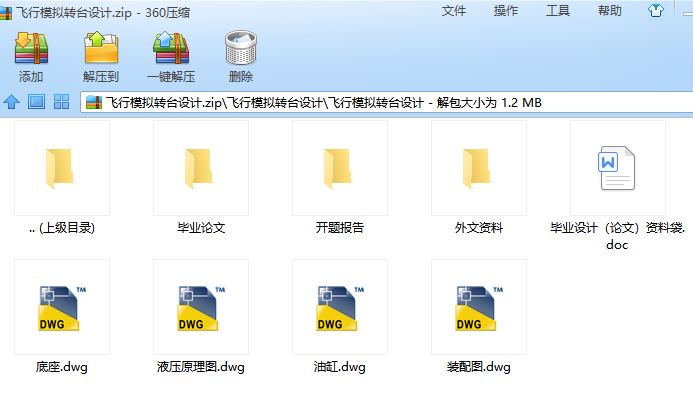

机电毕业设计课题:飞行模拟转台设计含毕业论文、任务书、开题报告、英文翻译、CAD图纸

飞行模拟转台设计[毕业论文+CAD图纸]

摘要

飞行模拟转台是航空航天仿真试验的重要设备之一，近年来仿真技术的发展对飞行模拟转台提出了更高的要求，同时也促进和飞行模拟转台的开发。飞行模拟转台是具有重大经济价值和国防战略意义的高精尖实验设备，它是在实验室条件下模拟飞行器或导弹在空中飞行姿态半实物仿真的有力工具，它和目标发生装置组合在一起模拟导弹跟踪目标的过程，可以真实地模拟出导弹等飞行器在空间的各种姿态和动力学特性，从而对其传感器件、控制系统和执行机构等硬件设备的性能加以测试和评价，为飞行器的研制、改进和再设计提供各种参考依据。它的性能指标直接关系到飞行仿真结果的逼真度。随着当前国际形势的日益严峻和我国现代军事技术的不断发展，对模拟转台的精度要求不断提高。作为一种高精度的运动仿真设备，其台体动态特性直接影响到转台动态仿真的可靠程度。在设计阶段对机械台体进行动态特性分析和优化设计，尤其是对框架等结构支撑部件的动态特性研究和结构优化设计十分重要。本文主要介绍液压模拟转台，包括设计特点和主要性能，并对主要指标的测试情况作了简单介绍和分析。

关键字：飞行模拟转台 航空航天 仿真

Hydraulic flight simulation turntable

Abstract

flight simulation turntable is aerospace simulation experiment is one of the important equipment in recent years, the development of simulation technology for flight simulation turntable is put forward higher request, but also promote the development and flight simulation turntable. Flying simulation turntable is significant economic value and significance of defense strategy, it is exquisite experiment equipment in the laboratory conditions simulated flying in the air or missile flight hardware-in-the-loop simulation, it is a powerful tool and plant together to simulate the process of missile tracking, can truly simulate flying in space of missile etc all sorts of attitude and dynamic characteristics of the sensor, thus, control system and enforcement agencies and other hardware equipment performance test and evaluation, the development and improvement for vehicle and is designed to provide all kinds of reference. It is directly related to the performance index of fidelity flying simulation results. With the current international situation and the increasingly serious in modern military technology unceasing development, the accuracy of simulation turntable is improving. As a kind of precision motion simulation equipment, the dynamic characteristics of the machine body directly affect the reliability of the dynamic simulation turntable. In the design phase of mechanical machine body dynamic analysis and optimal design of frame structure, especially the dynamic characteristics of the study supported components and structure optimization design is very important. This paper mainly introduces the hydraulic simulation turntable, including the design characteristic and main performance, and the main indexes of tests are introduced and analyzed.

Keywords: flight simulation turntable aerospace simulation

目录

1. 绪论 1
1.1 选题的依据及意义 1
1.2 国内外研究概况及发展趋势 1
2 . 单片机控制系统设计 2
2.1 单片机的选用及功能介绍 2
2.2 片外存储器功能简介 3
2.3 显示与键盘部分设计 4
2.4 交流异步电动机变频调速系统 6
2.4.1 交流异步电动机变频调速原理 7
2.4.2主电路和逆变电路工作原理 7
2.4.3 变频与变压 10
2.4.4 电动机与单片机的接口 12
2.5 位移和转速检测部分的设计 13
2.5.1 位移检测传感器和转速检测传感器的选用 13
2.5.2 光栅位移和转速传感器与单片机的接口设计 14
3． 机械结构与液压传动系统设计 17
3.1升降系统结构分析 18
3.1.1液压缸结构 18
3.1.2 液压缸零部件分析 21
3.1.3油缸的壁厚校验 23
3.2 传动系统结构分析与计算 24
3.2.1 电动机的选择 24
3.2.2.2轴尺寸设计 27
3.2.3 键的选择与校核 29
3.2.4 皮带的选择 30
3.3 液压系统分析 33
3.3.1液压系统 33
3.3.2 液压泵与电动机的选择 34
结论 36
参考文献 37
致谢 38

1.绪论

1.1 选题的依据及意义

随着飞机和导弹的快速发展，要求其具有更高的性能和稳定性,这就要我们通过对他们的性能参数进行测量评估进而进行改进，但一架真正的飞机或一枚导弹的成本太高,我们不可能也没有必要用一架真正的飞机或导弹来进行实验采集数据,这就要求我们采用一些比较合理的实验装置来实现飞机或导弹的飞行状态，这样飞行模拟实验转台得以发展。该转台可以将重物放在其上面也可以用来对飞行员进行培训，因为它可以模拟飞机在空中飞行的各种姿态。该装置的出现既达到了对飞机或导弹性能参数的采集，进而改进，在成本上远远低于一架飞机或导弹的价格，对飞机和导弹的发展具有不可估量的价值。

1.2 国内外研究概况及发展趋势

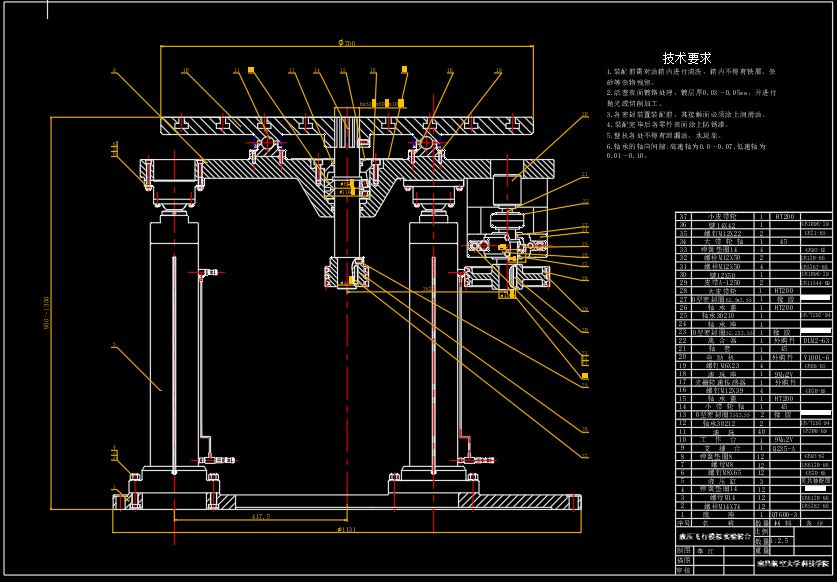

目前,大部分飞行模拟转台采用串联式机构,而本设计则采用并联式机械机构来实现的。采用并联机构其承载能力大,机构简单。本机构由上下两个工作平台,下平台固定在地面上,上平台用来放待实验的物品,在上下平台之间采用三个液压缸连接,通过液压缸上声高度的不同,来实现上平台的倾斜,而上平台可由电动机带动旋转从而达到模拟飞机在飞行过程中的各种状态。

飞行模拟器研制及应用被认为是飞行模拟技术发展的基础性工程和关键环节，一直受到世界各国尤其是发达国家的高度重视。美国是世界上最早开展飞行模拟器研究和应用的国家，在技术和数量上一直居领先地位。据统计，美国的飞行模拟器研制和采办费用每年增长一倍，仅1995年～2000年的费用就高达36亿美元。俄罗斯同样是世界上的飞行模拟大国和强国，他们的所有飞机都配备有相应的飞行模拟器，仅空中飞行模拟器就有20余种，其中包括先进的空地综合飞行模拟系统。值得提出的是，俄罗斯在飞行模拟器的基础理论研究，特别是人-机工效学和飞行员建模与仿真等方面都名列前茅。英、德、法等国的飞行模拟器研制及应用也始终处于世界先进行列。

我国在飞行模拟器研制及应用方面虽然起步比美、俄、英法等国较晚，但仍是世界上发展飞行模拟器较早的国家。于20世纪60年代开始使用射击练习器和仪表飞行练习器，并建立了研究用飞机控制系统模拟试验台、航空发动机模拟试验台。20世纪80年代发展更快，先后研制成功了一系列研制用飞行模拟器和工程用飞行模拟器，并普及设计、制造和使用了各个机种的飞行模拟训练器。出此，我国还是世界上少数能够设计和建造空中飞行模拟器的国家之一，所以可堪称为“飞行模拟器大国”。

2.单片机控制系统设计

飞行模拟实验转台的控制系统可以是微机、单片机、可编程控制器等，考虑到本次设计的飞行模拟实验转台仅有3个液压缸和一个电动机，控制器需要进行的运算量不大，而且本系统提供的功能并不复杂，单片机MCS-51足以。所以从节省成本的角度出发选择了单片机控制系统。
将本次单片机的控制系统划分为以下几个模块：
