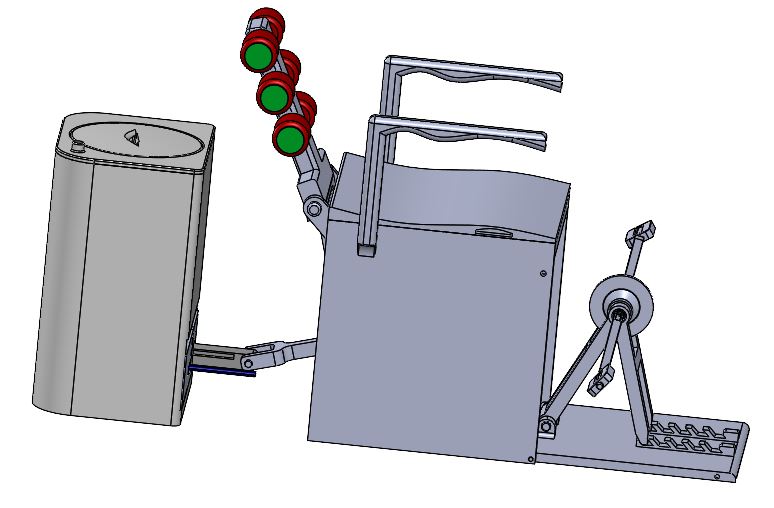

多功能健身洗衣机设计[毕业论文+Solidworks模型+CAD图纸]

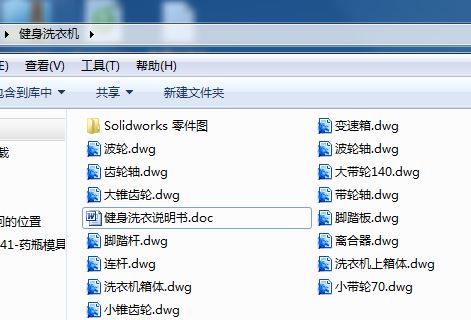

机械设计毕业论文:健身洗衣机设计含论文,CAD图纸,solidworks零件图

多功能健身洗衣机设计[毕业论文+Solidworks模型+CAD图纸]

摘 要

本设计为一种新型实用多功能健身洗衣机，它包括机架、变速装置（带轮传动、齿轮传动和锥齿轮传动）、洗衣、脱水桶、靠背和脚踏健身车组成。本健身洗衣机采用模块化设计，分为洗涤模块和脱水模块：洗涤模块通过机架做圆弧转动带动齿轮做往复转动，变速后经锥齿轮传到洗衣桶；脱水模块通过脚踏板由带轮传动到齿轮传动，变速后经锥齿轮传给脱水桶。同时也分为动力模块和执行模块，两个模块可拆开，方便携带。机架上安装有座椅、扶手，座椅和扶手高度可调，适合于不同身高的人群；同时把洗涤、漂洗和脱水三个过程在同一桶中完成，使健身洗衣机实现了多功能和一体化，进一步提高了洗衣机的自动化程度。通过更改齿轮的啮合来实现洗涤与脱水，所产生的噪音小，在锻炼身体的同时也清洗了衣物，既能健身又能洗衣服，可全面提高身体素质，训练上下肢和腹肌的协调能力，具有实用性强、结构合理，充分利用能量、环保节能等优点。同时因为不需要电源而不耗电，环保节能，减轻了消费者一定程度上的经济负担。

关键词：健身 洗衣机 洗涤 脱水

Abstract

This design is a new kind of multifunctional exercise-whasher. It includes frames, gear change mechanism(gear-driven、gearrack-driven and wimble-driven etc)、laundry barrel、dehydrate-barrel and pus-bike. This kind of washer adopts modularize design, it divides washing and dehydrate parts. The washing modularize is made to-and-fro movement accroding frame's circle movement to rack by link halum. It is passed to laundry-barrel afer changing rate. Meantime ,it consits of drive and administrate parts, they are easy to take and can't be divided. The chair and handrail are fixed on the frame, height can be modulated and fit for different person with different heights. It carrys laundy and dehydrate out by alterlating gear's mesh. So it makes little noise and take exercise, washing clothes at the same time. Taking exercise as well as washing. It can train the banlance of the upper and lower limes to develope our body entirely. It has many strongpionts as practicability、well done structure、take full advantage of energy ect. Meamtime, it doesn't use electric enenergy ,so it protects the evironment and saves energy, lighten the weight of customer's economy on a certain extent.

Key words: setting-up exercise washing machine wash

目 录

1.绪论 30
1.1课题背景 30
1.2洗衣机发展概况 30
1.3健身器材发展概况 31
1.4健身洗衣机发展状况 32
2.方案设计 32
2.1引言 32
2.2设计方案选择 33
3.总体设计 35
3.1确定总传动比和分配各传动比 35
3.2各轴功率的确定 36
4.零件设计 37
4.1 带轮和V带设计 37
4.2圆柱直齿轮的设计与校核 39
4.3直齿锥齿轮的设计与校核 42
4.4齿轮齿条的设计 45
4.5带轮轴的设计与校核 47
4.6齿轮轴一的设计与校核 51
4.7齿轮轴二的设计 55
4.8齿条轴三的设计 56
4.9波轮轴四的设计 58
4.10变速箱设计 59
4.11波轮设计 60
4.12洗衣机箱体设计 62
4.13前支架和后转动架设计 63
5.控制系统设计 65
5.1离合器设计 65
5.2控制手柄设计 66
6.总结 67
7.致谢 68
8.参考文献 6

1.绪论

1.1课题背景

随着社会的发展，人们日常生活节奏的加快，洗衣难、锻炼少的问题也突显出来，尤其是在校园里的学生，出租房住户，旅馆人员等人群，都在不同程度的存在不方便用洗衣机的问题。鉴于此设计一部健身洗衣机，把健身搬到宿舍，把洗衣服当成一种锻炼，在健身的同时把衣服洗的干干净净，用少量的钱买回强壮健康的身体、干净的衣服、宝贵的时间。本产品是针对以上人群专门研制的一种价格低廉，无需电源，又可用来健身的洗衣机产品—健身洗衣机。

1.2洗衣机发展概况

1.2.1国内研究现状

如今，我国洗衣机年产量约占世界年产量的四分之一，居世界首位。但是我国对洗衣机技术的研究很少，甚至很多企业目前仍然依靠国外技术。据文献检索，我国学者对大型工业洗衣机进行了研究。他们建立滚筒式洗衣机动特性设计的整机系统振动计算模型，给出了计算方法，同时将有限元法引入框架结构研究[1]。未来洗衣机将朝着环保方向发展
