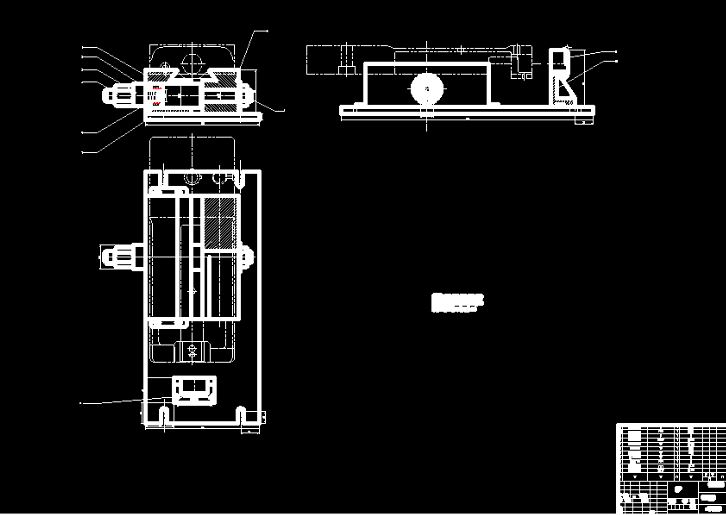

![车床小刀架机械加工工艺及镗孔夹具设计[毕业论文+CAD图纸]](https://www.chilunren.com/wp-content/uploads/2021/02/1614310521-捕获.jpg)
车床小刀架机械加工工艺及镗孔夹具设计[毕业论文+CAD图纸]
![车床小刀架机械加工工艺及镗孔夹具设计[毕业论文+CAD图纸]](https://www.chilunren.com/wp-content/uploads/2021/02/1614310522-111.jpg)
摘要
车床小刀架是车床中的一个重要部件,有了它车床才能够对零件进行切削。
本次设计为车床小刀架加工工艺上的一个镗孔夹具(∅32H7)。在设计夹具时,主要以燕尾槽进行定位。利用螺栓与螺母进行夹紧操作。在设计该夹具时,根据零件的形状与尺寸来进行对夹具的结构设计。最后通过校核计算,来校核该夹具的强度是否满足要求。
该夹具的结构及操作简单,能大大提高劳动生产率。
关键词:车床小刀架,机械加工工艺,夹具
Abstract
The lathe compound rest is in a lathe's important part, had its lathe only then to be able to carry on the cutting to the components.
This design for a lathe compound rest processing craft in boring jig (32H7). When designs the jig, mainly carries on the localization by the dovetail slot. Carry on the clamp operation using the bolt and the nut. When designs this jig, carries on according to the components shape and the size to jig's structural design. Finally through the examination computation, examines this jig's intensity whether to satisfy requests.
This jig's structure and the simplicity of operator, can raise the labor productivity greatly.
Key word: Lathe compound rest, machine-finishing craft, jig.
目 录
摘 要 I
ABSTRACT II
第1章 绪论 1
1.1 定位装置 1
1.2 夹紧装置 1
1.3 对刀-引导装置 1
1.4 其他元件及装置 1
1.5 夹紧体 1
第2章 零件的分析 2
2.1 零件的作用 2
2.2 零件的工艺分析 2
第3章 零件的规程设计 3
3.1 确定毛坯的制造形式 3
3.2 基面的选择 3
3.3 基准的选择 3
3.3.1.粗基准的选择 3
3.3.2精基准的选择 3
3.4制订工艺路线 3
第4章 车床小刀架工艺过程 4
第5章 机械加工余量、工序尺寸及毛坯尺寸的确定 5
第6章 确定切削和用量及基本工时 6
6.1 工序1划线 6
6.2 工序2铣 6
6.3 工序3铣 11
6.4 工序4钳 12
6.5 工序5磨 12
6.6 工序6镗 13
6.7 工序7钻 15
6.8 工序8划线 20
6.9 工序9钻 20
6.10 工序10钳 25
6.11 工序11检 25
第7章 夹具设计 26
7.1 镗模导向装置的设计 26
7.2 夹具设计 27
7.3 夹紧元件强度校核 28
7.4 标准件的选用 29
7.5 夹具设计及操作简要说明 29
结论 30
致谢 31
参考文献 32
第一章 绪 论
机床夹具是在金属切削加工中,用以准确地确定工件位置,并将其牢固地夹紧,以接受加工的工艺装备。它的主要作用是:可靠地保证工件的加工位置,提高加工效率,以减轻劳动强度,充分发挥和扩大机床的工艺性性。因此,机床夹具在机械制造中占有重要的地位。而专用夹具是指专为某一工件的某一道工序的加工而专门设计的夹具,具有结构紧凑,操作迅速、方便等优点。专用夹具通常由使用厂根据要求自行设计和制造,适用于产品固定且批量大较的生产中。
专用夹具由定位装置、夹紧装置、对刀-引导装置、其他元件及装置、夹具体。
1.1定位装置
这种装置包括定位元件及其组合,其作用是确定工件在夹具中的位置,即通过它使工件加工时相对于刀具及切削成形运动处于正确的位置,如支承钉、支承板、V形块、定位销等。
1.2夹紧装置
它的作用是将工件压紧夹牢,保证工件在定位时所占据的位置在加工过程中不因受重力、惯性力以及切削力等外力作用而产生位移,同时防止或减小振动。它通常是一种机构,包括夹紧元件(如夹爪、压板等),增力及传动装置(如杠杆、螺纹传动副、斜楔,凸轮等)以及动力装置(如气缸、油缸)等。
