飞锤支架的夹具设计及数控加工[毕业论文+CAD图纸]

夹具设计毕业论文：飞锤支架的夹具设计及数控加工含论文，CAD图纸

飞锤支架的夹具设计及数控加工[毕业论文+CAD图纸]

题目：设计飞锤支架夹具

内容：

(1)零件的工艺分析
(2)飞锤支架夹具设计
(3)绘制夹具装配图
(4)夹具设计说明书
(5)加工程序部分
原始资料：该零件图样一张
生产纲领为5000件/年；

目 录

前言-------------------------------------------------------------------------（3）
1. 零件的工艺分析------------------------------------------------------（4）
1.1 零件的功用、结构和特点-----------------------------------------------------（4）
1.2 主要加工表面及要求------------------------------------------------------（4）
2. 飞锤支架夹具设----------------------------------------（6）
2.1工序的工艺分析--------------------------------------------------------（6）
2.2定位方案及定位元件选择和设计--------------------------------------------------（8）

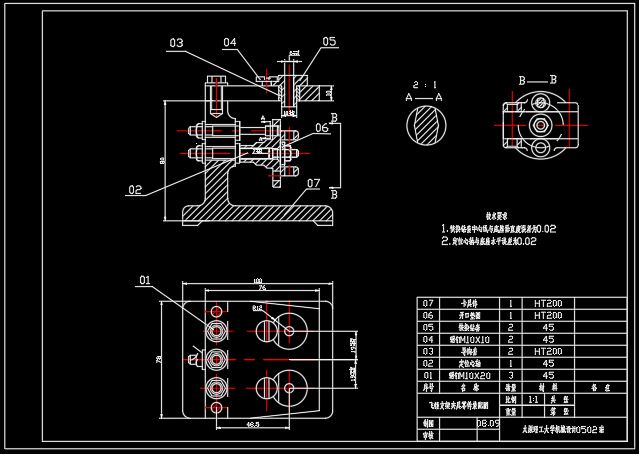

3. 绘制夹具装配图见附表一-------------------------------------------------------（13）
4. 夹具设计说明书----------------------------------------------------(15)
4.１夹具设计的基本要求-------------------------------------------------------------（15）
4.２ 夹具设计的程序---------------------------------------------------------------------（17）
5. 加工程序---------------------------------------------------------------(22)
6. 结论------------------------------------------------------------------（24）
7. 参考文献------------------------------------------------（24）
（1）飞锤支架零图---------------------------------------１
(2) 装配图---------------------------------------------------------------附表一

前 言

毕业设计是每个大学生在毕业前必须完成的一个教学环节，是对我们所学专业的一个综合测试，也是对我们毕业生做的一次具体的、重要的考验。此设计密切结合高等学校的办学宗旨。已检测我们在学习和实习过程中对所学知识的掌握程度和运用水平。同时在毕业设计中与同学互相帮助,一起去图书馆查阅毕业设计中需要得一些相关资料,共同探讨课程设计中出现的问题,体现了同学之间的凝聚力,增进了同学之间的友谊,加强了与老师的知识探讨.

作为机械类专业的学生不能仅以学好课本上的理论知识而满足,如果不懂的运用他们,学再多的理论知识也毫无用处。因此我们非常重视本次毕业设计的实践,通过本次毕业设计是我们各方面的能力都有所加强,对于今后的生产实习以及走上工作岗位有很大帮助,是我们受益匪浅。
本设计不足之处，恳请老师点评、指正。

图1-1零件图

1. 零件的工艺分析

1.1 零件的功用、结构和特点

功用：起支撑作用。由于该工件工作时要承受一定的力，因此要求有一定的强度、刚度和韧性。

1.2 主要加工表面及要求

1. 孔径为φ7 的孔，其形位公差遵守包容要求，表面粗糙度Ra1.6μm，孔的端面与宽18 的槽相通，孔口倒角1×45°。

2. 飞锤支架φ11的回转面，表面粗糙度为Ra6.3μm。

3. 飞锤支架φ15的回转面，表面粗糙度为Ra12.5μm。

4. φ19 的回转面和右端面，表面粗糙度为Ra1.6μm，并倒角。

5. 飞锤支架表面2－φ6.5锪平φ12的沉孔，铣上表面及其轮廓，表面粗糙度不作要求。

6. 4－φ6 的孔，表面粗糙度为Ra6.3μm，倒角1×45°。
