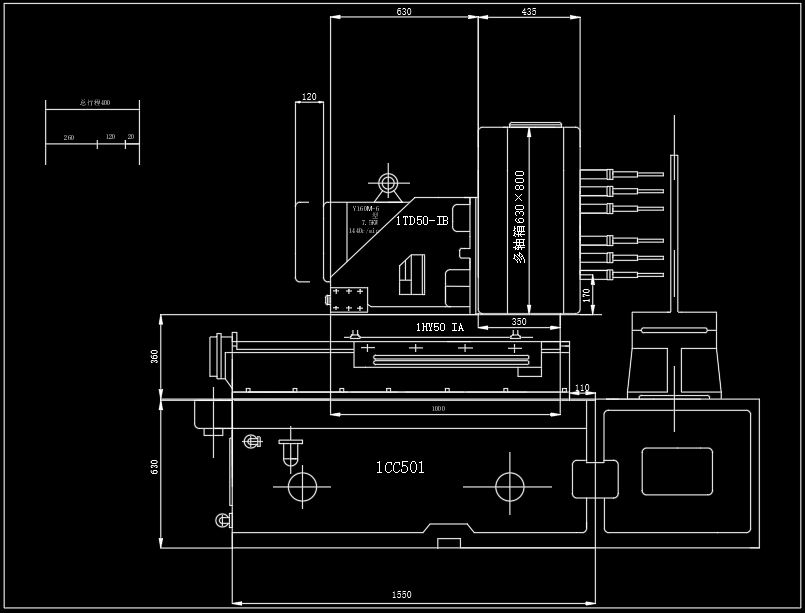

后桥减速器壳体的钻孔加工组合机床[毕业论文+CAD图纸]

夹具设计毕业论文：后桥减速器壳体的钻孔加工组合机床含论文CAD图纸

后桥减速器壳体的钻孔加工组合机床[毕业论文+CAD图纸]

摘 要

组合机床是以通用部件作为基础，配以按工件特定形状和加工工艺设计的专用主轴箱和夹具，组成的半自动或自动专用机床。

组合机床是一种专用高效自动化技术装备，目前，它是大批量机械产品实现高效、 高质量和经济性生产的关键装备，因而被广泛应用于许多工业生产领域。在大批量生产的机械工业部门，大量采用的设备是组合机床。因此，组合机床及其自动线的技术性能和综合自动化水平，在很大程度上决定了这些工业部门产品的生产效率、产品质量和企业生产组织的结构，也在很大程度上决定了企业产品的竞争力。矿车轮在矿山机械技术领域用途极为广泛。而本题目就包含了这两种在机械领域都有着重要用途的设备。

矿车轮钻孔组合机床设计是一个复杂的毕业设计。该零件（矿车轮）结构复杂，因此零件毛坯采用灰铸铁铸造成形，题目要求设计钻三个M10螺孔 的组合机床。组合机床设计过程复杂，需要查阅资料很多，所以在设计时尽量使加工简单，但又不影响加工质量，同时使各工序尽量集中，发挥组合机床的优点，同时使各种误差减小到最低限度。

关键词：组合机床、夹具、多轴箱、传动轴、三图一卡

一、绪 论

1.1课题背景

1.1.1国内组合机床的发展现状

现代社会中，人们为了高效、经济地生产各种高质量产品，日益广泛的使用各种机器、仪器和工具等技术设备与装备。为制造这些技术设备与装备，又必须具备各种加工金属零件的设备，诸如铸造、锻造、焊接、冲压和切削加工设备等。由于机械零件的形状精度、尺寸精度和表面粗糙度，目前主要靠切削加工的方法来达到，特别是形状复杂、精度要求高和表面粗糙度要求小的零件，往往需要在机床上经过几道甚至几十道切削加工工艺才能完成。因此，机床是现代机械制造业中最重要的加工设备。在一般机械制造厂中，机床所担负的加工工作量，约占机械制造总工作量的40%～60%，机床的技术性能直接影响机械产品的质量及其制造的经济性，进而决定着国民经济的发展水平。可以这样说，如果没有机床的发展，如果不具备今天这样品种繁多、结构完善和性能精良的各种机床，现代社会目前所达到的高度物质文明将是不可想象的。

一个国家要繁荣富强，必须实现工业、农业、国防和科学技术的现代化，这就需要一个强大的机械制造业为国民经济各部门提供现代化的先进技术设备与装备，即各种机器、仪器和工具等。然而，一个现代化的机械制造业必须要有一个现代化的机床制造业做后盾。机床工业是机械制造业的“装备部”、“总工艺师”，对国民经济发展起着重大作用。因此，许多国家都十分重视本国机床工业的发展和机床技术水平的提高
