Z3050摇臂钻床预选阀体机械加工工艺及镗孔专用夹具设计[毕业论文+CAD图纸]

夹具设计毕业论文：Z3050摇臂钻床预选阀体机械加工含论文，CAD图纸,工艺卡

Z3050摇臂钻床预选阀体机械加工工艺及镗孔专用夹具设计[毕业论文+CAD图纸]

目录

1. 前言部分
2. 机械制造工艺设计任务书
3. 参考文献
4. 零件分析
5. 确定毛坯
6. 拟定工艺路线
7. 铣平面工艺计算
8. 镗孔的计算
9. 钻孔的计算
10. 磨削加工计算

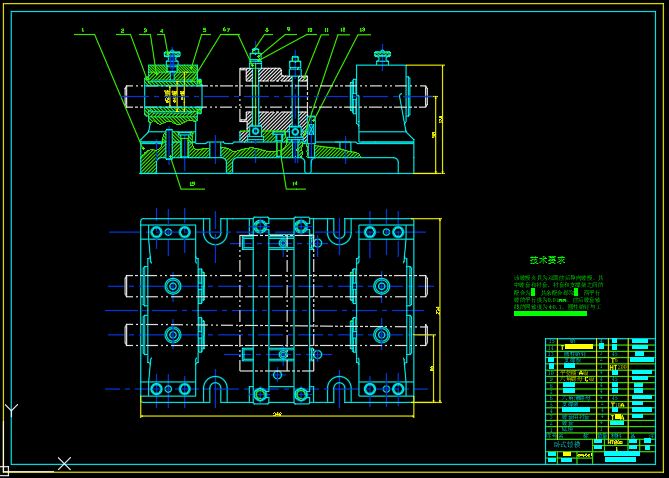

11. 镗孔专用夹具设计
12. 毕业设计的总结

前言部分

机械制造工艺毕业设计是完成大学全部课程，并进行了毕业实习的基础上进行的一个重要的教学环节。这次设计要求我们能综合运用所学的基本理论并结合生产实际中学到的实践知识，独立地分析和解决工艺问题，初步具备了设计一个中等复杂程度零件（预选阀体）的工艺规程的能力和运用夹具设计的基本原理和方法拟定夹具设计方案，完成夹具结构设计的能力，也是熟悉和运用有关手册，图表等技术资料及编写技术文件的一次实践机会，为今后从事的工作打下良好的基础。

设计预选阀体的机械加工工艺规程及镗孔工装夹具设计

2. 原始资料：

1) 生产纲领：10万件／年

2) 生产类型：中批量产量

3) 车间工作制：两班制

3. 设计内容

1) 零件毛坯合图 1张

2) 机械加工工艺过程卡 1套

3) 机械加工工序卡 1套

4) 专用夹具体 1副

5) 设计说明书 1

一．零件的分析

1. 预选阀体是一种液压元件，它五个表面均需要铣削加工，孔Φ40H7的加工精度，及各油路孔系的位置精度要求高，此外还需要加工一系列的螺纹孔。

2. 参考文献(3)中有关面和孔加工的经济精度及机床能达到的位置精度，各个孔位置精度，尺寸精度均可达到。

二．确定毛坯、画毛坯零件合图

根据零件材料确定毛坯为铸件，由任务书知生产批量为中批，所以毛坯的铸件方法采用砂型机器造型。又由内孔2-Φ40均需要铸出33孔，故还应安放型芯。此外，为了消除残余应力，铸件应安排人工时效。

参考文献（1）表2.2-3该种铸件的尺寸公差等经(T为8～10级)加工余量等级MA为G。故取CT为9级，MA为G级加工。

参考文献(1)表2.2-4，用查表法确定各表面的总余量如下表：

加工表面 基本尺寸 加工余量等级 加工余量 说明
