塑料瓶自动封口机设计[毕业论文+Solidworks模型+CAD图纸]

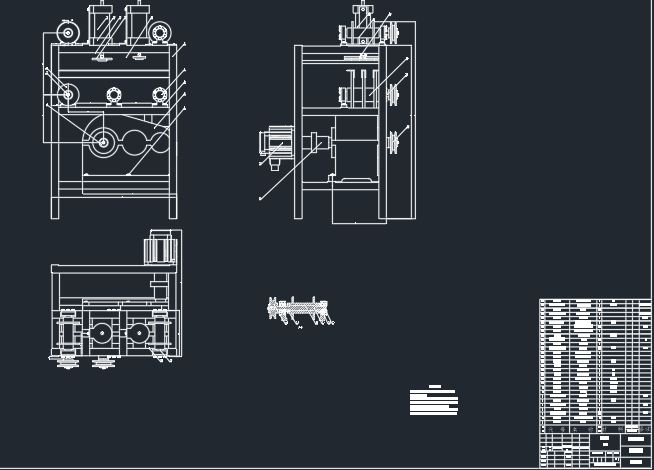

摘要

塑料瓶自动封口机是一台用于饮料或化工产品的塑料瓶自动封口设备，包括驱动装置，封口装置，封口膜退绕卷取装置以及切膜装置。驱动装置采用伺服电动机进行驱动，伺服电动机通过联轴器与减速器进行连接，减速器通过带传动连接传动带，塑料瓶置于传送带上，通过伺服电动机控制塑料瓶在封口工位、切膜工位停止；封口装置采用气缸控制，热封口器采用采用电能进行加热，通过温控开关进行温度控制，通过热封口板与瓶口的压合进行热封。封口膜退绕卷取装置包括封口膜退绕装置和封口膜卷取装置，封口膜退绕装置通过滚动轴承固定在机架上，封口膜卷取装置通过带传动与伺服电动机连接，通过伺服电动机控制封口膜有时序的转停进行退绕卷取动作，即在进行切膜、封口工序是停止转动，在该工序的间隔时间进行退绕卷操作，从而保证进行切膜、封口工序时热封口膜处于正确位置；切膜装置采用热切膜，有电能进行加热，温度控制器进行温度控制，将热封膜进行切割。

工作时，当塑料瓶进入工作空间后，塑料瓶在传送皮带摩擦力的作用下前进。当塑料瓶输送到至封口工位时，伺服电动机将停止转动，塑料瓶停在封口工序位，封口装置进行完封口工序以后，伺服电动机将继续转动，将塑料瓶传动到切膜工序位置，伺服电动机停止转动，气缸控制切膜压板下压，进行切膜工序，切膜完成以后，伺服电动机控制传送带继续转动，将塑料瓶输送到下一工序，同时，封口膜退绕卷取装在伺服电动机控制下进行退绕转运动，退绕到指定位置以后，伺服电动机停止。

该塑料瓶自动封口机方案，封口平稳、经济、快速。这次设计的塑料瓶自动封口机，可以应用于工厂流水线进行大规模的生产，提高工厂的生产效率。

关键词：封口机；切膜；热封

Abstract

Plastic bottle automatic sealing machine is a plastic bottle for beverage or chemical products-automatic sealing equipment, which comprises a driving device, a sealing device, the sealing film-unwinding coiled device and cutting device. Driving device adopts the servo motor to drive, servomotor connected through the coupling and reducer, reducer through belt drive is connected with the transmission belt, plastic bottle is arranged on the conveyor belt, through the servo motor control plastic bottles in the sealing station, station stop cutting film; sealing device controlled by cylinder, heat seal uses electrical energy to heat. The temperature control, the temperature control switch, through the thermal sealing plate and the pressing heat sealed bottle. Sealing film-unwinding coiled device comprises a sealing film unwinding and rewinding device,device sealing film unwinding roller bearing is fixed on the frame through the sealing film coiling device through the transmission belt is connected with the servo motor, unwinding coiled of action through the servo motor control sealing film time to stop, in cutting film, sealing process is stopped,the unwinding roll of operation in the process of the time interval, so as to ensure the cutting film,sealing process of heat sealing film is in the correct position by hot film; film cutting device, electric-heating temperature controller to control the temperature, the thermal sealing film cutting.

At work, when the plastic bottle into the working space, plastic bottles along the conveyor belt-under the action of friction force. When the plastic bottle conveying to the sealing station, servo motor will stop, stop in a plastic bottle sealing process, after the sealing device of end sealing process, the servo motor to rotate, the plastic bottle drive to membrane cutting position, servo motor stops rotating, the cylinder control film cutting plate under pressure, cutting film after the completion of the process, cutting film, servo motor control the conveyor belt conveyor continues to rotate, the plastic bottle to the next process, at the same time, the sealing film unwinding coiled in servo motor control for unwinding rotary motion, then off to the specified location, servo motor stop.

Automatic sealing machine for sealing the plastic bottle . Automatic sealing machine for plastic bottle  of  this design, can  be used for mass production in the factory assembly line improving the production efficiency of the factory.
Keywords: Sealing machine; cutting film; heat sealing

目录

摘要        I
Abstract        II
目录        1
第一章  绪论        2
1.1 塑料瓶自动封口机课题背景        2
1.2  塑料瓶自动封口机的作用        2
1.3  封口机械的发展状况        3
1.3.1  国外封口机械的发展状况        3
1.3.2  国内封口机械的发展状况        3
第二章  总体方案的设计        5
2.1  毕业设计任务书及设计参数        5
2.1.1  技术参数        5
2.1.2  设计目的        5
2.1.3  设计的内容        5
2.1.4  设计任务        5
2.1.5  基本要求        5
2.2各装置方案的确定        6
2.2.1 驱动装置方案        6
2.2.2封口装置        6
2.2.3封口膜退绕卷取装置        7
2.2.3切膜装置        8
第三章 电机的选择        9
3.1 电动机的选取        9
第四章 工作能力分析计算        12
4.1  键的设计及强度校核        12
4.2  轴的设计及强度校核        12
4.3  轴承的选择及校核        16
参考文献        18
致  谢        19

第一章  绪论

1.1 塑料瓶自动封口机课题背景

随着中国饮料、乳制品、化工产品等产品的需求迅速增长，对封口机也有着越来越高的要求，尤其是封口质量和封口效率。仍然采用传统设计方法已经无法满足市场的需求，无法适应尤为激烈的市场经济的竞争，同时也很难提高产品的经济效益和综合技术，以确保产品质量。

随着社会生产力的发展，封口机扮演各种机械越来越重要的作用。封口是必要条件，为产品进入流通和实现的主要手段是使用包装机械和包装的。与此同时，随着时代的发展和技术的进步，封口机起着流通领域中越来越重要的作用。随着科学技术和各种食品的发展，提出了对包装技术和设备的新要求。封口机是包装机械中不可或缺的一部分。它主要用于热封口薄膜封口塑料瓶，可以是单机操作，并且还可以支持使用流水线的，被广泛应用于家用饮料，乳制品，化学制品等行业。

目前，塑料瓶封口机封口机将日趋激烈的竞争，用塑料瓶在未来的工业自动化趋势，促进提高封口装置，封口多功能，高效率的设备开发的整体水平，低功耗，以及封口技术正朝着发展趋势如下：机电一体化，机械功能多元化，结构设计标准结构，智能控制，高精度运动。

1.2  塑料瓶自动封口机的作用

现代工业（如食品，医药，化工等）的生产，包括原材料，加工车间和产品包装，包装封口产品就变得非常重要。塑料瓶自动封箱机的根本保证，实现机械化，自动化产品，它提供了先进的技术和设备，为包装行业，在现代工业生产中的重要作用。

1提高生产率

生产力是包装机械的重要作用。如自动封口机的生产率可达50盒/分钟某公司是国内生产的，这是手工包装封口无法比拟的。

2，以改善工作条件

如使用的危险品如硫酸，从而提高了生产效率，并改善了工作条件，以避免工人和硫酸之间的直接接触的机械封口的包装，使操作的安全性。

3降低产品成本

如使用封口液体，粉末材料和包装机械，并能减少液体溢出，粉尘飞扬现象，减少和防止产品损失，节约原材料，降低成本，并能保护环境。

4，以提高产品的质量

如使用的包装盒封口包装机械，食品和药品，避免了产品的工作人员直接接触，加强对产品的保护和保健品;此外，由于高精度的包装盒封口机的设计，保证了产品外观整齐，严封口口，以提高产品的包装质量，提高市场销售的竞争力。

5节省建设投资

如采用封口包装机械产品，产品和包装能力的供应相对集中，包装工艺布置紧凑，能充分利用空间，减少了手工包装的产品领域，这样可以节省建设投资。

1.3  封口机械的发展状况

随着科学技术在世界上的高速发展，发达国家已经把激光技术、核能技术、微电子技术、生物技术和系统工程融入传统的机械制造技术。新型合金材料，高分子材料，复合材料，无机非金属材料等新材料也得到了应用，集成化，智能化，网络化，柔性封口机械将成为未来发展的主流。

1.3.1  国外封口机械的发展状况

国外封口机械行业技术的发展经历了以下几个简单；自动化程度高，机械化，自动封箱机，主要的自动化电脑控制封口机。

在二十世纪40年代，首先在食品包装行业率先使用封口机封口包装盒。如英国乳饮料USA封口，封口被称为填料封口圈的先行者。在50中，框封口机广泛用于光电管、电气开关、以实现初级封口机械自动化。在60年代，封口机广泛应用于各种新的电子元件，控制系统，以及使用机械，电气，液压，气动技术，自动封口机的。 70年代，由于使用电子计算机进行控制的封口机，自动封箱机进一
