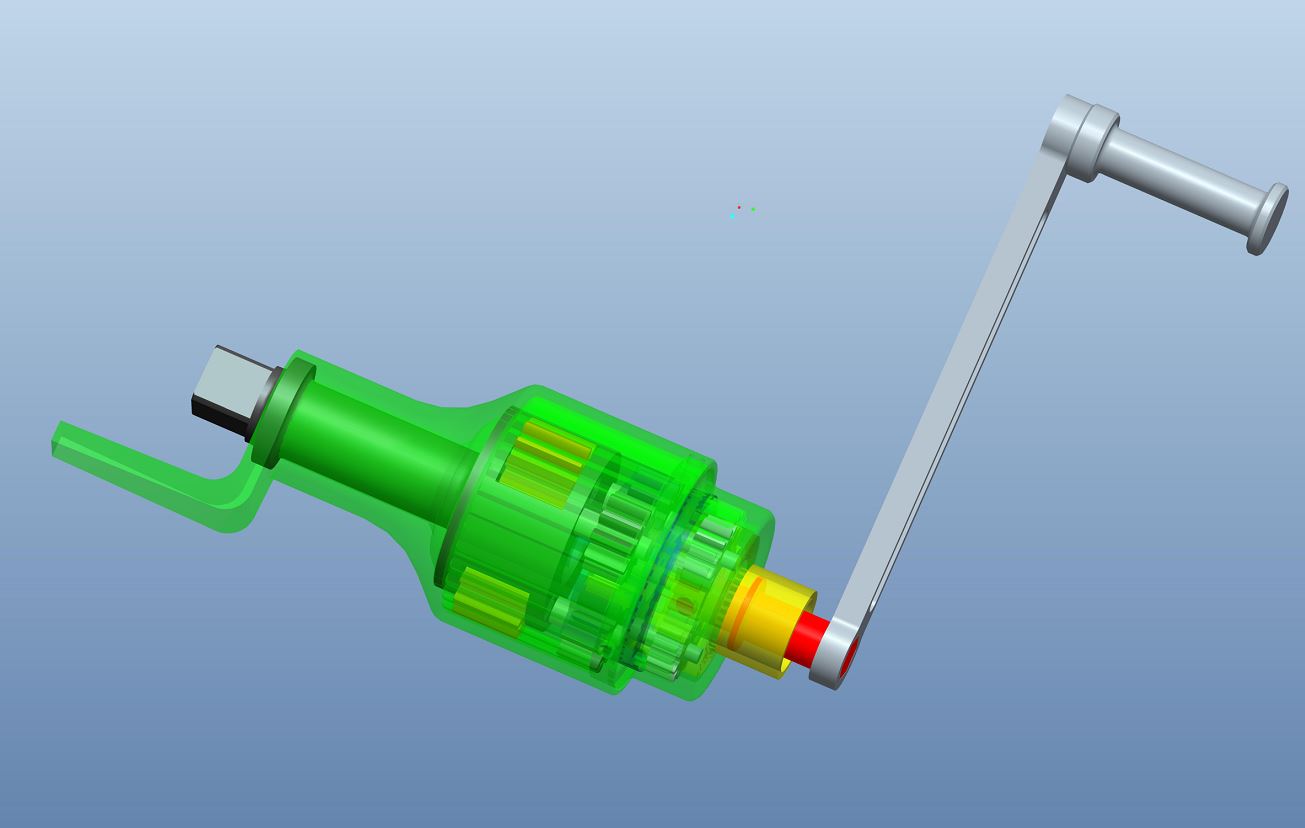

汽车卸胎器的设计与仿真[毕业论文+Pro/E三维+CAD图纸]

汽车毕业论文：汽车卸胎器的设计与仿真含论文，图纸，三维图纸

汽车卸胎器的设计与仿真[毕业论文+Pro/E三维+CAD图纸]

汽车卸胎器的设计与仿真[毕业论文+Pro/E三维+CAD图纸]

摘 要

随着市场经济的不断发展，工程机械市场的需求不断增大，从而配套的机器维修产品也急切需要得到创新和改进。许多工程机械像卡车、载重车、各类军车、集装箱卡车、槽车、大客车、矿车、自卸车、拖拉机、各种专用车辆在野外作业是很容易出现故障的，其中一些故障像轮胎破裂和螺母松动这样的情况，就需要马上对此机械进行维修，但是请专门的服务人员来维修又有诸多不便，为了满足市场的需求，本课题研究的是一种能够快速拧松（紧）螺母的增力机构——行星式卸胎器。本文在分析比较多种常见的增力机构的优缺点后而改进一种增力机构（行星轮系增力机构）而成的。该机构采用的是行星轮系结构，体形小巧，效率高，携带方便，传递功率范围大等优点，具有很好的实用性，可以很方便为每个用户的车上配备一个，特别是广大农村地区，这些地方的车辆很少会去专门的服务机构进行保养，由于农村路况恶劣，农用车在路上颠簸使得车子螺母很容易松动，从而导致种种故障，卸胎器就能在这些故障当中起到一定的作用，可以说这里的市场是很广阔的。随着人们对行星传动技术进一步完善，这方面的应用前景更加广泛。本文对传动路线的选择及结构设计校核进行了详细的计算说明，并利用pro/E完成了虚拟样机的设计。随后通过原理仿真对其合理性与可行性进行了验证，取得了良好的效果。

关键词 ：增力机构：行星机构；维修工具

ABSTRACT

With the continuous development of market economy, the demand for construction machinery market is increasing, thus supporting the machine maintenance products also urgently needs to be innovation and improvement. Many construction machinery such as trucks, trucks, all types of military vehicles, container trucks, tankers, buses, harvesters, dump trucks, tractors, all kinds of special vehicles operating in the field is prone to failure, some failures such as tire burst and the nut loose such a situation, you need to quickly repair this machine, but please maintain a dedicated staff to have a lot of inconvenience, in order to meet market demand, the research is a way to quickly loosen (tighten) the nut The increasing power of institutions - Planetary tire unloading device. Based on the analysis and comparison of several common strengths and weaknesses of institutions by force and to improve upon a force increasing mechanism (planetary gear Force organizations) made. The agency uses a planetary gear structure, body size, high efficiency, easy to carry, transmission power range, etc., has good practicability, it is easy for each user equipped with a car, especially in the rural region, where the vehicles rarely go to a special service for maintenance, as poor rural roads, agricultural vehicles on the road bumps make the car very easy to loose nuts, leading to all kinds of failure, tire disposal device which can play in these failures a role, can be said that the market here is very broad. With further improvement of the planetary transmission technology, prospects in this area more widely. In this paper, the choice of transmission line and the structural design of a detailed calculation of check instructions and to use pro / E completed the design of the virtual prototype. Then adopted the principle of rationality and feasibility of their simulation was validated and achieved good results.

Key words : Force Agency；Planet institutions；Maintenance tools

目 录

1 绪 论 1
1.1. 引言 1
1.2. 国内发展概况 1
1.2.1.研究现状及典型机构 1
1.2.2.存在的问题 2
2 卸胎器的原理 3
2.1卸胎器的简介 3
2.2卸胎器的传动原理 3
2.2.1 机构原理 3
2.2.2 机构三维图拆分结构 4
3 传动系统的方案设计 5
3.1 传动方案的分析与拟定 5
3.1.1 对传动方案的要求 5
3.1.2 拟定传动方案 5
3.2 轮胎拆装增力扳手 5
3.3 低速级设计计算 6
3.3.1 齿数的选择 6
3.3.2 初步计算齿轮的主要参数 6
3.3.3 几何尺寸的计算 9
3.3.4 重合度的设计计算 10
3.3.5 啮合效率的计算 10
3.3.6 齿面疲劳强度校核 11
3.4 第二级设计计算 15
3.4.1 力学计算 15
3.4.2 齿轮的几何尺寸计算结果如下 15
3.4.3 重合度计算 15
3.4.4 啮合效率的计算 16
3.4.5 齿面疲劳强度校核 16
3.5 高速级传功的设计计算 19
4 行星齿轮传动主要构建设计与计算 20
4.1 齿轮传动的结构设计计算 20
4.1.1 太阳轮 20
4.1.2 内齿轮 20
5 主要零件的技术条件 24
5.1 齿轮精度及技术条件 24
5.1.1精度等级 24
5.1.2 对行星轮的要求 24
5.2 行星架及其他主要零件的精度和技术要求 24
5.2.1中心距的极限偏差 24
5.2.2 相邻行星轮轴孔弦距相对误差 24
5.2.3 其他主要零件的精度要求及技术要求 25
5.3 主要零件的材料和热出炉要求 25
5.3.1齿轮材料和热处理要求 25
5.3.2 其他零件的材料和热处理 25
6 机构装配与运动仿真 26
6.1 机构装配与运动仿真概述 26
6.2 卸胎器的机构装配 26
6.2.1 设置工作目录 26
6.2.2 新建装配文件 26
6.2.3 装配第一，二，三级行星机构 27
6.2.4 内齿轮的装配 29
6.2.5 总装配体的装配 31
6.3 机构运动仿真 34
6.3.1 仿真基本流程 34
6.3.2 定义齿轮副连接 34
6.3.4 定义输入转矩 35
6.3.5 定义驱动器 36
6.3.6 运动仿真 36
6.3.7 测量 38
7 使用说明书 39
7.1 简介 39
7.2 特点 39
7.2 部件组成 39
7.3 使用说明 40
7.4 主要参数 40
7.5 注意事项 40
8 总结与展望 42
参考文献 43
致 谢 44

1 绪 论

1.1. 引言

人类文明的发展在进入二十一世纪的短短十年以来，随着各种新型学科如雨后春笋般出现而迅速发展起来。传统的机械制造也在不断创新，国产大型机械也在世界上占有越来越重要的地位，从而衍生出来的维修机械也急需改进和创新来满足市场的需求，随着社会的进步，汽车的产量更是越来越大，从而汽车维修产品的市场需求量也越来越大，在此基础上提出本课题——汽车卸胎器，卸胎器能够很好的解决一些大型汽车螺母的拆卸问题，特别是在野外，卸胎器具有质量轻、结构简单、易于携带、适应范围广、制造成本相对低廉等优点，一些像卡车这样的机械在作业时因种种原因碰到种种问题而造成螺母松动或者要拆卸（安装）其轮胎时，卸胎器是一种十分有效的助手，因而倍受操作者青睐。卸胎器功能是省力拆卸大型螺母等紧固件，快速省力地拆卸像大型卡车这样的大型机械的螺母。目前，在国内，同类产品像力矩放大器只有在少数几个公司生产，使用量也很少，也没有实现规模产业化，大部分维修厂都使用像风炮这样的电动产品，这不仅消耗大量的电能，而且设备携带不方便，所以比该类产品质量更轻，输出力矩更大，操作更方便的产品更能能获得市场的认可。

本课题研究目标是设计一个实用性能优良的汽车卸胎器的结构设计和仿真。使操作人员在使用本产品时更加便捷。
