机械设计毕业论文:350中轧线材轧机设计含论文,CAD图纸
![350中轧线材轧机设计[毕业论文+CAD图纸]](https://www.chilunren.com/wp-content/uploads/2021/02/1612699518-捕获.jpg)

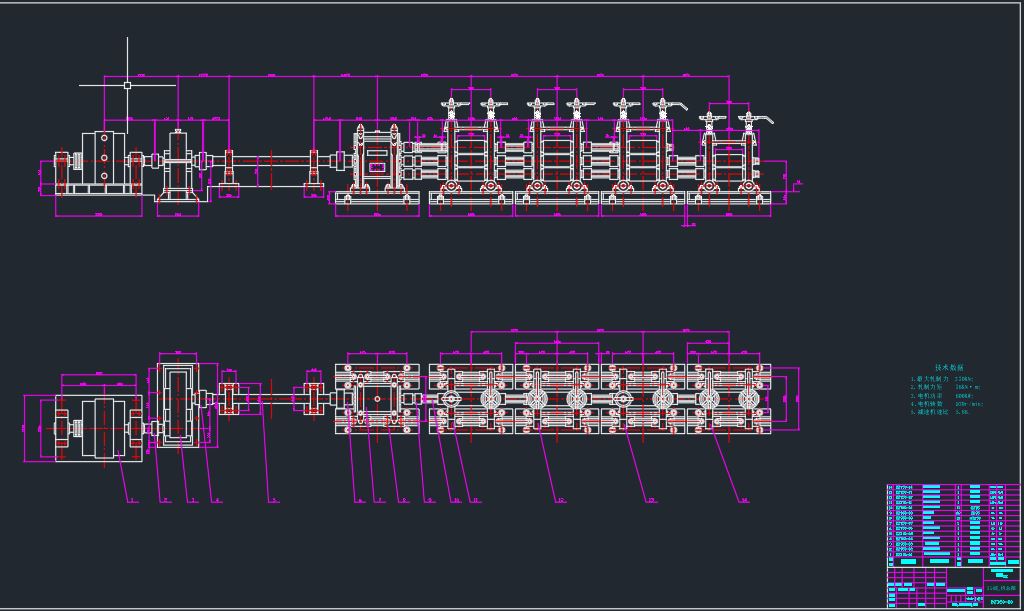

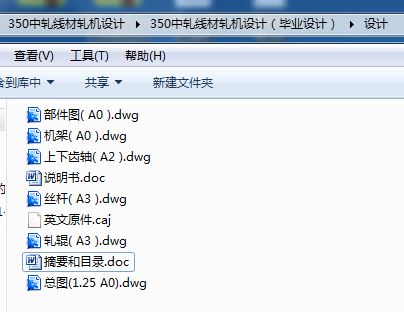

350中轧线材轧机设计[毕业论文+CAD图纸]
![350中轧线材轧机设计[毕业论文+CAD图纸]](https://www.chilunren.com/wp-content/uploads/2021/02/1612699519-111.jpg)
摘要
材的用途很广,在国民经济中有着大量的应用。中轧线材轧机是将粗轧钢坯进一步轧制,为精轧线材轧机轧制各种规格的成品线材提供原料。
中轧线材轧机在线材生产中起着非常重要的作用,为精轧线材轧机的进一步轧制创造条件。
本设计按照给定的压下规程和轧制速度计算轧制力和轧制力矩,选择主电机容量。对主要零件进行了强度计算,并对该轧机的经济效益进行了评价。该轧机采用三辊轧制。轴承采用胶木瓦材料。结构采用闭式机架。传动轴采用了梅花连接轴,便于换辊,拆卸方便。
在设计中将压上机构改成调整楔块和调整丝杆,解决了压上装置的封闭问题;取消了H形架,由2根撑杆和一个中辊上瓦座代替,消除了H形架变形断裂事故,保证了轧制生产的稳定性。
该轧机适合被中小型线材厂采用,它可以满足品种繁多的产品需要,而且比线材连轧机组投资少,见效快,更灵活。
The Design of 350 Middle Rolling Wire Stock Mill
Abstract
The use of wire stock is very wide in country economy. Middle rolling wire stock mill is make rough rolling billet steel more roll,providing with raw material for fine rolling to gain various standard finish product wire stock.
Middle rolling wire stock roll play a great role in production of wire stock,and create a favorable condition for futher roll of fine rolling wire stock mill.
This paper computes draught pressure and roll torque and chooses main electric engine volume in term of the given presse rules and roll velocity. it also computes the strength of main parts and evaluates the economy benefit of roll. The roll adopts three roller to roll. Mechanical bearing adopts bakelite watt material. Structure adopts closing mode framework. Drive shaft adopts wobbler spindle to make replace more convenience .
In the course of design, put the press up device modify to adjust wedge block and adjust lead screw, solving the problem of closing of press up device; use two roots bar stay and one middle roll watt bed instead of H mode frame, avoiding the accident distortion and fracture of H mode frame resulted in, ensuring the safty of roll product.
This mill adapt to middle or miniature wire stock factory, it may meet various products ’need,and invest fewer, act rapidly, agility than wire stock tandem mill.
Key words:wire stock, middle rolling mill, closing mode framework
目录
1 绪论 1
1.1 选择的背景和目的 1
1.2 线材轧机在我国内部的发展趋势 2
1.2.1 线材车间轧机布置的改进 2
1.2.2 采用无扭精轧机组,发展现代化车间 2
1.2.3采用恒方微张力轧制 3
1.2.4对传动系统的改进方向 3
1.2.5控制冷却和性能控制 3
1.3 中轧线材轧机的研究方法和内容 4
1.3.1 线材生产车间的平面布置和中轧机的作用 4
1.3.2 线材车间生产工艺 5
1.3.3 中轧线材轧机的研究内容和方法 5
2 方案的选择与评价 6
2.1 方案的选择 6
2.2 方案评述 6
3 主电机容量的选择 8
3.1 轧制力的计算 8
3.1.1 轧辊主要尺寸的确定 8
3.1.2 轧制规程 9
3.1.3 轧制力的计算 11
3.2 电机轴上力矩的计算 21
3.3 电机容量的选择 25
4 主要零件的强度计算 29
4.1轧辊的强度计算 29
4.2 轧辊轴承的验算 33
5 减速器齿轮的设计计算 36
5.1 减速器的速比分配 36
5.2 减速器齿轮的计算 36
6 润滑方法的选择 44
6.1 轧辊轴承的润滑 44
6.2 人字齿轮座及其支撑轴承的润滑 44
7 试车方法和对控制系统的要求 45
7.1 试车要求 45
7.2 对控制系统的要求 45
8 设备可靠性与经济评价 46
8.1 机械设备的有效度 46
8.2 投资回收期 46
结论 48
致谢 49
参考文献 50
附录 51
1 绪论
1.1 选择的背景和目的
线材的用途很广,在国民经济各部分中都有着大量的应用。除了建筑等还可以作为其它加大工车间的原料,如拔丝车间、钢绳车间、钢丝网车间和螺丝车间等都有应用。线材生产的特点是轧制断面小、长度长的螺纹钢,最小断面为∮0.5毫米线材。线材轧制是将120×120毫米断面轧成33×33毫米的断面是粗轧阶段,从33×33毫米断面轧成17×17毫米断面一般称为中轧,继续将断面变小到∮10毫米以下称为精轧。轧制过程中轧件散热快、温变快、特别是头尾变黑,使得轧制困难。因此,控制轧制过程中的温度是最重要的。
随着盘重的增加,轧件的长度加大,表面散热加大,由于轧制时间长,造成轧制沿长产生不同温度,造成轧件尺寸波动大,影响轧件的机械性能。沿长度波动很大。这样就给调整工作带来更大困难。更容易出现耳子。在轧制过程盘重大的轧件轧制道次多,温降也大,温度变化是线材轧机非常重要的因素。一般为提高生产率、提高产品质量,都采用钢坯一次轧制,一次加热成材。在断面小道次多的情况下只有采用高速轧制才可以解决温降的大问题。
线材轧机轧制道次多,轧机的布置就多。为保证温度,只有采用高的线速度轧制才能解决温度降的问题。由于高速轧制的发展,轧机在轧制过程中易产生冲击,给线材生产又带来安全问题,所以要孔型和前后导卫配置合理采用耐磨材料防止快速磨损。线材生产由横列式向连续式发展。而且采用自动化、高速化。由于轧制速度快,轧后冷却需要配合发展不同工艺的冷却方法,使线材质量有了很大的提高。随着原料、加热、轧制和精整工序新技术的采用,使线材产品满足国民经济快速发展的线材需求量。
为了提高生产率,采用钢坯一火成材,即加热一次轧制成线材产品。线材轧机合为粗轧、中轧和精轧三个机组。为保证线材的性能和表面质量以及内部晶粒组织,要求轧机进行改造更新,采用新技术改变轧制工艺。近年来采用的高速轧制,出现了无扭轧制的新型轧机。
这次设计选择中轧线材轧机设计。中轧轧机可采用二重式或复二重式布置。轧机采用三辊轧机。在我国不少中小型线材厂采用,它可以满足品种繁多产品的需要,而且投资少见效快。又比较灵活,仍在采用的一种轧机。350中轧线材轧机孔型采用椭圆—方孔型,轧辊采用冷硬铸铁,采用“拉而不紧”的围盘、最大轧制速度为3.5米/秒。通过三辊轧机设计,提高单体机械设备的设计能力。同时也了解该轧机在线材轧机组的地位和作用,培养设计的综合能力。
1.2 线材轧机在我国内部的发展趋势
1.2.1 线材车间轧机布置的改进
将横列式、复二重式布置向高速连轧线材生产发展。粗轧机采用箱—立箱、六角—方发展,中轧采用菱—方发展,精轧采用椭圆—方发展。这样便于轧机咬入,延伸系数相应提高。防止臂头减少轧制事故。
中轧与精轧采用多线轧制。连轧机采用单线轧制,精轧机前设有活套,以补充中轧和精轧机的不同程度的延伸差。用活套补偿这些特别是高速线材轧制轧机布置的重要特征。
1.2.2 采用无扭精轧机组,发展现代化车间
实行高速无扭线材轧制,是保证线材生产高生产率、低消耗发展趋势。轧机采用单线布置,轧后冷却自动化。最早出现的是丫型轧机,以后逐步发展框架式45°无扭转精轧机,到当代最先进的45°悬臂式高速无扭精轧机。它们的特点是:
1、 丫型轧机
丫型轧机是采用每个机架装有三个轧辊组成相似于字母“丫”形,称为丫型轧机。丫型轧机类似于生产钢管的现代化三辊减径机,每个机架有三个互成120°布置的圆盘状的轧辊,由若干台机架紧凑地连续地布置在一起组成连轧机组。采用上传动或下传动。丫型轧机为三角弧边组成三角圆组成三角—圆孔型系统。这类轧机前后道次变形均匀,张力可控制在2%的范围内,采用恒微张力轧制。
该轧机的优点:由于相邻机架轧辊方位互相错开、变形均匀,因轧件六向压缩,所以轧件不会臂头,不用切头适于低塑性轧制;由于机架轧辊中心线互相错开一个角度,因此,轧件不扭转,轧制速度可以提高到50—60米/秒;采用整体传动,结构紧凑,易于实现自动化。但是轧辊成形是在专用特殊磨床上加工,孔型磨损后不能在轧制线上换辊,氧化铁皮不易去除,轧辊磨损快。发展前途向无头轧制,连铸连轧发展。
2、 框架式45°无扭高速精轧机组
机架为闭口框架,采用双支撑滚动轴承:传动轴于地面成45°,各轧辊互成45°,通常有8个机架组成,传动轧制速度达50米/秒。成组吊装,用液压缸移动轧辊来更换孔型。其优点:轧制线固定不变、采用椭圆—椭圆孔型系统实现无扭轧制、轧件免受扭转、轧废大大减少。由于传动系统中减少了接轴与联轴器,降低了传动件的振动,提高产品尺寸精度,轧辊弹跳稳定,生产率高。其缺点是:制造困难、寿命短、基建投资大、占地面积大。
3、 悬臂式45°高速无扭精轧机
悬臂型45°高速无扭精轧机是小辊径轧机,传动轴与地平面成45°角,最高轧制速度为70~102米/秒。该机组由 架组成,单线轧制,采用椭圆—圆孔型系统。采用耐磨的碳化钨轧辊,轧辊采用快速液压工具进行,节省换辊时间,占地面积小。由于采用小直径工作辊延伸率高。其优点归纳如下:
(1) 轧制速度快,生产率高;
(2) 成品精度高,延伸率高,线材表面质量好;
(3) 事故停工少,槽孔寿命长,操作效率高,快速换辊,节省换辊换槽孔时间,设备磨损少。
这样的轧机应用广泛,是现代轧机的样版。
1.2.3采用恒微张力轧制
在高速无扭转线材轧机之间采用恒微张力轧制,即使微拉和微推相结合,消除推钢严重影响线材断面尺寸变化。减小负载,降低传动件的损坏,减少设备事故。减少轧钢过程中的过度拉钢是生产技术人员努力方向,是线材轧制水平重要标志之一。
1.2.4对传动系统的改进方向
1、 提高轧辊的耐磨性
采用耐磨性好的轧辊材料。采用热喷涂,提高轧辊表面的耐磨性,通常采用碳化钨材料,热喷涂轧辊表面碳化钨层。由于孔型变化小,产品有较高的粗变和较好的表面质量,轧槽寿命长。
2、 提高机架刚变
采用大断面的轧钢机机架,也可采用应力线轧机。使轧机变形小,刚度大,提高轧制精度。
1.2.5控制冷却和性能控制
控制冷却是工艺的需要及性能的保证,可以减少表面氧化铁皮。这是线材轧机重大技术学术之一,它可以减少氧化铁皮,改善金相组织及性能,防止马氏体及贝氏体出现,保证了线材的机械性能。
高速无扭线材轧机,采用单根、高速、无扭和恒微张力轧制。它需要头越小越好,发展前途向无头轧制或连铸连轧发展,采用大压下量轧机和线材轧机组合。采取先进的散卷冷工艺,轧制中采用自动张力控制装置,连续轧制自动测径。并采用直接数字控制计算机。
1.3 中轧线材轧机的研究方法和内容
1.3.1 线材生产车间的平面布置和中轧机的作用
线材厂平面布置如图1.1所示
350中轧线材轧机的作用是将粗轧机组33×33毫米的坯料通过中轧进一步轧制,为精轧机进一步轧制成品提供坯料。
1.3.2 线材车间生产工艺
产品规格:生产普碳钢、焊条钢及优质碳素钢,最小为∮6.5毫米线材,最多轧制∮10毫米的线材,也有部分为以后加工的坯料。
工艺流程:原料→步进式加热炉加热→粗轧→切头→中轧→精轧→穿水冷却→卷取→空冷→检验→打包→入库。
粗轧机采用500三辊轧机,粗连轧采用400二辊轧机,中轧采用350三辊轧机。精轧采用280和250二辊二重式轧机。
1.3.3 中轧线材轧机的研究内容和方法
1、 下厂实习了解中轧生产工艺、轧制规程、轧机生产中存在问题、收集有技术性能系数和结构特点,为制定合理方案收集资料。
2、 通过认真研究选择中轧机设计方案,提出改进措施,对设计方案进行评述。
3、 对主要零件进行强度计算。
4、 画出方案总图,部分部件图和零件图。
5、 对自动控制提出要求选择润滑方法和润滑油和润滑脂。
6、 提出设备的安装方案和维修规程。
7、 对设计进行分析与评价。
2 方案的选择与评价
2.1 方案的选择
方案选择三辊中轧线材轧机。它可以满足生产品种和规格的要求。提供的原料允许发挥成品车间的生产能力,保证坯料的内部组织和表面质量。从而保证成品车间成材率和生产率不断上升。轧机前后采用正、逆围盘保证安全生产。主传动如图2.1所示
