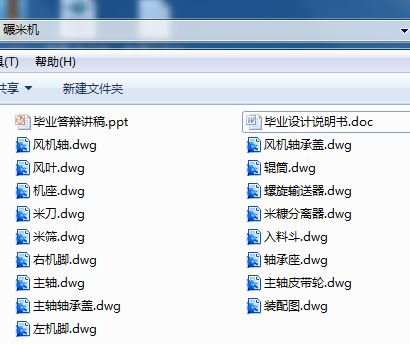

6NF小型碾米机设计[毕业论文+CAD图纸]

机械设计毕业论文：碾米机设计含论文，CAD图纸

6NF小型碾米机设计[毕业论文+CAD图纸]

摘要

碾米机是粮食加工机械的一种,目前农村多采用小型碾米机单机循环作业，将清理后的粮食先粗碾，再精碾。但随着生产的发展，农民生活不断提高，对食用米的品质要求也越来越高，碾米机性能有待改进和提升，并对碾米的副产品回收后进行深度加工。广西钦州力顺公司是本人毕业就业签约公司，所生产的6NF—7型系列碾米机为该厂的主打产品，在生产和应用中，存在结构复杂、成本高、出米率低等问题，毕业实习过程中，对生产的管理、设备的制造工艺以及市场反馈的信息作了认真的分析和初步的研究，得到了基本设计方案，本研究正基于此基础上，对存在的问题进行了改正和设计，即把传统的碾磨核心部件连体砂辊改为螺旋输送器和铁辊筒，并对出料口压力门使用压砣进行调节，使该机能一次性把稻谷直接碾成精白米和细糠，并把精白米分离出来的结构比较简单的碾米机。它亦可以用于干玉米破碎成粒，磨除外皮的加工，也适用于其它的豆类作相应的加工。

通过实习，结合所学机械知识，从整体结构上着手，把该机型碾米机分成进料装置、碾磨装置、出料装置、分离装置、传动装置和机架支撑装置等六部分来设计研究。设计中结合实际着重运用机械设计方面知识解决相关问题，初步把主体装配图表达出来，并绘制相关主要零件图。

关键词：碾米机；结构；设计

Abstract

Rice milling machine is a kind of food processing machinery, At present, more than the rural small-scale rice milling machine using a single cycle of operation, Will clean up the food after the first rough mill, Then fine grind. However, with the development of the production, Continuously improve their living standards, The quality of the food requirement of rice is getting higher and higher, Rice milling machine performance to be improved and upgraded, A by-product of rice milling and recovery after the deep-processing. Qinzhou Li Shun, Inc. is the company I graduated from the employment contract, the production of 6NF-7 Series Milling Machine's flagship product for the plant in the production and applications, the existence of structural complexity, high cost and low rate of the rice issue, graduate internship process, production management, equipment manufacturing and market feedback analysis seriously and preliminary research has been the basic design, this study is based on this basis, the question of the existence of a correction and design, that is the core component of the traditional Siamese milling roller replaced by sand and iron spiral conveyor roller and the pressure of the entrance and exit doors to regulate the use of ballast stone roller, so that it can be a one-time direct beaten rice to white rice and refined fine bran and rice separated from the fine structure of the rice milling machine is relatively simpleIt also can be used to dry corn grain broken into, Paper mill, except the processing, but also to other beans for the processing.

Internship, Combination of mechanical knowledge learned, Proceed from the overall structure, The model is divided into feed milling machine devices, milling devices, a device, separation devices, transmission devices and rack-supported devices designed to study six parts. Focus on design combined with the actual use of mechanical design knowledge to solve related problems, Preliminary to the main assembly to express.
Keywords: rice milling machine; structure; design

目录

1前言 4
1.1碾米机概况 4
1.2碾米机分类 4
1.3 6NF型系列碾米机 5
2 6NF—7碾米机主要结构及功能原理 6
2.1动力选择 6

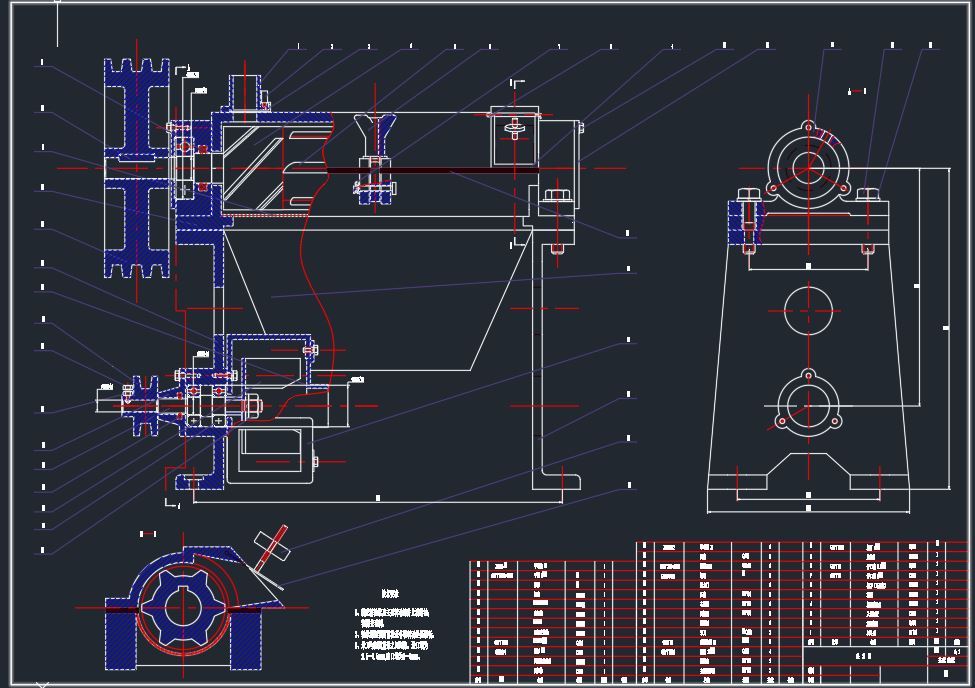

2.2主要结构（参见结构示意图或装配图） 6
2.3功能原理 7
3主要零部件设计参数 8
3.1皮带轮参数 8
3.2主轴强度校核 9
3.3键的设计 11
3.4轴承的校核 13
3.5辊筒 13
3.6米刀 14
3.7米筛 14
3.8机盖 机座 机脚 14
4维护与保养 15
5结论 15
致谢 16
参考文献 17
附件 18

1前言

1.1碾米机概况

碾米机是借助粮食籽粒间及籽粒与碾米部件间的磨削、擦离作用去掉稻谷、杂粮的颖壳和皮层的一种机械。主要作用是去掉糙米的外皮，将糙米加工成白米；也可将稻谷一次加工成白米；同时也能进行高粱、谷子的脱壳碾白、玉米的脱皮和破碎等杂粮的加工。

1.2碾米机分类

按碾米部件工作原理的不同，碾米机可分擦离型、碾削型和混合型3类。

（1）擦离型碾米机 主要靠米粒与米粒间，以及米粒与碾辊、米筛等部件间的擦离作用除去糠层。有铁辊筒碾米机和喷风铁辊筒碾米机两种。其碾辊均为卧式，用冷硬铸铁制成。铁辊筒碾米机的碾辊表面有几条凸起而稍斜的碾筋，起碾白作用；进料端的碾筋则起推进米流的作用。米筛为半圆形,与上半部的米机盖组成圆筒,白米由径向排出。喷风铁辊筒碾米机的碾辊表面有两条凸起的直碾筋，筋后有喷风槽同空心轴连通。碾米时气流通过空心轴和喷风槽吹向碾白室，起冷却、助碾和加速排糠作用。进料端装有螺旋推进器。米筛为六角筒形，白米由轴向排出。擦离型碾米机碾辊的线速度较低，一般约为2.5～5米／秒；碾白室内压力大,米粒表面光洁,但碎米较多。喷风铁辊筒碾米机碾出的米温度低，含糠粉少。

（2）碾削型碾米机 主要是靠金刚砂辊或砂臼上密集的尖锐砂粒对米粒的碾削和切割作用除去糠层。碾辊的线速度较高，一般约为10～16米／秒。碾白室内压力较低，碾出米粒表面比较毛糙，但碎米较少。常用的有立式砂臼碾米机和横式砂辊碾米机两种。立式砂臼碾米机的碾辊是一个上大下小的截锥形砂臼,表面无筋、槽,可正转或反转。砂臼与其外围锥筒米筛的间隙，可借砂臼轴的上下移动加以调节。碾白室周围等距地安装可调的橡胶米刀,以减小米流速度,增加米粒与砂臼的速度差。调节米刀可增减碾白程度。白米从碾白室底部出口流出，米糠穿过米筛筛孔排出。横式砂辊碾米机的碾辊呈圆柱形，进口端有推进螺旋。砂辊表面一般有斜形、螺旋形或两者兼有的碾槽。碾槽断面呈锯齿形、 V形或半圆形。米筛为圆筒形，设有矩形或半圆形断面的钢制米刀，有可调的整条长米刀和由可转动角度的几把短米刀组成的活动米刀两种。白米出口有轴向和径向两种

（3）混合型碾米机 即碾削擦离组合碾米机,其碾米部件为铸铁碾辊和金刚砂辊两者的结合。结合的方式有两种：一种是在砂辊后面接一小段铁辊；另一种是采用上、下两个碾辊，砂辊在上，铁辊在下。砂辊完成主要的碾白任务,铁辊起辅助作用,最终完成 碾白。碾出白米表面光洁，碎米也少。

1.3 6NF型系列碾米机
