矿山机械毕业论文:TH250圆环链斗式提升机设计含论文,CAD图纸
![TH250圆环链斗式提升机设计[毕业论文+CAD图纸]](https://www.chilunren.com/wp-content/uploads/2021/02/1612696970-捕获.jpg)

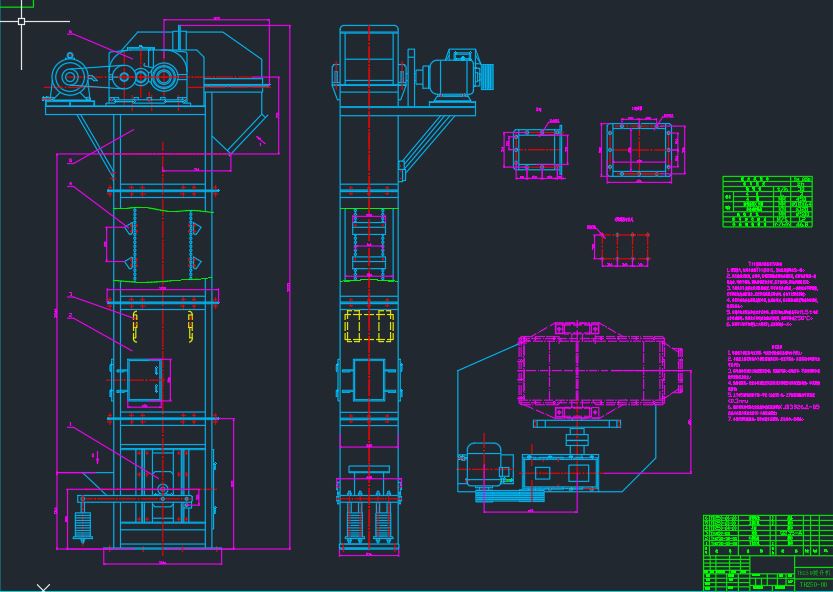

TH250圆环链斗式提升机设计[毕业论文+CAD图纸]
![TH250圆环链斗式提升机设计[毕业论文+CAD图纸]](https://www.chilunren.com/wp-content/uploads/2021/02/1612696970-111.jpg)
目 录
1前言••••••••••••••••••••••••••••••••••••1
2 本课题介绍及设计理论•••••••••••••••••••2
2.1 概述••••••••••••••••••••••••••••••••2
2.2 斗式提升机的工作原理•••••••••••••••••2
2.2.1斗式提升机分类••••••••••••••••••••••2
2.2.2斗式提升机的装载和卸载•••••••••••••••2
2.2.3常用斗提机选用及相关计算••••••••••••3
2.2.4斗式提升机的主要部件••••••••••••••5
2.2.5斗式提升机的工作原理••••••••••••••••••6
3. 提升机主要参数确定及主要结构设计••••••••8
3.1 提升功率的确定•••••••••••••••••••••••••8
3.2 电动机选择•••••••••••••••••••••••••••••9
3.3 减速机选择•••••••••••••••••••••••••••••9
3.4驱动轴设计及附件的选择••••••••••••••••••9
3.4.1 轴的材料及热处理•••••••••••••••••••••9
3.4.2 轴的结构设计•••••••••••••••••••••••••9
3.4.3 轴的强度校核计算•••••••••••••••••••••10
3.4.4 轴承选用•••••••••••••••••••••••••••••12
3.4.5键的设计校核••••••••••••••••••••••••••13
3.5联轴器的选择••••••••••••••••••••••••••••13
3.6驱动链轮的结构设计••••••••••••••••••••••15
3.7提升机主要参数的计算••••••••••••••••••••15
3.8头部罩壳的选材及连接•••••••••••••••••••16
3.9中部区段的设计选材•••••••••••••••••••••16
3.10料斗与环链的设计•••••••••••••••••••••17
4 结论•••••••••••••••••••••••••••••••••••19
参考文献••••••••••••••••••••••••••••••••••20
致谢••••••••••••••••••••••••••••••••••••••21
附录•••••••••••••••••••••••••••••••••••••••22
1 前言
斗式提升机广泛用于垂直输送各种散状物料,国内斗提机的设计制造技术是50年代由前苏联引进的,直到80年代几乎没有大的发展。自80年代以后,随着国家改革开放和经济发展的需要,一些大型及重点工程项目从国外引进了一定数量的斗提机,从而促进了国内斗提机技术的发展。有关斗提机的部颁标准JB3926—85及按此标准设计的TD、TH及TB系列斗提机的相继问世,使我国斗提机技术水平向前迈了一大步, 但由于产品设计、原材料、加工工艺和制造水平等方面的原因,使产品在实际使用中技术性能、传递扭矩、寿命、可靠性和噪声等与国际先进水平相比仍存在相当大的差距。
斗式提升机按牵引形式主要分为胶带式、圆环链式和板链式三种,因经济条件、技术水平及使用习惯等原因,国内用户对圆环链式和胶带式斗提机需求量较大,这两种斗提机的技术发展受到较多的关注,而且有较为明显的发展。TH型是一种圆环链斗式提升机,采用混合式或重力卸料,挖取式装料。牵引件用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长,轮缘更换工作简便。下部采用重力自动张紧装置,能保持恒定的张紧力,避免打滑或脱链,同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性,能够有效地保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料,物料温度在250℃以下。
2. 本课题介绍及设计理论
2.1 概述
此次设计的任务是研究TH250斗式提升机的工作原理、性能和特点,采用理论联系实际的方法,研究影响斗式提升机效率的影响因素,进行必要的结构改进,提出结构的方案并实施设计。同时,进行相关结构参数和工艺参数的设计与计算、总体方案设计,总体装配以及传动、机体等部件和相关零部件设计及绘图。主要设计方案如下:
1) 对斗式提升机的工作原理进行深入研究,根据TH250斗式提升机的工作能力和使用要求,设计出总体方案。
2) 设计出合理的提升机结构和零件的强度,保证运行的稳定性。
3) 设计出合理的驱动装置,保证运行的高效性。。
该项目来源于江苏海建集团, TH斗式提升机具有输送量大,提升高度高,运行平稳可靠,操作维修简便,寿命长等显著特点。斗式提升机适用于输送粉状,粒状和小块状的低磨琢性物性,物料堆积密度小于1.5t/m ,物料温度不超过250℃,广泛应用于水泥提升机械。
2.2 斗式提升机的工作原理
2.2.1斗式提升机分类
1)按牵引件分类:
斗式提升机的牵引构件有环链、板链和胶带等几种。环链的结构和制造比较简单,与料斗的连接也很牢固,输送磨琢性大的物料时,链条的磨损较小,但其自重较大。板链结构比较牢固,自重较轻,适用于提升量大的提升机,但铰接接头易被磨损,胶带的结构比较简单,但不适宜输送磨琢性大的物料,普通胶带物料温度不超过60°C,钢绳胶带允许物料温度达80°C,耐热胶带允许物料温度达120°C,环链、板链输送物料的温度可达250°C。斗提机最广泛使用的是带式(TD),环链式(TH)两种型式。用于输送散装水泥时大多采用深型料斗。如TD型带式斗提机采用离心式卸料或混合式卸料适用于堆积密度小于1.5t/m3的粉状、粒状物料。TH环链斗提机采用混合式或重力式卸料用于输送堆和密度小于1.5t/m3的粉状、粒状物料。
2)按卸载方式分类:
斗式提升机可分为:离心式卸料、重力式卸料和混合式卸料等三种形式。离心式卸料的斗速较快,适用于输送粉状、粒状、小块状等磨琢性小的物料;重力式卸料的斗速较慢,适用于输送块状的,比重较大的,磨琢性大的物料,如石灰石、熟料等。
