DT250斗式提升机设计[毕业论文+CAD图纸]

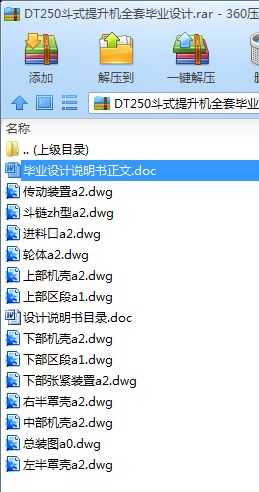

机械设计毕业论文：DT250斗式提升机全套毕业设计含论文，CAD图纸

DT250斗式提升机设计[毕业论文+CAD图纸]

目 录

1前言••••••••••••••••••••••••••••••••••••••••••••••••••1
2 本课题介绍及设计理论••••••••••••••••••••••••••••••••••••••2
2.1 概述•••••••••••••••••••••••••••••••••••••••••••••••••••••2
2.2 斗式提升机的工作原理•••••••••••••••••••••••••••••••••••••2
2.2.1斗式提升机分类••••••••••••••••••••••••••••••••••••••••••2
2.2.2斗式提升机的装载和卸载•••••••••••••••••••••••••••••••••••2
2.2.3常用斗提机选用及相关计算•••••••••••••••••••••••••••••••••3
2.2.4斗式提升机的主要部件•••••••••••••••••••••••••••••••••••••5
2.2.5斗式提升机的工作原理•••••••••••••••••••••••••••••••••••••6
3. 提升机主要参数确定及主要结构设计••••••••••••••••••••••••••8
3.1 提升功率的确定••••••••••••••••••••••••••••••••••••••••••8
3.2 电动机选择•••••••••••••••••••••••••••••••••••••••••••••••9
3.3 减速机选择•••••••••••••••••••••••••••••••••••••••••••••••••9
3.4驱动轴设计及附件的选择••••••••••••••••••••••••••••••••9
3.4.1 轴的材料及热处理••••••••••••••••••••••••••••••••••••9
3.4.2 轴的结构设计••••••••••••••••••••••••••••••••••••••••••••9
3.4.3 轴的强度校核计算••••••••••••••••••••••••••••••••••••••••10
3.4.4 轴承选用•••••••••••••••••••••••••••••••••••••••••••••••••12
3.4.5键的设计校核••••••••••••••••••••••••••••••••••••••••••••••13
3.5联轴器的选择••••••••••••••••••••••••••••••••13
3.6驱动链轮的结构设计••••••••••••••••••••••••••••••••••••••••••15
3.7提升机主要参数的计算••••••••••••••••••••••••••••••••••••••••15
3.8头部罩壳的选材及连接••••••••••••••••••••••••••••••••••••••••16
3.9中部区段的设计选材••••••••••••••••••••••••••••••••••••••••••16
3.10料斗与环链的设•••••••••••••••17
4 结论•••••••••••••••••••••••••••••••••••••••••••••••••••••••19
参考文献••••••••••••••••••••••••••••••••••••••••••••••••••••••20
致•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••21
附录•••••••••••••••••••••••••••••••••••••••••••••••••••••22

1 前言

斗式提升机广泛用于垂直输送各种散状物料，国内斗提机的设计制造技术是50年代由前苏联引进的,直到80年代几乎没有大的发展。自80年代以后,随着国家改革开放和经济发展的需要,一些大型及重点工程项目从国外引进了一定数量的斗提机,从而促进了国内斗提机技术的发展。有关斗提机的部颁标准JB3926—85及按此标准设计的TD、TH及TB系列斗提机的相继问世,使我国斗提机技术水平向前迈了一大步, 但由于产品设计、原材料、加工工艺和制造水平等方面的原因,使产品在实际使用中技术性能、传递扭矩、寿命、可靠性和噪声等与国际先进水平相比仍存在相当大的差距。

斗式提升机按牵引形式主要分为胶带式、圆环链式和板链式三种,因经济条件、技术水平及使用习惯等原因,国内用户对圆环链式和胶带式斗提机需求量较大,这两种斗提机的技术发展受到较多的关注,而且有较为明显的发展。TH型是一种圆环链斗式提升机，采用混合式或重力卸料，挖取式装料。牵引件用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料，物料温度在250℃以下。
