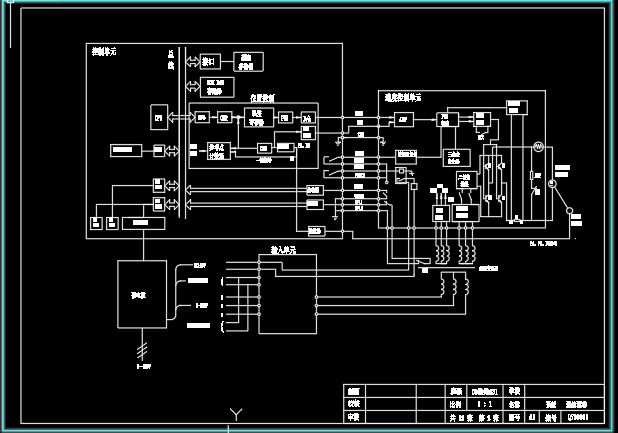

FANUC-0i系统数控机床回参考点故障诊断与分析[毕业论文+CAD图纸]

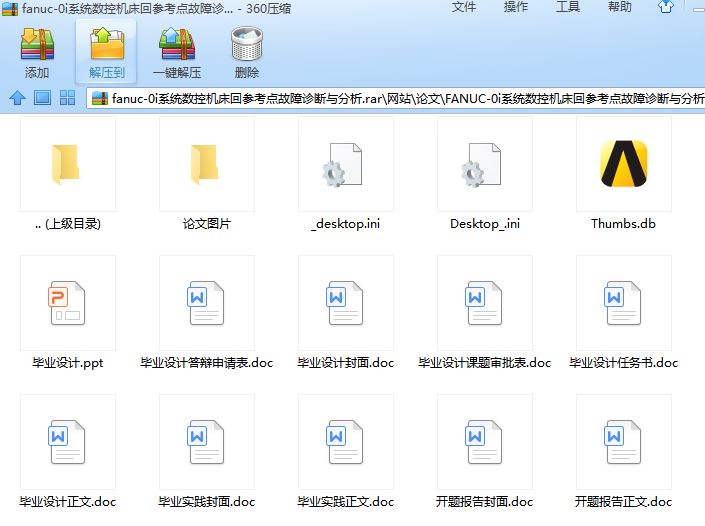

![FANUC-0i系统数控机床回参考点故障诊断与分析[毕业论文+CAD图纸]](https://www.chilunren.com/wp-content/uploads/2021/02/1613469194-0000.jpg)
摘要
在FANUC 0i数控系统中,对于维修经常出现的回参考点故障来说,弄清楚回参考点的作用及机械与电气原理是非常重要的。根据我们的维修实践来看。有关数控机床回参考点方面的故障率还相当高,为了便于数控维修人员能够迅速准确地判断故障点,在这里把有关机床回参考点过程中各种形式的故障进行分析、如机床不能归参考点、归参考点失败、归参考点不准确等,找出了这些故障的产生原因并给出了其排除方法及总结。
【关键词】 参考点,故障诊断,分析,排除
目 录
摘要
第1章 绪论 …………………………………………………………1
1.1、数控机床的发展……………………………………………………1
1.2、数控机床故障诊断技术的发展 …………………………………3
第2章 数控机床的参考点 ……………………………………………5
2.1、什么是参考点 ……………………………………………………5
2.2、回参考点的目的 …………………………………………………6
2.3、回参考点的原理 …………………………………………………6
2.4、回参考点的方式 …………………………………………………10
第3章 回零点的故障案例与分析……………………………………13
3.1、故障类型与分析 …………………………………………………13
第4章 小结 …………………………………………………………18
参考文献 ………………………………………………………………19
第1章 绪论
1.1 数控机床的发展
数字控制(Numerical Control)技术,简称数控(CNC)技术,是指用数字指令来控制机器的动作。采用数控技术的控制系统成为数控系统。采用存贮程序的专用计算机来实现部分或全部基本数控功能的数控系统,称为计算机数控(CNC)系统。装备了数控系统的机床称为数控机床.数控技术是为了解决复杂型面零件加工的自动化而生产的。1948年,美国PARSONS公司在研制加工直升飞机叶片轮廓用检查样板的机床时,首先提出了数控机床的设想,在麻省理工学院的协助下,于1952年试制成功了世界上第一台数控机床样机。后又经过三年时间的改进和自动程序编制的研究,数控机床进入了实用阶段,市场上出现了商品化数控机床。1958年,美国KEANEY AND TRECKER公司在世界上首先研制成功了带有自动换刀装置的加工中心。
我国于1958年开始研制数控机床,到了60年代末和70年代初,简易的数控线切割机床已在广泛使用。80年代初,我国引进了国外先进的数控技术,是我国的数控机床在质量和性能上都有了很大提高。从90年代起,我国已向高档数控机床方向发展。
目前,数控机床的应用越来越广泛,其加工柔性好,精度高,生产效率高,具有很多的优点。数控技术的应用不但给传统制造业带来了革命性的变化,使制造业成为工业化的象征,而且随着数控技术的不断发展和应用领域的扩大,他对国计民生的一些重要行业(IT、汽车、轻工、医疗等)的发展起着越来越重要的作用,因为这些行业所需装备的数字化已是现代发展的大趋势。从目前世界上数控技术及其装备发展的趋势来看,数控系统正向以下几个方向发展。
1.1.1 高速化和高精度化
为实现高速化和高精度化,今后数控技术的发展如下:
① 使伺服电动机的位置环、速度环的控制实现数字化,以达到对电动机的高速、高精度控制
② 采用现代控制理论,减少滞后量提高跟随精度。
③ 采用高分辨率的位置编码器。现代高分辨率位置编码器绝对位置的测量可达163840脉冲/转。
④ 实现多种补偿功能,提高数控机床的加工精度和动态特性。
1.1.2智能化、开放式、网络化
21世纪的数控装备将是具有一定智能化的系统,智能化的内容包括在数控系统中的各个方面:为追求加工效率和加工质量方面的智能化,如加工过程的自适应控制,工艺参数自动生成,为提高驱动性能及使用连接方便的智能化,如前馈控制、电机参数的自适应运算、自动识别负载自动选定模型、自整定等。简化编程、简化操作方面的智能化,如智能化的自动编程、智能化的人机界面等;还有智能诊断、智能监控方面的内容、方便系统的诊断及维修等。
为解决传统的数控系统封闭性和数控应用软件的产业化生产存在的问题。目前许多国家对开放式数控系统进行研究,如美国的NGC(The Next Generation Work-Station/Machine Control)、欧共体的OSACA(Open System Architecture for Control within Automation Systems)、日本的OSEC(Open System Environment for Controller),中国的ONC(Open Numerical Control System)等。数控系统开放化已经成为数控系统的未来之路。所谓开放式数控系统就是数控系统的开发可以在统一的运行平台上,面向机床厂家和最终用户,通过改变、增加或剪裁结构对象(数控功能),形成系列化,并可方便地将用户的特殊应用和技术诀窍集成到控制系统中,快速实现不同品种、不同档次的开放式数控系统,形成具有鲜明个性的名牌产品。目前开放式数控系统的体系结构规范、通信规范、配置规范、运行平台、数控系统功能库以及数控系统功能软件开发工具等是当前研究的核心。
网络化数控装备是近两年国际著名机床博览会的一个新亮点。数控装备的网络化将极大地满足生产线、制造系统、制造企业对信息集成的需求,也是实现新的制造模式如敏捷制造、虚拟企业、全球制造的基础单元。国内外一些著名数控机床和数控系统制造公司都在近两年推出了相关的新概念和样机,如在EMO2001展中,日本山崎马扎克(Mazak)公司展出的“CyberProduction Center”(智能生产控制中心,简称CPC)日本大隈(Okuma)机床公司展出“IT plaza”(信息技术广场,简称IT广场);德国西门子(Siemens)公司展出的Open Manufacturing Environment(开放制造环境,简称OME)等,反映了数控机床加工向网络化方向发展的趋势。
1.2数控机床故障诊断技术的发展
数控机床是当代机、电、光、气一体化高新技术的结晶。电气复杂,管路交叉林立。数控系统五花八门,故障现象也各不相同,特别是大、重型数控机床,价格昂贵,以数百万美金计。安装调试时间长(几个月到一年以上)。大型数控机床内有成千上万只元器件,其中任一元件有故障,都会造成机车工作不正常。大、重型数控机床体积庞大,在无恒温条件下使用,环境的影响也很容易引发故障。因此数控机床的维修就成了许多企业的老大难题。要迅速找出数控机床的故障、隐患,并及时排除,就要迅速发展数控诊断技术 。
1.2.1 通信诊断
通信诊断也称原距离诊断或海外诊断。用户只需把CNC系统中专用“通信接口”连接到普通电话线上,维修中心的专用通信诊断计算机的“数据电话”也连接到电话线路上。由通信计算机向各用户CNC系统发送诊断程序,并将测试数据送回诊断计算机进行分析并得出结论,最后又将诊断结论和处理方法通知用户。FUNUC公司生产的数控系统就具有这种诊断功能。通信诊断不仅用于故障发生之后对数控系统进行诊断,而且还可以用作用户的定期预防性诊断,只需按约定的时间对机床作一系列试运行检查,将检查数据通过电话线送入维修中心的计算机进行分析处理,维修人员不必亲临现场,就可以发现系统可能出现的故障隐患。
1.2.2 自修复系统
自修复系统就是在系统内设置备用模块,在数控系统的软件中装有自修复程序.当软件在运行时一旦发现某一个模块有故障时,系统一方面将故障信息显示在CRT,同时自动寻找是否有备用模块, 若有备用模块,系统能自动使故障模块脱机而接通备用模块,从而使系统较快地进入正常工作状态。Cincinnati-Milacron公司生产的950CNC系统就采用了这种自修复技术。
1.2.3 人工智能(AI)专家故障诊断系统
专家系统是一个或一组能在某些特定领域内,应用大量的专家知识和推理方法求解复杂问题的一种人工智能计算机程序。
图1-1 故障诊断专家系统
通常,专家系统由知识库、推理机、数据库以及解释程序、知识获取程序等5个部分组成,见图1-1。
其核心部分为知识库和推理机。其中知识库中存放着求解问题所需的知识,推理机负责使用知识库中的知识去解决实际问题。知识库的建造需要知识工程师和领域专家相互合作把领域专家的知识和经验整理出来,并用系统的知识方法存放在知识库中。当解决问题时,用户为系统提供一些已知的数据,就可从系统处获得专家水平的结论。从数控机床故障诊断的内容看,故障诊断专家系统用于故障检测、故障分析和解决处理三个方面。在FANUC 0i系统中,已将专家故障诊断系统用于故障诊断。在使用时,操作者以简单的会话问答方式,通过数控系
