钻床的自动化改造及进给系统设计[毕业论文+CAD图纸]

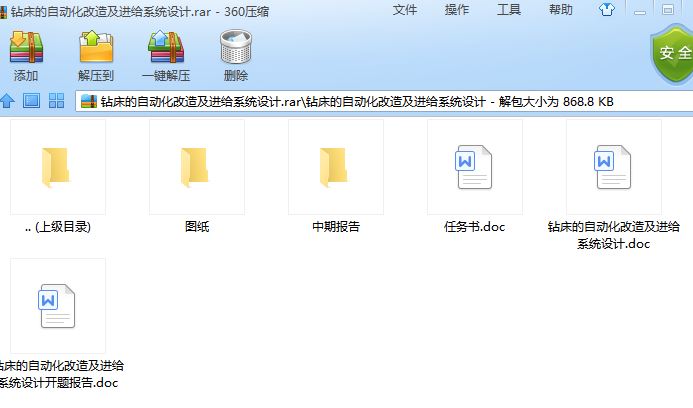

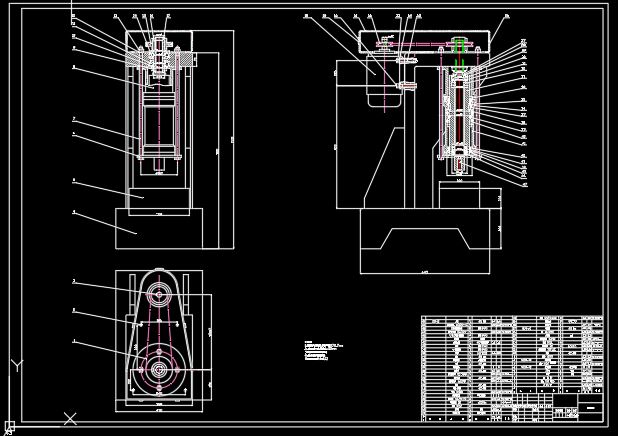

机电专业毕业课题:钻床的自动化改造及进给系统设计含毕业论文、任务书、开题报告、中期报告、CAD图纸

钻床的自动化改造及进给系统设计[毕业论文+CAD图纸]

目 录

摘 要 1
Abstract 2
1 绪 论 5
1.1问题分析及其对策 5
1.1.1 现代制造业的发展状况 5
1.1.2 问题的提出 5
1.1.3 问题的分析以及解决方案 6
1.2本文研究的内容及目标 7
1.3本章小结 7
2 自动钻床的总体方案设计 8
2.1 自动专用钻床已知条件和设计要求的概述 8
2.2自动钻床的工艺路线分析与确定 8
2.3 执行系统的方案设计 9
2.3.1 执行系统的功能原理设计 9
2.3.2 执行系统的运动规律 10
2.3.3 执行机构的形式设计 10
2.3.4 执行系统的协调设计 10
2.3.5 执行系统方案评价与决策 11
2.4 传动系统方案设计和原动机选择 11
2.4.1 原动机选择 11
2.4.2 传动系统方案设计 11
2.5 控制方案设计 12
2.6 总体布局设计 13
2.7 辅助系统的设计 13
2.8 本章小结 13
3 专用钻床进给系统的设计 14
3.1 进给系统概述与分析 14
3.2 进给系统方案图的确定 14
3.3 工况分析 15
3.4 切削力的计算 16
3.4.1 切削刀具及相关参数的选择 16
3.4.2 主轴转速及钻孔时间的计算 16
3.4.3 切削力的计算 17
3.5 钻床主轴设计 17
3.5.1 主轴材料的选择 17
3.5.2 轴径的计算 18
3.5.3 轴的结构设计 18
3.5.4 轴强度的校核 18
3.6 进给液压系统设计 20
3.6.1 负载分析 20
3.6.2 液压缸执行元件主要参数的确定 22
3.6.3 活塞杆及活塞材料的选择 29
3.6.4 活塞杆与活塞的连接方式及活塞密封装置的选择 29
3.6.5 液压缸盖与液压缸连接方式及密封方式的选择 30
3.7本章小结 30
4 专用钻床主轴传动系统的设计 31
4.1 主轴传动系统的分析 31
4.2 主轴花键的设计 31
4.3 主轴电机选择 31
4.4 V带传动设计 32
4.4.1设计功率的计算 32
4.4.2选择带型 32
4.4.3选取带轮基准直径和 32
4.4.4验算带速 32
4.4.5确定中心距和带的基准长度 33
4.4.6验算小带轮包角 33
4.5本章小结 33
5 自动钻床控制系统设计 34
5.1 自动钻床的自动化控制要求 34
5.2 可编程控制器PLC的简述 34
5.3 自动钻床进给系统控制流程 35
5.4 自动钻床进给系统电气原理图 36
5.5 自动钻床进给系统控制元件的选择 37
5.5.1可编程控制器PLC的选择 37
5.5.2刀开关的选择 37
5.5.3熔断器的选择 38
5.5.4交流接触器的选择 38
5.5.5行程开关与接近开关的选择 38
5.5.6继电器的选择 39
5.5.7控制元件选择明细表 39
5.6 控制系统程序的编写 39
5.6.1输入与输出的分配 39
5.6.2PLC程序清单 40
5.7 本章小结 40
6 设计总结 41
参 考 文 献 42
致 谢 43

摘 要

本文主要介绍了台式钻床的改造和设计，通过导入液压进给系统和PLC控制系统将台式钻床改造为自动钻床，并可通过PLC实现自动控制。

设计过程按照机床的一般设计步骤先进行总体方案的确定，然后再分别对进给系统、传动系统和控制系统进行具体设计。

设计的目标在于通过导入液压进给系统和PLC控制系统，改造后的钻床能实现自动化连续生产、改善产品的加工质量、提高劳动生产效率；降低工作人员劳动强度和工作量；钻床系统能够工作平稳，满足工作要求；经济因素合理。

本文设计的重点在于进给系统液压缸的设计和PLC控制系统的设计。进给液压缸系统的设计主要包括液压缸结构设计和控制油路的设计；PLC控制系统设计主要是根据工作要求和控制需要，选择电气元件和编写控制程序来实现对自动钻床的控制。

改造后的钻床，能实现自动化控制，是典型的机电一体化产品。

关键词 自动钻床；液压进给系统；PLC

ABSTRACT

This thesis mainly illustrates the improving and design of Bench-type drilling machine. We change the Bench-type drilling machine to automatic drilling machine by transmitting into hydraulic system and PLC control system, the automatic drilling machine can be controlled by PLC.

We ascertain the entire scheme by the general machine design steps in the design process, and then separately design the feed system、drives system and control system.

The purpose of this design as below: By transmitting into hydraulic system and PLC control system, the automatic drilling machine can automatically produce continuously、ameliorate the quality of the production、improve the production efficiency;reduce the labor intensity and the workload of worker; the system of the automatic drilling machine can work reposefully and satisfy the require; the spent of design is economic.

The important parts of the thesis are the design of hydraulic feeds system and PLC control system. The design of feed hydraulic system includes the designs of hydraulic tanks structure and control; the design of PLC control system is choosing the electrical components and programming control program to controlling the automatic drilling machine according to the requirements of work and control.

The Bench-type drilling machine improved can be controlled automatically. It is a typical machine of Mechatronics.

Key works automatic drilling machine； hydraulic feeds system； PLC

1 绪论

1.1 问题分析及其对策

1.1.1 现代制造业的发展状况

金属切削加工是指利用刀具切除被加工零件多余材料的方法，是机械制造行业中最基本的加工方法，金属切削加工过程是由金属切削机床来实现的。金属切削机床是用切削的方法将金属毛坯加工成机器零件的机器。

在现代机械制造行业中，随着加工零件方式多样化及工艺合理化的发展的要求，加工零件的方法也呈现出多样化，如：除切削加工外，还有铸造、锻造、焊接、冲压、挤压和辊轧等，在这其中机床切削加工的工作量约占总制造工作量的40%～60%(其中钻床占11.2%),所以在目前的机械制造行业中金属切削机床是主要的加工设备。而机床的技术性能又直接影响机械制造行业的产品质量和劳动生产率，所以为了提高国家的工业生产能力和科学技术水平，必须对机床的发展作出新的要求。

随着机械工业的扩大和科学技术的进步，尤其是计算机的出现和数控技术的发展，我国的机械制造行业正朝着自动化、精密化、高效率和多样化的方向发展。

我国机床工业自1949年建立以来，虽然在短短的时间内取得了很大的成就，但与世界先进水平相比还有较大的差矩。就现状看，主要表现在：我国机床工业起步晚、技术不成熟；大部分高精度和超精度机床的性能还不能满足要求，精度保持度也差，特别是高效自动化和数控机床的产量、技术水平和质量等方面都明显落后。据有关部门统计我国数控机床的产量仅是全部机床产量的1.5%，产值数控化仅为8.7%（至1990年底）；我国数控机床基本上是中等规格的车床、铣床和加工中心等，而精密、大型、重型或小型数控机床还远远不能满足要求；另外我国机床在技术水平和性能方面的差矩也很明显，机床理论和应用技术的研究也明显落后。所以我们要不断学习和引进国外先进科学技术，大力发展研究，推动我国机床工业的发展。

1.1.2 问题的提出

由以上现状分析我们可以看出，在机床加工中钻床的加工工作量在总制造工作量中占有很大的比重。钻床为孔加工机床，按其结构形式不同可以分为摇臂钻床、立式钻床、卧式钻床、深孔钻床、多轴钻床等。主要用来进行钻孔、扩孔、绞孔、攻丝等。长期以来我国的机械机械制造工业中孔类加工多数由传统钻床来完成，但是传统的钻床在大批量生产时存在许多的不足之处：
（1）自动化程度不高.，难以进行大批量的生产；
（2）工作效率低，且工人的工作环境恶劣；
（3）占用人力较多，操作固定不变易出错；
（4）精度不高，工件装夹费时；
（5）加工产品质量不高；

针对以上传统钻床的不足之处及生产中存在的问题，我们有必要对传统钻床进行结构改进。通过对传统钻床手动的进给系统、夹紧系统及人工送料系统的改进和设计，从而提高产品质量和生产效率，实现自动化，降低劳动强度及工作量。

1.1.3 问题的分析以及解决方案

当前传统钻床问题的存在主要在于自动化程度、生产效率、工作环境及产品质量。在生产过程中，手动的操作、繁锁的装夹、大量生产力的投入和单一的生产流程导致了钻床加工的自动化程度低、生产效率低、工作环境恶劣和产品质量不高，因此，我们要解决的问题在于如何实现钻床加工的自动化、减少生产力的投入生产和与其它工艺流程相结合，同时也要考虑经济问题。

经过分析，我们可以从机构设计和控制系统两方面去考虑。通过对钻床机构的改造来实现自动化控制的要求，提高产品的加工精度及质量；通过导入先进的控制系统来进行自动操控，从而实现自动化，便于导入到其它生产流程中去。为了解决问题和便于设计改造，我们将钻床分为传动系统、进给系统、夹紧系统、送料系统和控制系统五个部分，下面分别对各部分的问题提出解决方案：

（1）传动系统 为满足改进后的加工及工作要求，在作出相应的计算后对传动系统进行改进和调整。

（2）进给系统 传统的钻床主轴进给系统主要由主轴、主轴套筒、主轴套筒镶套、齿轮齿条和轴承等组成。主轴在加工时即要作旋转运动，也要作轴向的进给运动。机床主轴被装置在主轴套筒内，套筒放置在主轴箱体孔的镶套内，主轴上侧由花键连接。机床加工时，旋转运动由花键传入，而进给运动则由齿轮通过齿条带动套筒在镶套内运动。为了实现自动化控制的要求，主轴进给机构改进主要有：主轴旋转运动依然由电动机传入，而进给则由液压传动替代手动的齿条传动，通过液压控制系统来实现进给动作。

（3）夹紧系统 传统钻床的夹紧主要是手工操作，由夹具夹紧工件。为了便于实现自动化控制，工件夹紧由夹具完成，动力源由夹紧液压缸导入，通过液压控制系统来实现夹紧动作的自动化。

（4）送料系统 在生产过程中，钻床的送料主要由人工输入，这使得投入了大量的生产力，消耗了大量的工时，使的生产率不高，为此我们通过导入自动送料系统来减少生产力的投入和工时的消耗。自动送料系统机构传动要根据生产的需求作出相应的设计需求，动力源可由电机或液压系统传入，二者均可实现自动化控制。

（5）控制系统 当前机床控制系统主要由计算机数控、继电器电气控制和PLC控制等，由于继电器电气控制系统，其联动关系复杂，维修困难，故障率高，经常影响正常生产，计算机数控造价高、系统复杂，而PLC控制系统可靠性好、造价低、抗干扰能力强、柔性好、编程简单、使用方便、扩充灵活、功能完善，所以我们利用PLC控制技术来实现对进给系统、夹紧系统和送料系统的液压控制系统的控制。
