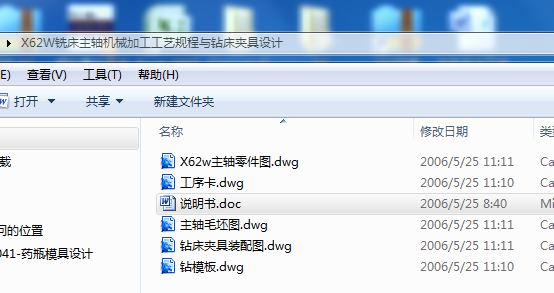

机械夹具设计论文：X62W铣床主轴机械加工工艺规程与钻床夹具设计含论文，CAD图纸，工序卡

X62W铣床主轴机械加工工艺规程与钻床夹具设计[毕业论文+CAD图纸]

序 言

毕业设计是每个毕业生在搞完毕业生产实习以及完成全部基础课、专业课后进行的，是我们对所学全部课程的一次综合性的检测和复习，也是在走上工作岗位之前的一次理论联系实际的训练，它将为我们今后工作的一次较为全面的准备。

我希望通过本次设计，能够培训自己分析问题的能力，锻炼自己独立处理各方面的问题的能力，为今后走上社会新岗位打下较为结实的基础。

由于能力、水平有限；由于时间的仓促，我的设计中难免存在许多问题和错误，恳请各位老师批评指正。

目 录

一、 设计任务书…………………………………………………………
（一） 零件的作用
（二） 零件的工艺分析
二、 零件的分析…………………………………………………………
三、 工艺规程设计………………………………………………………
（一） 确定毛坯的制造形式
（二） 基面的选择
（三） 制定工艺路线
（四） 机械加工余量，工序尺寸及毛坯尺寸的确定
（五） 确定切削用量及基本工时

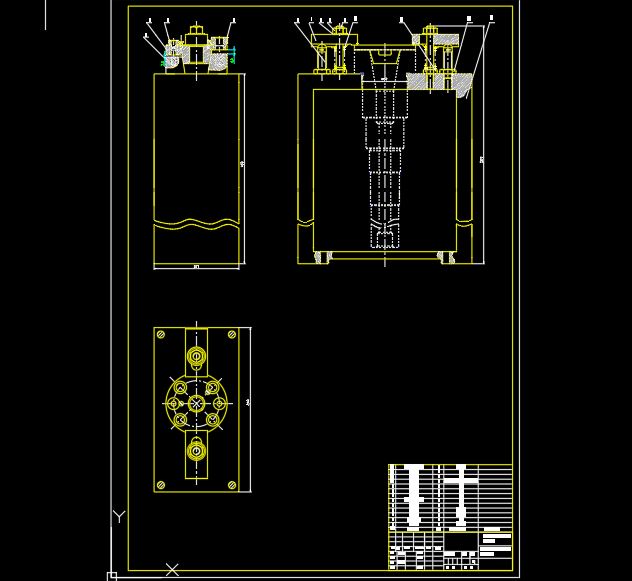

四、 夹具…………………………………………………………………
五、 总结…………………………………………………………………
六、 参考文献资料………………………………………………………
X 62 W铣床主轴的机械加工工艺规程及某一工序的夹具设计

二 零件的分析

（一） 零件的作用

课程设计题目所给的零件是X62w铣床主轴。它夹紧刀具直接参加表面成形运动。因此，它的工作性能对加工质量和机床的生生率有着重要的影响。

由于主轴在一定的转速下，传递一定的扭矩，保证轴上的传动件和轴承的工作条件，况且主轴直接带动刀具进行切削。因袭，对旋转精度、静刚度、抗震性、热变性、耐磨性都有较高的要求。

主轴前端的锥孔或面加工的刀具或接杆零件上Φ65k5和Φ40分别装上轴承起支撑作用，所以为了提高耐磨性在前端的锥孔上及Φ88.882h5和Φ65k5的外圆进行热处理淬硬及HRC48-53，况且主轴组件要做轴向移动，传动齿轮安装在套筒上，套筒与主轴考双键传动扭矩。

（二） 零件的工艺分析

从零件图上可以看出共有6组加工面。

1． 轴所以的外圆表面包括车Φ88.882,Φ65K6,Φ55,Φ42,Φ40和切槽倒角。

2． 轴上两对称键槽。

3． 内锥孔保证锥度 Δ7：24

4． 钻中心孔Φ17，Φ22

5． 钻孔、攻丝M12，M6

6． 铣槽15.9

由于零件的几个加工表面都有位置度要求，精度要求，因此，需使用转应夹具。钻端面螺纹孔M12，M6采用的钻模，加工两对称键槽所需的铣床夹具。况且为了提高生产率保证加工质量，降低劳动强度也需采用专用夹具。

三 工艺规程设计

<一>确定毛坯的制造方法

零件材料为40CR，且是一根中空的阶梯轴，生产批量为中批，同时，由于该零件机械性能要求较高。锻件和型材的组织结构致密。机械性能好，但型材的纤维组织方向明显。况且，该轴工作时所受循环载荷和冲击较大，不宜采用型材，但锻件可获得符合零件受力要求的纤维组织，同时，锻件比型材节约材料。故采用锻件。为进一步保证该轴精度要求采用模段。

<二> 基面的选择

位基面的选择是工艺规程设计中最重要的环节。基面选择正确合理，可以保证加工质量，提高生产效率。

粗基准的选择，对轴类零件来说一般以外圆定为粗基准。因此，选该轴外圆作为粗基准。

精基准的选择，应考虑到基准重合问题。若设计基准与工序基准不重合时必须进行尺寸计算。
