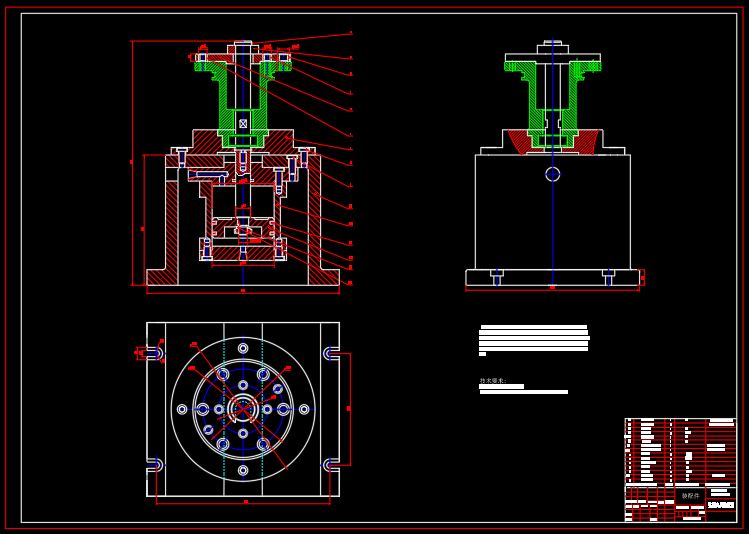

填料箱盖零件的工艺规程及钻孔夹具设计[毕业论文+CAD图纸]

2021年2月26日16:03:03 发表评论浏览:758

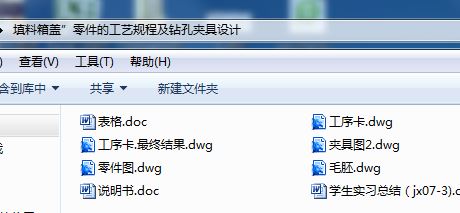

夹具设计毕业论文:填料箱盖零件的工艺规程及钻孔夹具设计含论文,CAD图纸,工序卡

填料箱盖零件的工艺规程及钻孔夹具设计[毕业论文+CAD图纸]

填料箱盖零件的工艺规程及钻孔夹具设计[毕业论文+CAD图纸]

填料箱盖零件的工艺规程及钻孔夹具设计[毕业论文+CAD图纸]

目 录

前 言 1
1 零件的分析 2
1.1 零件的作用 2
1.2 零件的工艺分析 3
2 工艺规程设计 3
2.1 毛坯的制造形式 4
2.2 基准面的选择 4
2.2.1 粗基准的选择...........................4
2.2.2 精基准的选择............................4
2.3 制订工艺路线 4
2.3.1 工艺线路方案一............................4
2.3.2 工艺路线方案二.............................5
2.3.3 工艺方案的比较与分析..........................5
2.4 机械加工余量、工序尺寸及毛坯尺寸的确定 6
2.5 确定切削用量及基本工时 7
2.5.1 工序Ⅰ:车削端面、外圆.........................7
2.5.2 工序Ⅱ:粗车 65, 80, 75, 100外圆以及槽和倒角......9
2.5.3工序Ⅲ 钻扩 mm、及锪 孔。转塔机床C365L.....12
2.5.4 工序Ⅳ 钻6— 13.5, 2-M10-6H, 4-M10-6H深孔深24.....13
2.5.5 工序Ⅴ:精车Φ65mm的外圆及与Φ80mm相接的端面.......16
2.5.6工序Ⅵ:精、粗、细镗 mm孔.................18
2.5.7 工序Ⅶ:铣Φ60孔底面...........................18
2.5.8 工序Ⅷ:磨Φ60孔底面...........................19
2.5.9工序Ⅸ: 镗Φ60mm孔底沟槽..........................20
2.5.10 工序Ⅹ: 研磨Φ60mm孔底面.......................20
3专用夹具设计 20
3.1 问题的指出 21
3.2 夹具设计 21
3.2.1 定位基准的选择..............................21
3.2.2 切削力及夹紧力的计算...........................21
3.3 定位误差的分析 22
3.4 夹具设计及操作的简要说明 22
参考资料 22
致谢 23
附 录 24

前 言

毕业设计是高等工业学校教学中的一个主要组成部分,是专业学习过程是最后的一个主要的实践性的教学环节,是完成工程师基本训练的重要环节,是培养学生独立思考和科学工作方法重要的实践性的过程。

设计的目的和要求在于培养学生综合运用所学知识和技能去分析和解决机械工程实际问题的能力.熟练生产技术的工作的一般方法,培养学生树立工程技术必备的全局观点,生产观点和经济观点。树立正确的设计思想和严肃认真的工作态度,培养学生调查研究,查阅技术文献资料,手册进行工程运筹,图样的绘制及编写技术文件的独立工作能力.

毕业设计,通过到工厂的实际调研,对设计内容有了基本的了解,并仔细观察和了解各加工工序的加工过程,查阅了大量的资料,在何鹤林、邓兴贵两位教授的指导下完成了设计任务,并编写了设计说明书。

就我个人而言,我希望通过这次课程设计对自己未来将从事的工作进行一次适应训练,从中锻炼自己分析问题、解决问题的能力,为今后的技术工作打下一个良好的基础。

由于能力和经验的有限,设计尚有许多不足之处,恳请各位老师给予指教。

1 零件的分析

1.1 零件的作用

题目所给定的零件是解放牌汽车的填料箱盖(附图1),其主要作用是保证对箱体起密封作用,使箱体在工作时不致让油液渗漏。填料箱主要由填料,水封环,填料筒,填料压盖,水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙,不让泵内的水流不流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空!当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却!保持水泵的正常运行。

1.2 零件的工艺分析

填料箱盖的零件图中规定了一系列技术要求: (查表1.4-28《机械制造工艺设计简明手册》)

1. 以ф65H5( )轴为中心的加工表面。

包括:尺寸为ф65H5( )的轴,表面粗糙度为1.6, 尺寸为ф80的与ф65H5( )相接的肩面, 尺寸为ф100f8( )与ф65H5( )同轴度为0.025的面. 尺寸为ф60h5( )与ф65H5( )同轴度为0.025的孔.

2.以ф60h5( )孔为中心的加工表面.

尺寸为78与ф60H8( )垂直度为0.012的孔底面,表面粗糙度为0.4,须研磨.

3. 以ф60H8( )孔为中心均匀分布的12孔,6-ф13.5,4-M10-6H深20孔深24及4-M10-6H.

4.其它未注表面的粗糙度要求为6.3,粗加工可满足要求.
