CA6140型铝活塞的机械加工工艺规程及夹具设计[毕业论文+CAD图纸]

夹具设计毕业论文:CA6140型铝活塞的机械加工工艺设计及夹具设计(论文+DWG图纸)

CA6140型铝活塞的机械加工工艺规程及夹具设计[毕业论文+CAD图纸]

目 录

第一章 活塞的技术要求----------------------------2
第二章 活塞的加工----------------------------------5
§2-1生产类型的确定----------------------------------5
§2-2 毛坯的分析------------------------------------5
§2-3 制定工艺路线-----------------------------------7
§2-4 确定加工余量----------------------------------16
§2-5 确定各工序的工艺装备--------------------------20
§2-6 确定切削用量----------------------------------25
§2-7 工序时间的确定---------------------------------28
第三章 钻油孔夹具设计---------------------------------32
§3-1 工件的定位方案--------------------------------32
§3-2 工件的夹紧方案--------------------------------33
§3-3 夹具其它装置的设计---------------------------34
§3-4 钻油孔夹具的工作原理-------------------------35

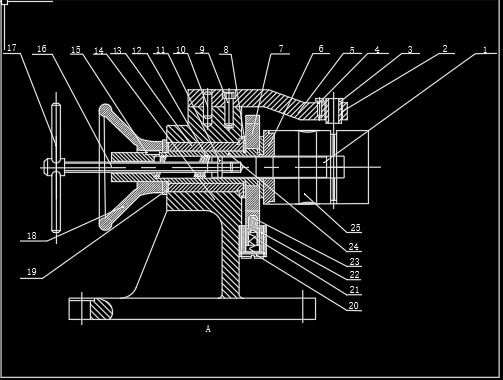

第四章 铣气门夹具设计-------------------------------37
§4-1 基本概念--------------------------------------37
§4-2 工件的定位方案-------------------------------37
§4-3 工件的夹紧方案-------------------------------38
§4-4 分度装置设计---------------------------------41
§4-5 夹具体的设计---------------------------------43
§4-6 铣气门夹具的工作原理--------------------------44
结束语 --------------------------------------------46
参考文献--------------------------------------------47
附件1--------------------------------------------48
附件2 实习报告----------------------------------61

第一章 活塞的技术要求

一 、活塞的结构组成

在发动机汽缸内，活塞在一部分工作循环压缩气体，而在另一部分工作循环，汽缸内的混合气体燃烧膨胀，活塞承受高温气体的压力，并把压力通过活塞销、连杆传给曲轴。可见活塞是在高温高压下工作长时间变负荷的往复运动，活塞的结构就要适应这样的工作条件。
